Là nhà sản xuất thiết bị điện chuyên nghiệp,Điện An Cườngcung cấp một cách đáng tin cậyMáy biến dòng không tuần tựđược thiết kế để phát hiện dòng điện dư và hỗ trợ bảo vệ chạm đất trong hệ thống phân phối điện. Cấu trúc lõi tách, hiệu suất từ tính ổn định và lắp đặt thuận tiện khiến nó phù hợp với các ứng dụng bảo vệ và giám sát trong đó việc phát hiện lỗi nhanh và vận hành đáng tin cậy là rất cần thiết.
Máy biến dòng không thứ tự là máy biến dòng chuyên dụng được sử dụng để phát hiện dòng dư hoặc dòng không thứ tự gây ra bởi sự mất cân bằng dòng điện và sự cố chạm đất. Không giống như các máy biến dòng thông thường chủ yếu đo dòng điện pha riêng lẻ, thiết bị này giám sát dòng điện kết hợp đi qua lõi máy biến áp. Trong điều kiện hoạt động bình thường, tổng vectơ của dòng điện được theo dõi gần bằng 0. Khi xảy ra sự cố chạm đất hoặc đường rò rỉ, cân bằng sẽ thay đổi và dòng điện dư được phát hiện. Tín hiệu này sau đó có thể được chuyển đến rơle bảo vệ để bắt đầu hành động bảo vệ thích hợp.
Đối với các mạng phân phối công nghiệp, trạm biến áp, cụm thiết bị đóng cắt và các dự án trang bị thêm, việc lựa chọn máy biến áp phù hợp đòi hỏi phải chú ý đến thiết kế lõi, kích thước khẩu độ, cách điện, phương pháp lắp đặt, độ chính xác, khả năng tương thích rơle và điều kiện môi trường. Máy biến dòng không tuần tự được lựa chọn đúng cách có thể cải thiện khả năng giám sát lỗi đồng thời giúp các hệ thống bảo vệ phản ứng hiệu quả hơn.
Máy biến dòng điện trình tự không là gì?
Máy biến dòng điện tuần tự không hoạt động như thế nào?
Các tính năng chính của máy biến dòng hiện đại không tuần tự hiện đại là gì?
Máy biến dòng điện trình tự 0 được sử dụng ở đâu?
Bạn nên chọn máy biến áp phù hợp như thế nào?
Những gì cần được xem xét trong quá trình cài đặt?
Thông số kỹ thuật sản phẩm và tham khảo lựa chọn
Máy biến dòng không tuần tự, thường được gọi là máy biến dòng cân bằng lõi hoặc máy biến dòng dư, được thiết kế để phát hiện sự mất cân bằng dòng điện trong mạch điện. Ứng dụng chính của nó là xác định dòng điện dư liên quan đến sự cố chạm đất, sự cố cách điện hoặc đường dẫn rò rỉ.
Khái niệm vận hành khác với khái niệm của máy biến dòng pha thông thường. Thay vì chỉ đo một dây dẫn, các dây dẫn thuộc mạch được bảo vệ sẽ đi qua lõi từ. Khi dòng điện chạy qua dây dẫn cân bằng, tác dụng từ của chúng triệt tiêu lẫn nhau. Khi sự cố khiến dòng điện chạy qua một đường không mong muốn, từ trường dư sẽ phát triển trong lõi và cuộn thứ cấp tạo ra tín hiệu tương ứng.
Nguyên lý hoạt động này cho phép máy biến áp hoạt động cùng với rơle bảo vệ và các thiết bị giám sát khác. Do đó, đối với các kỹ sư điện và nhà tích hợp hệ thống, thiết bị này đóng vai trò là thành phần cảm biến quan trọng trong sơ đồ bảo vệ sự cố chạm đất tổng thể.
Nguyên tắc làm việc có liên quan chặt chẽ với Định luật hiện hành của Kirchhoff. Trong mạch ba pha cân bằng, tổng vectơ của dòng điện pha về mặt lý thuyết bằng 0:
Ia + Ib + Ic = 0
Do đó, từ thông sinh ra bên trong lõi được giảm thiểu và đầu ra thứ cấp vẫn rất nhỏ.
Khi xảy ra sự cố chạm đất, một phần dòng điện sẽ rời khỏi mạch dự định đi qua một đường dẫn ngoài ý muốn. Do đó, cán cân hiện tại bị xáo trộn:
Ia + Ib + Ic ≠ 0
Dòng điện dư sinh ra tạo ra từ thông trong lõi. Cuộn dây thứ cấp sau đó tạo ra tín hiệu điện có thể được phát hiện bởi rơle bảo vệ.
Một trình tự bảo vệ điển hình có thể được tóm tắt như sau:
Quá trình này cho phép hệ thống bảo vệ xác định dòng điện dư bất thường mà không chỉ dựa vào các phép đo từ các máy biến dòng điện pha riêng lẻ.

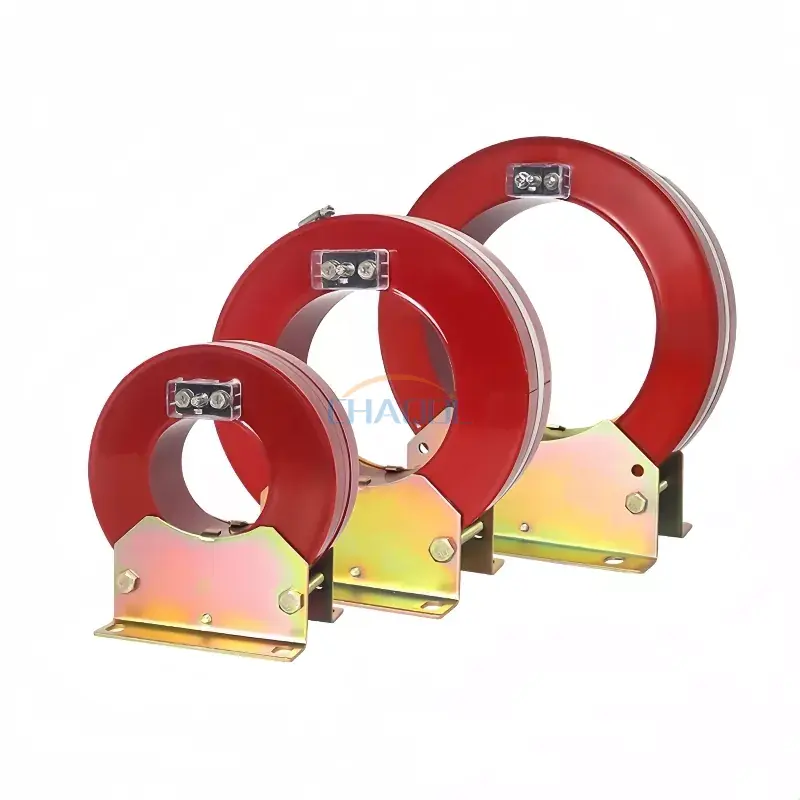

Đối với các ứng dụng điện công nghiệp, kết cấu cơ khí và hiệu suất điện từ đều quan trọng như nhau. Dòng LXK của Anqiang Power sử dụng thiết kế lõi kép đúc chân không bằng nhựa epoxy, cho phép lắp đặt máy biến áp xung quanh các cáp sơ cấp hiện có mà không cần tháo cáp. Điều này có thể đặc biệt có giá trị đối với các dự án trang bị thêm và bảo trì trong đó việc giảm thiểu thời gian ngừng hoạt động là ưu tiên hàng đầu.
Một số đặc điểm cần được xem xét khi đánh giá loại máy biến áp này:
Những đặc điểm này làm cho thiết kế lõi chia trở nên đặc biệt thiết thực khi nâng cấp cơ sở hạ tầng điện hiện có mà không cần sửa đổi nhiều mạch sơ cấp.
Máy biến dòng không tuần tự có thể được tích hợp vào nhiều hệ thống phân phối và bảo vệ nguồn điện. Vai trò chính của nó là cung cấp thông tin dòng điện dư cho thiết bị bảo vệ hoặc giám sát.
Các ứng dụng điển hình bao gồm:
Ví dụ, trong tủ phân phối, máy biến áp có thể giám sát các dây dẫn cấp điện cho mạch hạ lưu. Nếu lớp cách điện bị hư hỏng khiến dòng điện chạy về phía đất thì dòng điện dư tạo ra có thể được phát hiện và truyền đến rơle bảo vệ. Sau đó, rơle có thể xác định xem điều kiện đo có cần ngắt mạch hay không.
Cách tiếp cận này rất có giá trị vì việc phát hiện sớm các điều kiện dòng điện bất thường có thể giúp giảm nguy cơ hư hỏng thiết bị, kéo dài thời gian ngừng hoạt động và các sự cố về an toàn điện.
Việc chọn Máy biến dòng không tuần tự không chỉ dựa vào kích thước khẩu độ. Các kỹ sư nên đánh giá hệ thống điện, môi trường lắp đặt, rơle bảo vệ và bố trí cơ khí cùng nhau.
| Yếu tố lựa chọn | Những gì cần xem xét | Tại sao nó quan trọng |
|---|---|---|
| Khẩu độ lõi | Khớp đường kính trong với cách bố trí cáp hoặc dây dẫn | Đảm bảo lắp đặt thực tế và đủ khoảng trống |
| Điện áp hệ thống | Xác nhận khả năng tương thích với hệ thống điện | Hỗ trợ cách nhiệt thích hợp và vận hành an toàn |
| Dòng điện dư | Xác định phạm vi phát hiện dự kiến | Giúp đảm bảo độ nhạy bảo vệ phù hợp |
| Khả năng tương thích rơle | Kiểm tra các yêu cầu đầu ra thứ cấp và rơle | Đảm bảo hệ thống bảo vệ có thể diễn giải tín hiệu một cách chính xác |
| Phương pháp cài đặt | Xem xét xây dựng lõi rắn hoặc lõi kép | Các mô hình lõi chia có lợi cho các ứng dụng trang bị thêm |
| Điều kiện môi trường | Nhiệt độ, mức độ ô nhiễm, độ ẩm và vị trí lắp đặt | Hỗ trợ hoạt động lâu dài đáng tin cậy |
Đối với các ứng dụng được trang bị thêm, máy biến áp lõi kép có thể mang lại lợi ích thực tế đáng kể vì kỹ thuật viên thường có thể lắp đặt nó xung quanh hệ thống cáp hiện có thay vì phải tháo dỡ hoàn toàn mạch sơ cấp.
Việc lắp đặt đúng là điều cần thiết để đo dòng điện dư một cách đáng tin cậy. Việc định tuyến dây dẫn qua khe hở của máy biến áp phải tuân theo thiết kế bảo vệ để máy biến áp đo được mối quan hệ dòng điện hoàn chỉnh của mạch được bảo vệ.
Trước khi cài đặt, các kỹ sư nên xác minh:
Đối với dòng LXK được tham chiếu, các điều kiện hoạt động bình thường đã nêu bao gồm lắp đặt trong nhà, phạm vi nhiệt độ môi trường xung quanh từ -5°C đến 40°C và môi trường không bị ăn mòn, ít ô nhiễm. Các kỹ sư phải luôn xác nhận các điều kiện thực tế của dự án dựa trên tài liệu kỹ thuật của sản phẩm đã chọn trước khi lắp đặt.
Dòng LXK của Anqiang Power cung cấp nhiều tùy chọn khẩu độ để phù hợp với các cách bố trí cáp chính khác nhau. Kích thước sẵn có dao động từ khoảng 80 mm đến 300 mm, giúp các kỹ sư linh hoạt khi tích hợp máy biến áp vào thiết bị phân phối hiện có.
| Người mẫu | Khẩu độ D | Kích thước E | Kích thước L | Kích thước L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58mm | 130mm | 123mm |
| LXK-100 | Φ100 | 58mm | 130mm | 122mm |
| LXK-120 | Φ120 | 57mm | 130mm | 120mm |
| LXK-150 | Φ150 | 58mm | 190mm | 123mm |
| LXK-180 | Φ180 | 58mm | 190mm | 125mm |
| LXK-200 | Φ200 | 60 mm | 280 mm | 129mm |
| LXK-240 | Φ240 | 80mm | 280 mm | 167 mm |
| LXK-260 | Φ260 | 55mm | 280 mm | 120mm |
| LXK-300 | Φ300 | 80mm | 280 mm | 170 mm |
Để biết thông tin chi tiết về sản phẩm, các kỹ sư có thể xem lạiTrang sản phẩm Máy biến dòng không tuần tựvà so sánh kích thước khẩu độ có sẵn với các yêu cầu vật lý của quá trình cài đặt.
Mục đích chính của nó là phát hiện dòng điện dư hoặc dòng điện thứ tự không liên quan đến sự cố chạm đất và rò rỉ dòng điện. Đầu ra có thể được kết nối với rơle bảo vệ để theo dõi và cách ly lỗi.
Đúng. Cấu trúc lõi tách đặc biệt thuận lợi cho các ứng dụng trang bị thêm và bảo trì vì máy biến áp có thể được lắp ráp xung quanh cáp hiện có mà không yêu cầu ngắt kết nối cáp chính.
Máy biến dòng thông thường thường đo dòng điện trong một dây dẫn riêng lẻ, trong khi máy biến dòng thứ tự không phát hiện dòng điện dư do mối quan hệ vectơ của các dây dẫn đi qua lõi của nó.
Các ứng dụng điển hình bao gồm tủ phân phối, trạm biến áp, thiết bị mạch vòng, hệ thống bảo vệ máy biến áp, cụm thiết bị đóng cắt và bảng bảo vệ máy cắt.
Các yếu tố quan trọng bao gồm khẩu độ lõi, yêu cầu hệ thống điện, dòng dư dự kiến, đầu ra thứ cấp, khả năng tương thích của rơle, yêu cầu cách điện, phương pháp lắp đặt và điều kiện môi trường.
Máy biến dòng tuần tự không là bộ phận cảm biến quan trọng cho các hệ thống bảo vệ điện và phát hiện lỗi chạm đất hiện đại. Bằng cách theo dõi dòng điện dư được tạo ra khi cân bằng dòng điện bình thường bị xáo trộn, nó cung cấp cho rơle bảo vệ những thông tin có giá trị để xác định các điều kiện hoạt động bất thường. Cấu trúc lõi tách cải thiện hơn nữa tính linh hoạt trong lắp đặt, đặc biệt là trong các dự án trang bị thêm và bảo trì.
Đối với các dự án yêu cầu phát hiện dòng điện dư đáng tin cậy, Anqiang Power cung cấp các giải pháp dòng LXK với nhiều kích cỡ khẩu độ, đúc chân không bằng nhựa epoxy, lõi thép silicon cán nguội và cuộn dây đồng không có oxy. Nếu bạn đang chọn một máy biến áp phù hợp cho mạng phân phối, cụm thiết bị đóng cắt hoặc hệ thống bảo vệ,liên hệ với chúng tôiđể thảo luận về các yêu cầu kỹ thuật của bạn và tìm giải pháp Máy biến dòng tuần tự không phù hợp cho ứng dụng của bạn.
