Tóm tắt bài viết:Bảo vệ trung áp đáng tin cậy đòi hỏi nhiều thứ hơn là chỉ đơn giản là làm gián đoạn sự cố. Các nhà khai thác tiện ích và công nghiệp cũng cần chuyển đổi nhanh, hiệu suất cơ học ổn định, yêu cầu bảo trì thấp và khả năng tương thích với các mạng phân phối ngày càng thông minh. MỘTBộ ngắt mạch nam châm vĩnh cửu ngoài trờikết hợp công nghệ ngắt chân không với cơ chế vận hành nam châm vĩnh cửu để giải quyết các yêu cầu này. Bài viết này giải thích cách thức hoạt động của công nghệ, nơi có thể áp dụng công nghệ, những yếu tố kỹ thuật nào cần được đánh giá trước khi mua và cách công nghệ có thể giúp giảm bớt những thách thức vận hành trong các hệ thống phân phối điện hiện đại.
Mạng phân phối trung áp hoạt động trong điều kiện khắt khe. Lỗi trên bộ cấp nguồn, kết nối máy biến áp, xe buýt công nghiệp, hệ thống điện đường sắt hoặc lắp đặt năng lượng tái tạo có thể làm gián đoạn nguồn điện và có khả năng làm hỏng các thiết bị có giá trị. Do đó, bộ ngắt mạch là một phần quan trọng của chuỗi bảo vệ.
Tuy nhiên, các nhà khai thác hiện đại phải đối mặt với nhiều thách thức cùng một lúc. Thiết bị có thể được lắp đặt ngoài trời, nơi tiếp xúc với độ ẩm, bụi, bức xạ cực tím, thay đổi nhiệt độ và các áp lực môi trường khác. Đồng thời, mạng lưới phân phối ngày càng trở nên tự động hóa hơn, tạo ra nhu cầu về thiết bị có thể đáp ứng nhất quán các lệnh điện và liên lạc với các hệ thống điều khiển và bảo vệ thông minh.
Máy cắt vận hành bằng cơ học truyền thống có thể hoạt động hiệu quả nhưng cơ chế vận hành của chúng có nhiều bộ phận chuyển động. Sự mài mòn cơ học, các yêu cầu điều chỉnh và hoạt động không nhất quán trong thời gian sử dụng lâu dài có thể trở thành mối lo ngại, đặc biệt trong các hệ thống lắp đặt yêu cầu chuyển đổi thường xuyên.

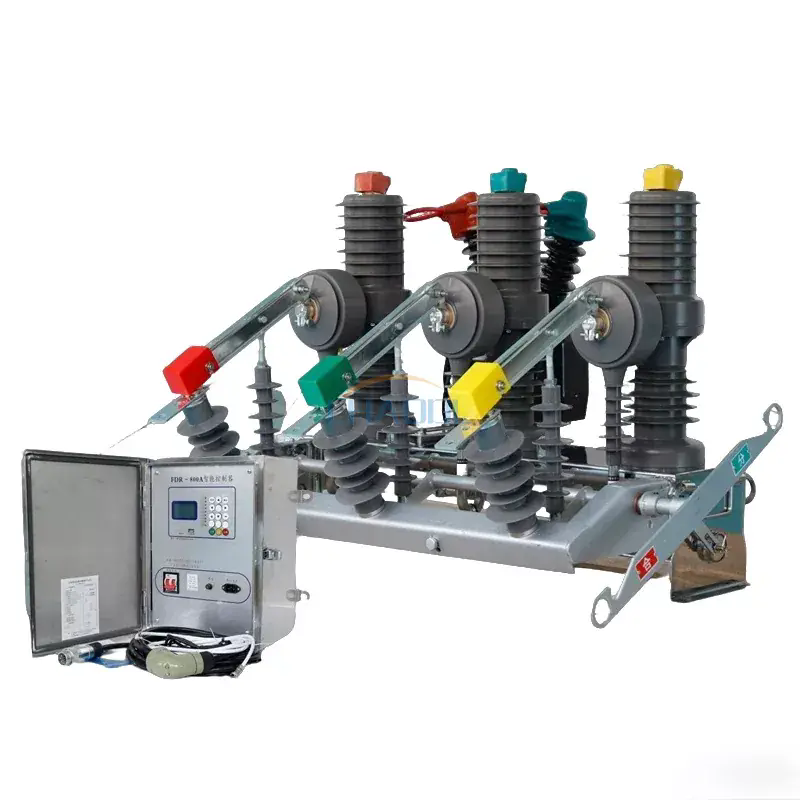

Bộ ngắt mạch nam châm vĩnh cửu ngoài trời giải quyết những thách thức này bằng cách kết hợp bộ ngắt chân không với bộ truyền động nam châm vĩnh cửu. Kết quả là một giải pháp chuyển mạch trung áp nhỏ gọn được thiết kế để vận hành đáng tin cậy, giảm độ phức tạp cơ học và tích hợp vào các hệ thống phân phối hiện đại.
Nguyên lý hoạt động dựa trên hai công nghệ thiết yếu:gián đoạn chân khôngVàkích hoạt nam châm vĩnh cửu.
Trong quá trình hoạt động bình thường, bộ ngắt mạch cho phép dòng điện chạy qua đường dẫn của nó. Khi hệ thống bảo vệ xác định tình trạng bất thường, cơ chế vận hành sẽ nhận được lệnh mở các tiếp điểm. Bộ truyền động nam châm vĩnh cửu điều khiển cơ cấu, tách các tiếp điểm bên trong bộ ngắt chân không.
Khi các tiếp điểm tách ra, hồ quang điện có thể hình thành trong thời gian ngắn. Do các tiếp điểm được đặt bên trong bộ ngắt chân không nên hồ quang sẽ nhanh chóng bị dập tắt khi dòng điện đi qua điểm ngắt tự nhiên của nó. Mạch điện sau đó được cách ly về điện khỏi sự cố.
Đối với thao tác đóng, bộ truyền động sẽ di chuyển các tiếp điểm trở lại vị trí yêu cầu. Chuyển động được kiểm soát giúp mang lại hiệu suất chuyển đổi lặp lại.
Trình tự hoạt động này có thể được tóm tắt như sau:
Sự kết hợp của các công nghệ này đặc biệt hữu ích khi người vận hành cần chuyển đổi nhanh và hiệu suất cơ học đáng tin cậy mà không cần dựa vào cấu trúc vận hành dựa trên lò xo phức tạp.
Cơ chế vận hành có ảnh hưởng trực tiếp đến độ tin cậy của máy cắt. Cơ cấu nam châm vĩnh cửu sử dụng lực điện từ để điều khiển chuyển động của cơ cấu chuyển mạch và duy trì vị trí hoạt động của nó.
So với các cơ cấu có số lượng bộ phận truyền động cơ học lớn hơn, bộ truyền động nam châm vĩnh cửu có thể có ít bộ phận chuyển động hơn. Điều này làm giảm các điểm mài mòn cơ học tiềm ẩn và giúp duy trì hoạt động đóng mở nhất quán.
| Cân nhắc | Cơ chế nam châm vĩnh cửu | Cơ chế cơ khí truyền thống |
|---|---|---|
| Độ phức tạp cơ học | Cơ cấu vận hành tương đối đơn giản | Có thể chứa nhiều bộ phận truyền động cơ khí hơn |
| Linh kiện chuyển động | Giảm số lượng bộ phận chuyển động cơ học | Nói chung nhiều thành phần cơ khí hơn |
| Nhu cầu bảo trì | Được thiết kế để vận hành ít phải bảo trì | Có thể yêu cầu kiểm tra và điều chỉnh định kỳ |
| Chuyển đổi tính nhất quán | Truyền động điện từ ổn định | Có thể phụ thuộc nhiều hơn vào tình trạng cơ học |
| Chuyển đổi thường xuyên | Rất phù hợp với các ứng dụng yêu cầu hoạt động lặp đi lặp lại | Lựa chọn phụ thuộc vào thiết kế cơ chế và chu kỳ nhiệm vụ |
Ưu điểm thực tế không chỉ đơn giản là giảm số lượng thành phần. Cơ chế vận hành cũng là một yếu tố quan trọng khi cầu dao được lắp đặt ở những vị trí khó tiếp cận bảo trì hoặc ở những nơi thời gian ngừng hoạt động ngoài dự kiến có thể gây ra chi phí vận hành đáng kể.
Bộ ngắt mạch nam châm vĩnh cửu ngoài trời được thiết kế phù hợp có chứa một số bộ phận điện, cơ khí và cách điện phối hợp. Mỗi thành phần góp phần chuyển đổi an toàn và hoạt động đáng tin cậy.
Vì các thành phần này hoạt động cùng nhau nên việc lựa chọn không bao giờ chỉ dựa vào điện áp định mức. Cần xem xét toàn bộ nhiệm vụ về điện, môi trường lắp đặt, các yêu cầu điều khiển và chiến lược bảo vệ hệ thống.
Một trong những ưu điểm quan trọng nhất là hệ điều hành cơ học được đơn giản hóa. Với ít điểm hao mòn cơ học hơn, việc điều chỉnh cơ học thường xuyên có thể được giảm bớt. Điều này có thể đặc biệt có giá trị đối với các trạm biến áp ngoài trời, mạng lưới phân phối từ xa và các cơ sở công nghiệp nơi việc tiếp cận bảo trì không thuận tiện.
Truyền động nam châm vĩnh cửu cung cấp chuyển động điện từ được kiểm soát. Hoạt động đóng và mở nhất quán là rất quan trọng khi cầu dao được vận hành liên tục bằng hệ thống bảo vệ, tự động hóa hoặc điều khiển từ xa.
Bộ ngắt chân không cung cấp khả năng ngắt hồ quang hiệu quả mà không yêu cầu buồng ngắt mạch sử dụng khí cách điện thông thường hoặc môi trường chất lỏng để dập hồ quang. Điều này làm cho công nghệ chân không rất phù hợp với nhiều ứng dụng phân phối trung thế.
Bộ truyền động được thiết kế để hoạt động hiệu quả, có thể giúp giảm năng lượng cần thiết cho các hoạt động chuyển mạch. Mức tiêu thụ năng lượng chính xác phụ thuộc vào cấu hình và hệ thống điều khiển cụ thể, do đó, các thông số kỹ thuật của dự án phải luôn được kiểm tra trước khi lựa chọn cuối cùng.
Thiết bị phân phối ngoài trời phải đối phó với việc tiếp xúc với môi trường. Vỏ cầu dao ngoài trời được thiết kế phù hợp giúp bảo vệ các bộ phận bên trong khỏi độ ẩm, bụi, tiếp xúc với tia cực tím và điều kiện thời tiết thay đổi.
Đối với các ứng dụng liên quan đến chuyển mạch lặp đi lặp lại, độ bền cơ học là tiêu chí mua hàng quan trọng. Thông số kỹ thuật của sản phẩm Anqiang cho thấy tuổi thọ cơ học lên tới 10.000 lần hoạt động đối với cấu hình Bộ ngắt mạch nam châm vĩnh cửu ngoài trời hiện hành.
Mạng lưới điện hiện đại ngày càng dựa vào điều khiển, giám sát và quản lý lỗi tự động từ xa. Bộ ngắt mạch nam châm vĩnh cửu được cấu hình phù hợp có thể hỗ trợ tích hợp với SCADA và hệ thống tự động hóa phân phối, cho phép người vận hành xây dựng mạng điện phản ứng nhanh hơn.
Việc chọn cầu dao chỉ dựa vào tên hoặc loại điện áp của nó có thể dẫn đến cấu hình không phù hợp. Người mua nên so sánh các thông số kỹ thuật của cầu dao với các đặc tính điện thực tế của quá trình lắp đặt.
| tham số | Thông số kỹ thuật ví dụ | Tại sao nó quan trọng |
|---|---|---|
| Điện áp định mức | 12 kV / 24 kV | Phải phù hợp với cấp điện áp danh định của hệ thống phân phối. |
| Tần số định mức | 50Hz | Phải tương ứng với tần số của hệ thống điện. |
| Đánh giá hiện tại | 630A/1250A | Xác định khả năng mang dòng điện liên tục. |
| Dòng điện ngắn mạch | 20 kA / 25 kA | Cho biết khả năng ngắt dòng điện sự cố của máy cắt. |
| Dòng điện chịu được đỉnh | 50 kA / 63 kA | Quan trọng để đánh giá ứng suất điện từ trong thời gian ngắn. |
| Điện áp chịu xung sét | 125 kV / 145 kV | Quan trọng cho sự phối hợp cách nhiệt và bảo vệ nhất thời. |
| Tuổi thọ cơ khí | Lên đến 10.000 hoạt động | Hữu ích khi dự kiến phải chuyển đổi thường xuyên. |
Thông tin sản phẩm do Anqiang cung cấp liệt kê các cấu hình điện áp định mức 12 kV và 24 kV, dòng điện định mức 630 A và 1250 A, cũng như khả năng ngắt ngắn mạch là 20 kA và 25 kA đối với các kiểu máy liên quan.
Lựa chọn thực tế phải luôn dựa trên thiết kế hệ thống hoàn chỉnh, các tiêu chuẩn hiện hành, sự phối hợp bảo vệ và các yêu cầu cụ thể của dự án thay vì giả định rằng mọi cấu hình đều có xếp hạng giống nhau.
Sự kết hợp giữa cấu trúc ngoài trời, ngắt chân không và hoạt động bằng nam châm vĩnh cửu giúp thiết bị này phù hợp với nhiều ứng dụng trung thế.
An Cường xác định các trạm biến áp tiện ích, mạng lưới phân phối, điện khí hóa đường sắt, khai thác mỏ, hệ thống điện công nghiệp và lắp đặt năng lượng tái tạo trong số các lĩnh vực ứng dụng của Bộ ngắt mạch nam châm vĩnh cửu ngoài trời.
Cần chọn cầu dao phù hợp bằng cách bắt đầu từ hệ thống điện thay vì danh mục sản phẩm. Một quy trình lựa chọn thực tế có thể ngăn ngừa cả tình trạng thiếu thông số kỹ thuật và kích thước quá lớn không cần thiết.
Cách tiếp cận này đáng tin cậy hơn so với việc chọn máy cắt chỉ dựa vào dòng điện định mức hoặc giá mua. Chi phí ban đầu thấp hơn có thể trở nên đắt đỏ nếu thiết bị khó bảo trì, không tương thích với hệ thống điều khiển hoặc khớp không chính xác với mức độ lỗi.
Mặc dù cầu dao nam châm vĩnh cửu được thiết kế để giảm thiểu việc bảo trì cơ khí nhưng mức độ bảo trì thấp không có nghĩa là không cần kiểm tra. Một chương trình vận hành có kỷ luật vẫn rất quan trọng đối với thiết bị trung thế.
Đối với các thiết bị ngoài trời, việc kiểm tra môi trường là đặc biệt quan trọng. Độ ẩm, ô nhiễm, ăn mòn và hư hỏng cơ học có thể dần dần ảnh hưởng đến độ tin cậy cách điện và vận hành ngay cả khi bản thân cầu dao có thiết kế chắc chắn.
Do đó, chương trình bảo trì phòng ngừa nên tập trung vào việc lắp đặt hoàn chỉnh thay vì coi cầu dao như một bộ phận biệt lập.
Bộ ngắt mạch nam châm vĩnh cửu ngoài trời là bộ ngắt mạch trung thế kết hợp bộ ngắt chân không với cơ chế vận hành nam châm vĩnh cửu. Nó được thiết kế để chuyển mạch đáng tin cậy và ngắt sự cố trong hệ thống điện công nghiệp và phân phối ngoài trời.
Cấu hình phụ thuộc vào yêu cầu của nhà sản xuất và dự án. Dòng sản phẩm ZW32-12G và ZW32-24G của Anqiang được thiết kế cho các ứng dụng trung thế 12 kV và 24 kV.
Cơ chế này có thể giảm độ phức tạp về mặt cơ học, cung cấp chuyển động chuyển mạch ổn định, giảm hao mòn cơ học và hỗ trợ hoạt động ít phải bảo trì. Những đặc điểm này đặc biệt có giá trị đối với các thiết bị phải chuyển đổi thường xuyên.
Đúng. Một thiết bị được cấu hình phù hợp có thể được tích hợp với hệ thống tự động hóa phân phối, SCADA, giám sát từ xa và hệ thống bảo vệ thông minh. Cấu hình điều khiển và truyền thông chính xác phải được xác nhận cho từng dự án.
Đúng. Bộ ngắt mạch nam châm vĩnh cửu ngoài trời có thể được sử dụng trong các phần điện áp trung bình của hệ thống phân phối năng lượng mặt trời và gió trong đó các đặc tính điện áp, dòng điện, ngắt sự cố, cách điện và điều khiển của chúng phù hợp với yêu cầu lắp đặt.
Độ bền cơ học phụ thuộc vào kiểu máy cụ thể và điều kiện vận hành. Thông số kỹ thuật Anqiang hiện hành liệt kê tuổi thọ cơ học lên tới 10.000 lần hoạt động.
Để có khuyến nghị kỹ thuật chính xác, hãy cung cấp điện áp hệ thống, dòng điện định mức, mức ngắn mạch, tần số, môi trường lắp đặt, nhiệm vụ chuyển mạch, điện áp điều khiển, yêu cầu tự động hóa, bố trí lắp đặt và bất kỳ tiêu chuẩn dự án hiện hành nào. Việc cung cấp thông tin này sớm có thể làm giảm những thay đổi về thông số kỹ thuật sau này.
Bộ ngắt mạch nam châm vĩnh cửu ngoài trời không chỉ là một thiết bị chuyển mạch thông thường có bộ truyền động khác. Bằng cách kết hợp ngắt chân không với vận hành nam châm vĩnh cửu, nó giải quyết một số yêu cầu thực tế của mạng trung thế hiện đại: chuyển mạch đáng tin cậy, giảm độ phức tạp cơ học, yêu cầu bảo trì thấp hơn, khả năng thích ứng ngoài trời và khả năng tương thích với các hệ thống phân phối điện ngày càng tự động hóa.
Điểm quan trọng nhất đối với người mua là kết hợp cầu dao với công suất điện thực tế. Điện áp định mức, dòng điện liên tục, khả năng ngắt ngắn mạch, mức cách điện, tần số chuyển mạch, điều kiện môi trường, kiến trúc điều khiển và yêu cầu lắp đặt đều phải được đánh giá trước khi đưa ra quyết định cuối cùng.
An Cường cung cấp các giải pháp Máy cắt nam châm vĩnh cửu ngoài trời cho các ứng dụng điện áp trung bình, với cấu hình được thiết kế cho các hệ thống 12 kV và 24 kV và các ứng dụng từ mạng lưới phân phối và trạm biến áp đến các dự án công nghiệp, đường sắt, khai thác mỏ và năng lượng tái tạo.
Bạn đang tìm kiếm Bộ ngắt mạch nam châm vĩnh cửu ngoài trời đáng tin cậy cho dự án điện áp trung thế của mình?Chia sẻ điện áp hệ thống, dòng điện định mức, mức lỗi, môi trường lắp đặt và các yêu cầu điều khiển của bạn vớiAn Cườngđể thảo luận về một cấu hình phù hợp.Liên hệ với chúng tôiđể biết thông tin sản phẩm, hỗ trợ kỹ thuật và giải pháp phù hợp với ứng dụng của bạn.
Quan trọng:Việc lựa chọn và lắp đặt cầu dao phải được thực hiện bởi các chuyên gia điện có trình độ và tuân theo các tiêu chuẩn hiện hành của địa phương, yêu cầu bảo vệ hệ thống và tài liệu kỹ thuật của nhà sản xuất.
-
