Máy biến dòng thứ tự 0 được thiết kế để phối hợp bảo vệ và phát hiện sự cố chạm đất trong hệ thống điện trung áp. Nó thường được áp dụng trong các mạng phân phối 10kV để giám sát dòng điện dư được tạo ra trong điều kiện mất cân bằng hoặc lỗi, giúp rơle bảo vệ nhanh chóng cách ly các mạch bị lỗi và cải thiện độ an toàn và độ tin cậy của hệ thống.

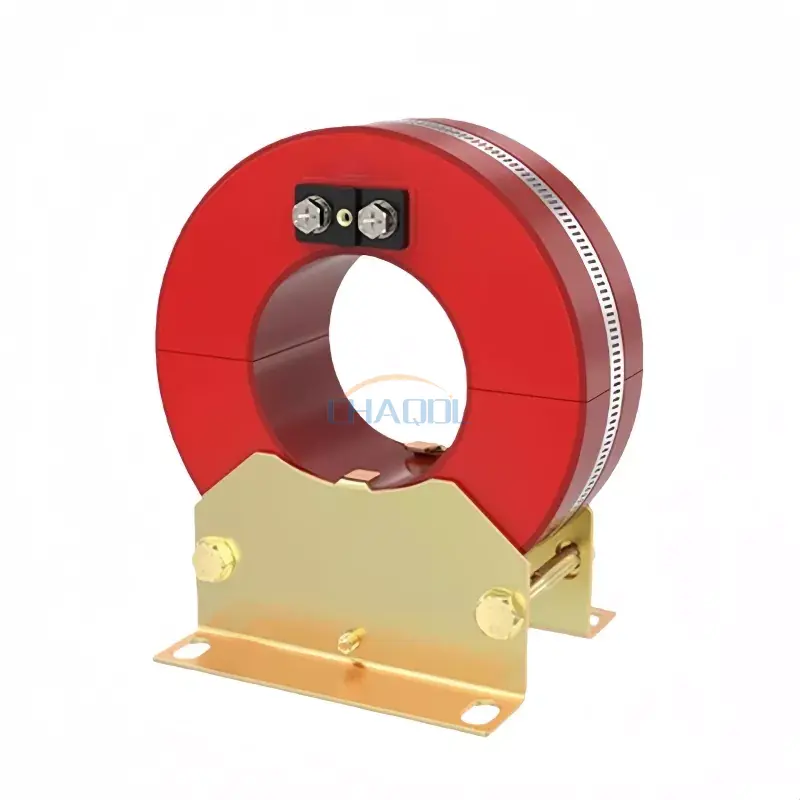

Model này (LXK-Φ80-200) sử dụng công nghệ đúc chân không nhựa epoxy với cấu trúc lõi kép, cho phép lắp đặt mà không cần ngắt kết nối cáp sơ cấp. Lõi được sản xuất từ thép silicon cán nguội cao cấp, trong khi cuộn dây sử dụng dây dẫn bằng đồng không chứa oxy đảm bảo hiệu suất từ tính ổn định và tổn thất thấp trong quá trình hoạt động lâu dài.

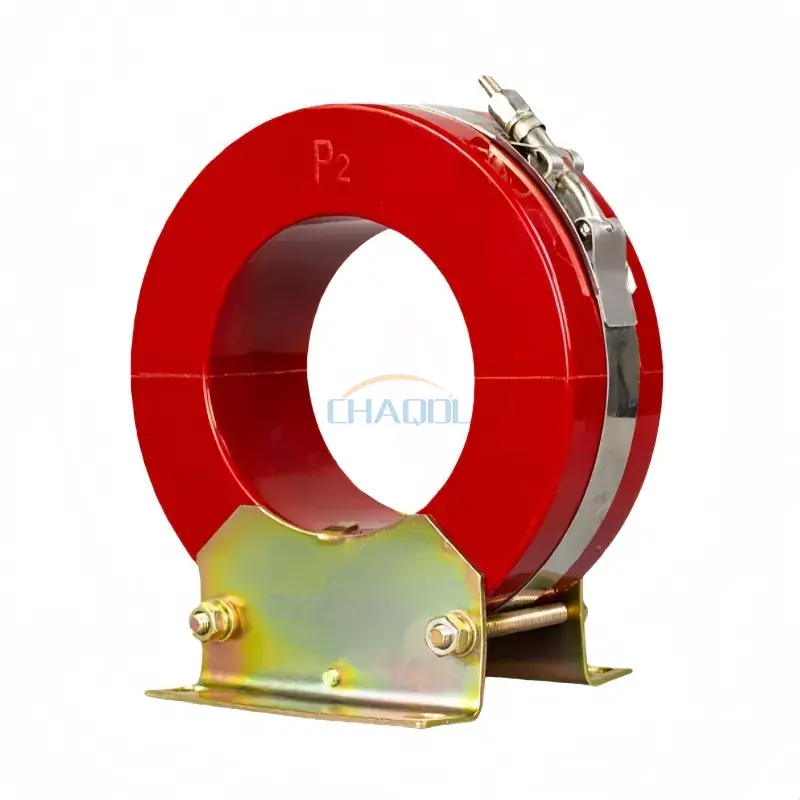

Ưu điểm chính của Máy biến dòng tuần tự không này là cấu trúc lõi tách, cho phép lắp đặt mà không cần ngắt kết nối cáp chính. Thiết kế lõi hai phần, kết hợp với khả năng kẹp cố định, cải thiện đáng kể hiệu quả lắp đặt tại chỗ trong các dự án trang bị thêm và bảo trì.

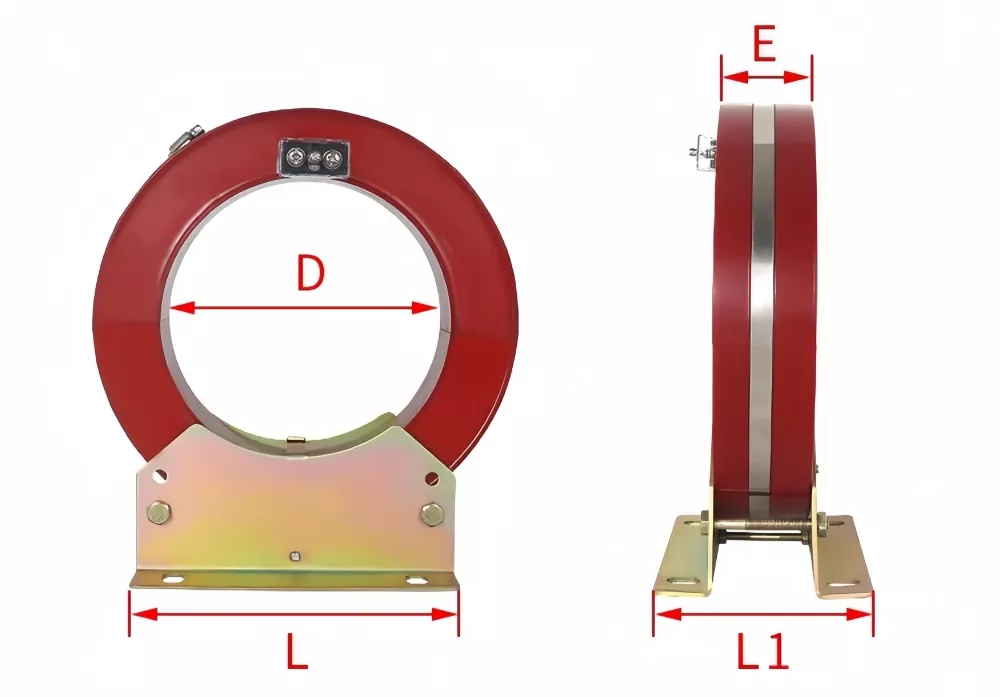

| Thông số sản phẩm | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Mô hình rơle | Phương pháp kết nối cuộn dây rơle | Giá trị thang đo rơle | Giá trị hiện tại không có thứ tự (A) |
| DD-11/60 DD-1/60 |
kết nối loạt | 15*1 | 2,4-4,5 |
| 30*1 | |||
| song song | 15*2 | 3-5 | |
| 30*2 | |||
| kết nối loạt | 15*1 | 3-5 | |
| 30*1 | |||
| song song | 15*2 | 3-6 | |
| 30*2 |
Mức cách điện định mức: 0,5/3KV
Cấu trúc nhựa epoxy lõi kép cho phép lắp đặt nhanh chóng mà không cần tháo cáp chính, giảm thời gian ngừng hoạt động trong các dự án bảo trì và trang bị thêm. Thiết kế này cũng cải thiện độ ổn định cơ học và độ tin cậy cách điện lâu dài trong môi trường điện khắc nghiệt.
Thiết bị này mang lại hiệu suất đo ổn định trong điều kiện dòng điện dư thấp và cao, giúp thiết bị phù hợp với các hệ thống bảo vệ trong mạng phân phối công nghiệp, trạm biến áp và cụm thiết bị đóng cắt nhỏ gọn.
1. Lắp đặt: Sử dụng trong nhà
2. Phạm vi nhiệt độ: -5oC đến 40oC, trung bình hàng ngày 30oC
3. Môi trường: Khu vực không bị ăn mòn, ô nhiễm thấp
Câu 1: Chức năng chính của Máy biến dòng tuần tự không là gì?
Trả lời: Nó phát hiện dòng điện mất cân bằng do lỗi chạm đất trong hệ thống ba pha và cung cấp tín hiệu cho hệ thống bảo vệ rơle để cách ly các mạch bị lỗi.
Q2: Có thể cài đặt mà không cần tắt hệ thống không?
Trả lời: Có, thiết kế lõi kép cho phép lắp đặt xung quanh các dây cáp hiện có mà không cần ngắt kết nối.
Câu 3: Dòng điện định mức là cố định hay có thể tùy chỉnh?
Trả lời: Xếp hạng dòng điện chính có thể được tùy chỉnh dựa trên yêu cầu của hệ thống.
Q4: Nó tương thích với loại hệ thống bảo vệ nào?
Trả lời: Nó tương thích với rơle chạm đất, bảng bảo vệ và hệ thống giám sát thiết bị đóng cắt.
Câu 5: Vật liệu nào được sử dụng trong lõi và cuộn dây?
Trả lời: Nó sử dụng lõi thép silicon cán nguội và cuộn dây đồng không có oxy để giảm tổn thất và hiệu quả cao.
Q6: Nó thường được cài đặt ở đâu?
Trả lời: Nó thường được lắp đặt trong các thiết bị chính dạng vòng, tủ phân phối, máy biến áp và bảng bảo vệ cầu dao.
