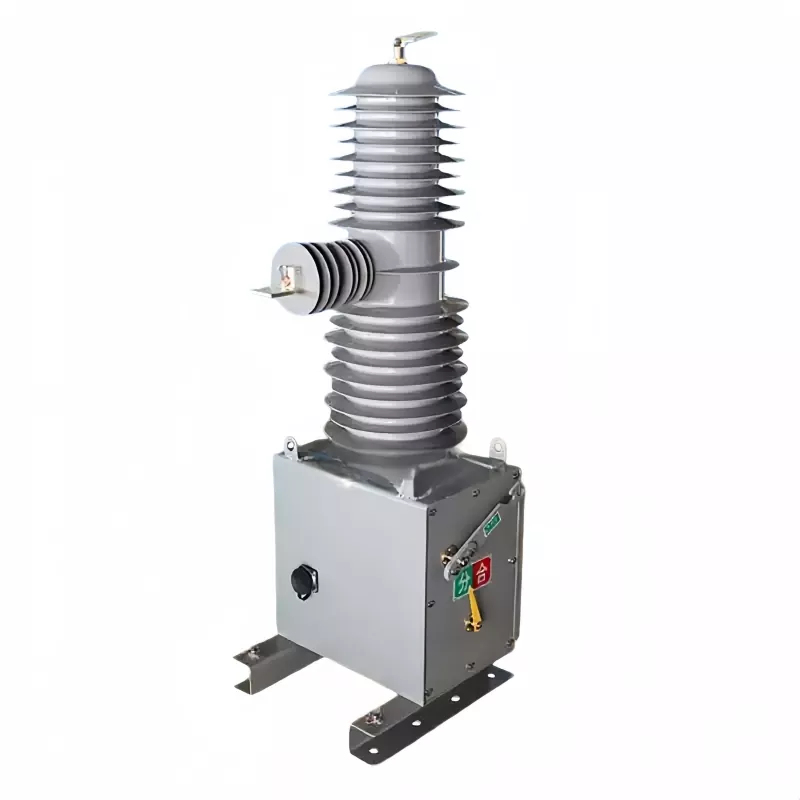

cácMáy cắt ngoài trời đơn cực 33kVđược thiết kế để chuyển mạch và bảo vệ đáng tin cậy trong các hệ thống phân phối trên không trung thế. Nó được sử dụng rộng rãi để ngắt dòng tải, dòng sự cố và các điều kiện ngắn mạch trong mạng điện hiện đại. Với cấu trúc ngoài trời chắc chắn và hiệu suất dập hồ quang được tối ưu hóa, thiết bị này đảm bảo hoạt động ổn định ngay cả trong điều kiện môi trường khắc nghiệt.
Được chế tạo với cơ chế vận hành nam châm vĩnh cửu và các bộ phận cách nhiệt có độ bền cao,Máy cắt ngoài trời đơn cực 33kVmang lại phản hồi nhanh, tuổi thọ dài và yêu cầu bảo trì tối thiểu, khiến nó phù hợp với lưới điện tiện ích, trạm biến áp và hệ thống phân phối điện công nghiệp.
|
Dự án |
Giá trị số |
|
Điện áp định mức |
35 kV |
|
Xếp hạng hiện tại |
630/1250A |
|
Tần số định mức |
50/60Hz |
|
Điện áp chịu được tần số 1 phút |
80/95 kV |
|
Điện áp chịu được xung sét (Đỉnh) |
185 kV |
|
Dòng điện cắt ngắn mạch định mức |
20/25/31,5 kA |
|
Dòng điện tạo ngắn mạch định mức (Đỉnh) |
80 kA |
|
Xếp hạng đỉnh chịu được hiện tại |
80 kA |
|
Dòng điện chịu được thời gian ngắn 4S |
31,5 kA |
|
Chu kỳ hoạt động định mức |
Mở–0,3 giây–Đóng/Mở–180 giây–Đóng/Mở–180 giây–Đóng/Mở–60 giây–Khôi phục |
|
Hoạt động cắt ngắn mạch định mức |
30 lần |
|
Cuộc sống cơ khí |
20.000 lần |
|
Cơ chế nam châm vĩnh cửu điều khiển điện áp |
DC220V |
|
Kiểm tra điện áp chịu được tần số điện trong 1 phút của mạch thứ cấp |
2 kV |
|
Tên thông số |
dữ liệu |
|
Khoảng cách liên hệ |
18±1mm |
|
Liên hệ Overtravel |
4±0,5mm |
|
Tốc độ mở |
1,4-1,8m/giây |
|
Tốc độ đóng cửa |
0,8-1,2m/giây |
|
Liên hệ đóng thời gian thoát |
<=5 mili giây |
|
Khoảng cách trung tâm giữa các pha |
560±2mm |
|
Chuyển mạch ba pha không đồng bộ |
<=3 mili giây |
|
Điện trở vòng dẫn điện theo pha |
µΩ |
|
Giờ đóng cửa |
25-45 mili giây |
|
Giờ mở cửa |
20-45 mili giây |
|
Cân nặng |
100 kg |

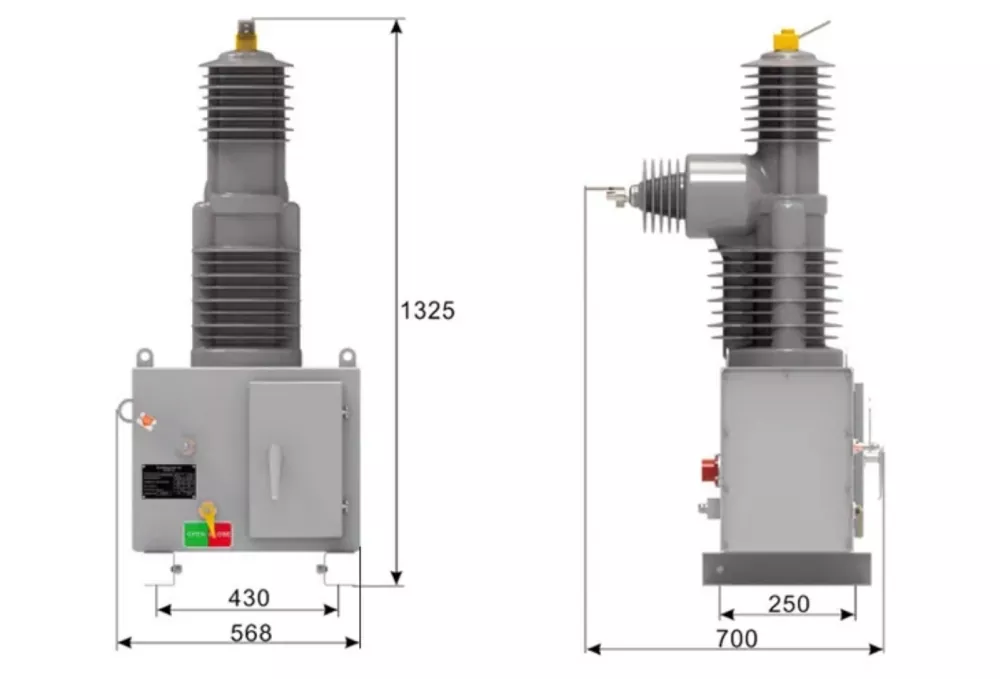

Việc lắp đặt đúng cáchMáy cắt ngoài trời đơn cực 33kVlà điều cần thiết để đảm bảo độ tin cậy lâu dài và hoạt động an toàn. Thiết bị phải được lắp đặt trên cấu trúc cột ổn định hoặc khung thép có kết nối nối đất chính xác.
Sau khi lắp đặt, phải thực hiện kiểm tra chuyển mạch không tải để đảm bảo hoạt động trơn tru và định thời gian chính xác của cơ cấu.
1. Nhiệt độ không khí xung quanh: -30°C đến +60°C;
2. Độ cao: Không quá 2000 mét;
3. Tốc độ gió: Không quá 34 m/s;
4. Hoạt động rung hoặc địa chấn phát sinh từ bên ngoài thiết bị đóng cắt, điều khiển là không đáng kể;
5. Mức độ ô nhiễm: Cấp IV;
6. Nhiệt độ bảo quản: -40°C đến +85°C.
Câu hỏi 1: Chức năng chính của Máy cắt ngoài trời một cực 33kV là gì?
Trả lời: Nó được sử dụng để ngắt và cách ly dòng điện sự cố trong hệ thống phân phối trên không trung áp, đảm bảo vận hành lưới điện an toàn và bảo vệ các thiết bị hạ nguồn.
Câu hỏi 2: Bộ ngắt mạch này có thể hoạt động trong môi trường ngoài trời khắc nghiệt không?
Trả lời: Có, nó được thiết kế cho mức độ ô nhiễm cao, gió mạnh và nhiệt độ thay đổi rộng, khiến nó phù hợp để sử dụng ngoài trời trong thời gian dài.
Câu hỏi 3: Máy cắt ngoài trời đơn cực 33kV có cần bảo trì thường xuyên không?
Trả lời: Thiết kế này không cần bảo trì trong điều kiện vận hành bình thường nhờ cơ chế kín và các bộ phận bền.
Q4: Loại phương pháp cài đặt nào được khuyến nghị?
Trả lời: Nên lắp đặt trên cột với nối đất an toàn để đảm bảo an toàn và hiệu suất tối ưu.
Câu 5: Nó hỗ trợ mức độ bảo vệ nào?
Trả lời: Nó được thiết kế để cách nhiệt và chống ô nhiễm cao, phù hợp với môi trường ô nhiễm Cấp IV.
