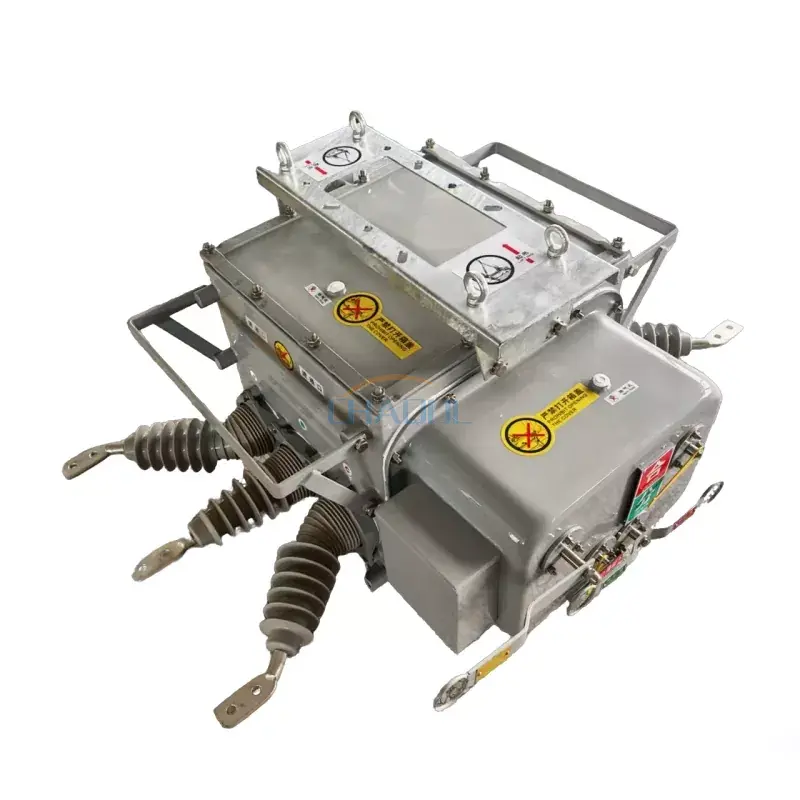

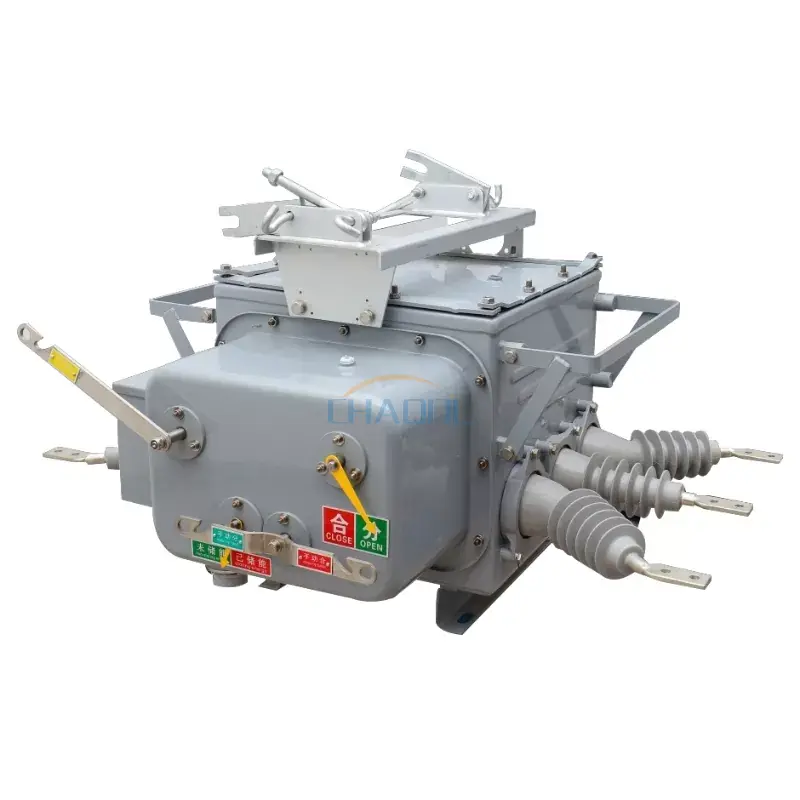

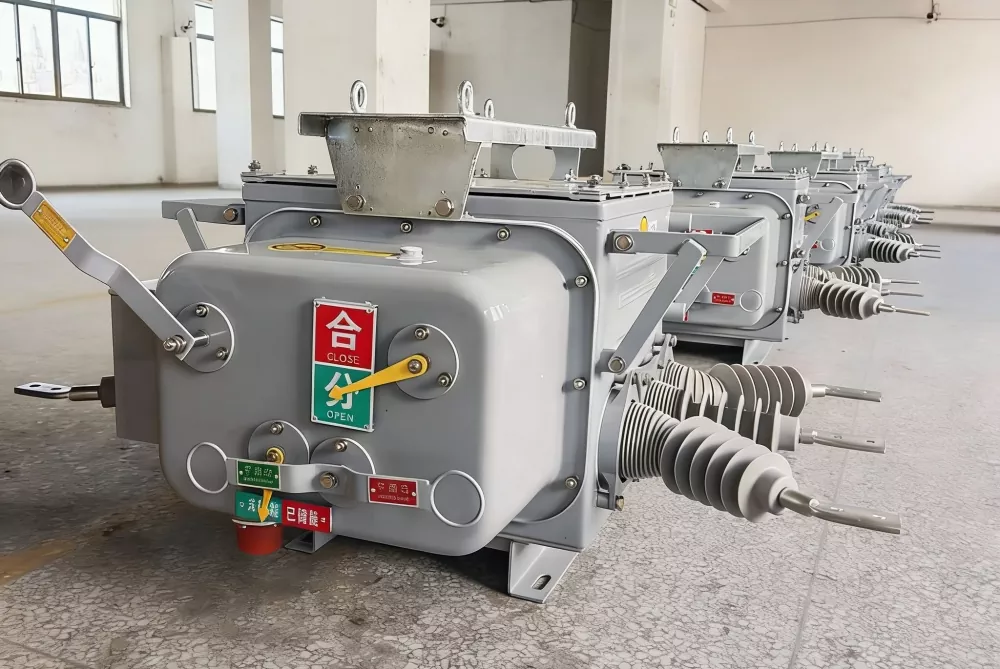

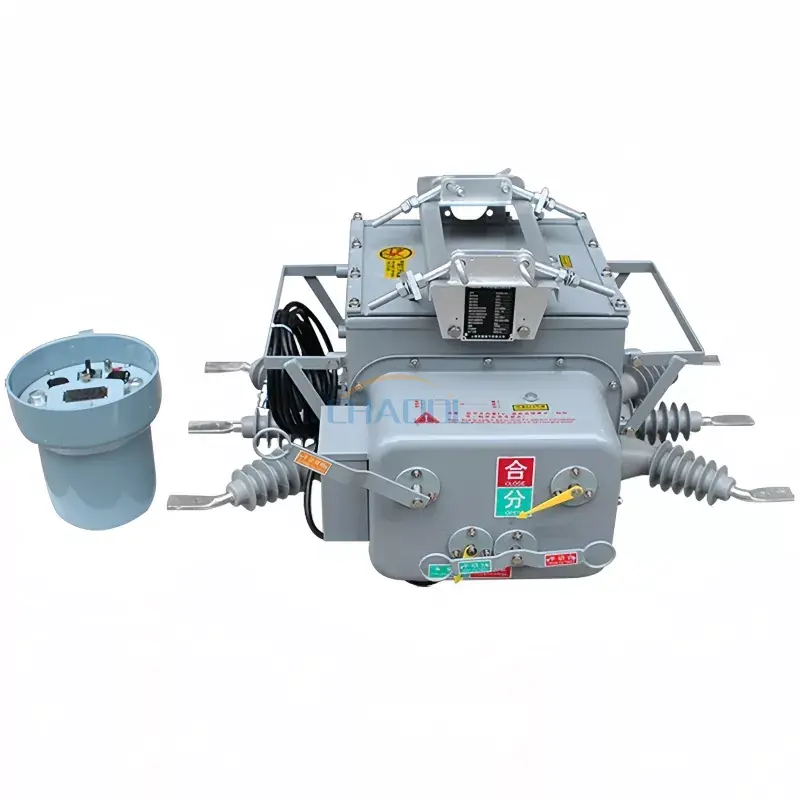

Bộ ngắt mạch gắn cực ngoài trời 12KV

Model:ZW20-12F

Anqiang Power là nhà sản xuất cầu dao gắn cột ngoài trời 12kV của Trung Quốc. Thiết bị phân phối điện gắn trên cột ngoài trời này có điện áp định mức 12kV và hoạt động trên dòng điện xoay chiều ba pha 50Hz. Nó có khả năng đóng lại tuyệt vời khi sử dụng với bộ điều khiển, đáp ứng yêu cầu của hệ thống tự động hóa phân phối. Nó chủ yếu được sử dụng để bật và tắt dòng tải và dòng ngắn mạch trong hệ thống điện 10kV, đồng thời được sử dụng trong các trạm biến áp và hệ thống phân phối doanh nghiệp công nghiệp và khai thác mỏ.

Gửi yêu cầu

Mô tả Sản phẩm

Điện An Cườnggiới thiệu dòng ZW20-12F, thế hệ tiếp theoCầu dao gắn cột ngoài trời 12KVđược thiết kế cho hệ thống phân phối trên không AC 50Hz ba pha. Được thiết kế với công nghệ ngắt chân không tiên tiến và vỏ kín bằng khí SF6 (thiết kế áp suất bằng 0), máy cắt này tích hợp liền mạch các chức năng của máy cắt chân không, máy đóng lại và máy phân đoạn. Cho dù bạn vận hành mạng điện khí hóa nông thôn, hệ thống phân phối khu công nghiệp hay dự án tự động hóa lưới điện thông minh, ZW20-12F đều mang lại khả năng bảo vệ lỗi và điều khiển từ xa đáng tin cậy.

ZW20-12F so với máy cắt ngoài trời truyền thống

Máy cắt ngoài trời ZW20-12F

Thiết kế gắn cực tiên tiến

✓ Máy đo áp suất khí SF6 bằng 0– An toàn & thân thiện với môi trường
✓ Đầu nối hàng không cho hệ thống dây điện thứ cấp– Tích hợp bộ điều khiển dễ dàng
✓ Cấu trúc kín không cần bảo trì
✓ Được xây dựng cho hệ thống tự động hóa phân phối (DA)

Máy cắt truyền thống

Máy cắt dầu/SF6 thông thường

✓ Yêu cầu bảo trì định kỳ
✓ Vận hành áp suất khí cao hơn
✓ Hệ thống dây điện điều khiển cồng kềnh
✓ Chức năng đóng lại hạn chế

📍 Hướng dẫn ứng tuyển và tuyển chọn: Tình huống thực tế

✅ Kịch bản 1: Mạng lưới điện khí hóa nông thôn 10kV (đường dây trên không)
Sử dụngZW20-12Flà thiết bị bảo vệ chính trên đường nhánh. Với bộ điều khiển recloser tự động, nó sẽ loại bỏ các lỗi tạm thời và giảm thời gian mất điện. Đầu nối hàng không giúp đơn giản hóa việc nối dây tại hiện trường.

✅ Kịch bản 2: Hệ thống phân phối khu công nghiệp
ZW20-12F xử lý dòng tải 630/1000A và ngắt các lỗi ngắn mạch lên đến 25kA. Thiết kế không cần bảo trì của nó giúp giảm chi phí vận hành cho việc phân phối điện của nhà máy.

✅ Kịch bản 3: Tự động hóa lưới điện thông minh (Feeder Automation)
Khi kết hợp với bộ điều khiển tự động hóa nguồn cấp dữ liệu, ZW20-12F hỗ trợ giám sát từ xa, cách ly lỗi và khôi phục dịch vụ — lý tưởng cho các dự án tự động hóa phân phối hiện đại.

📋 Thông số kỹ thuật – Loại đã được kiểm nghiệm (GB/T 1984 / IEC 62271-100)

Dự án	Giá trị tham số
Điện áp định mức	12kV
Tần số định mức	50Hz
Đánh giá hiện tại	630/1000 MỘT
Dòng điện ngắn mạch định mức	20/25 kA
Dòng điện chịu được đỉnh định mức	50/63 kA
Dòng chịu đựng ngắn hạn định mức	20/25 kA
Dòng điện ngắn mạch định mức	50/63 kA
Trình tự vận hành định mức	Mở - 0,3 giây - Đóng - 180 giây - Mở - Đóng
Tuổi thọ cơ khí	10.000 lần
Chu kỳ ngắt dòng điện định mức	10.000 lần
Công suất ngắt ngắn mạch định mức	30 lần
Áp suất định mức khí SF6	0Mpa

📐 Kích thước sản phẩm & Phân tích thành phần

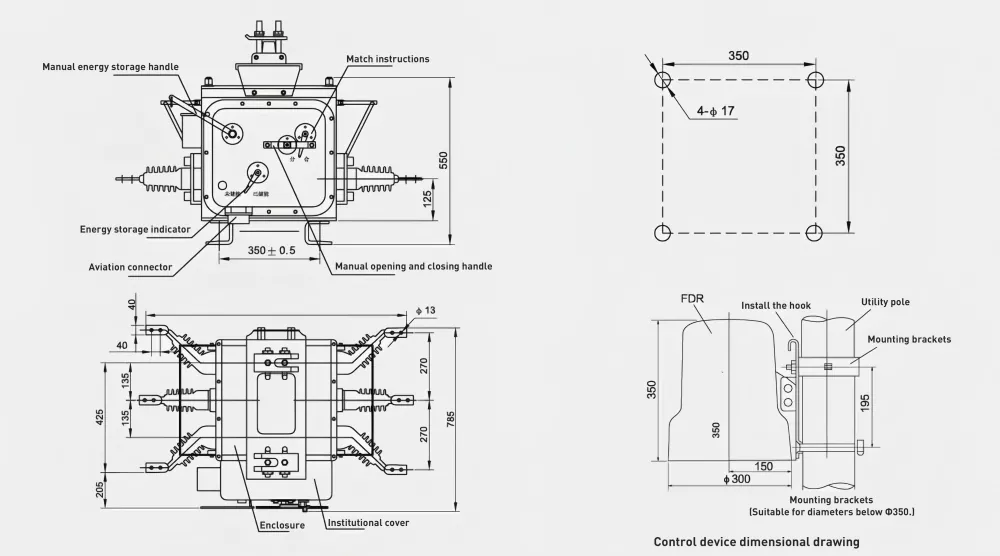

ZW20-12F outdoor pole mounted circuit breaker dimensions

Bố cục cơ khí ZW20-12F– 1. Bộ ngắt chân không, 2. Cơ cấu vận hành lò xo, 3. Máy biến dòng, 4. Vỏ kín SF6, 5. Đầu nối hàng không (điều khiển thứ cấp), 6. Tay cầm vận hành bằng tay, 7. Đầu nối đất, 8. Giá đỡ cực, 9. Buồng hồ quang.

ZW20-12F có tính năngthiết kế nhỏ gọn, nhẹgắn trực tiếp trên cột bê tông. cáckết nối hàng khôngđơn giản hóa việc nối dây tại hiện trường giữa máy cắt và bộ điều khiển thông minh, giảm đáng kể thời gian lắp đặt so với các khối thiết bị đầu cuối truyền thống.

🏭 Tại sao là An Cường Power? – Đối tác đáng tin cậy của bạn về cầu dao ngoài trời

Nhà máy trực tiếp– Không qua trung gian, giá cả và thời gian giao hàng tốt hơn (15-25 ngày).
Đã kiểm tra loại– GB/T 1984, IEC 62271-100, được chứng nhận đầy đủ.
Tùy chỉnh đã sẵn sàng– Tích hợp bộ điều khiển, xếp hạng dòng điện đặc biệt, nhãn hiệu OEM.
Tài liệu tham khảo toàn cầu– Cung cấp cho khu vực Đông Nam Á, Trung Đông, Châu Phi, Nam Mỹ.

🎯 Tham khảo dự án thực tế:

✅ Indonesia– Hơn 500 đơn vị ZW20-12F được triển khai trong dự án điện khí hóa nông thôn trên khắp Java và Sumatra (2023–2025).

✅ Philippin– 300 bộ ZW20-12F với bộ điều khiển recloser tự động cung cấp cho NGCP để nâng cấp tự động hóa lộ 10kV.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa ZW20-12F và máy cắt ngoài trời truyền thống là gì?
Trả lời: ZW20-12F có thiết kế áp suất không khí SF6 (an toàn & thân thiện với môi trường), đầu nối hàng không để tích hợp bộ điều khiển dễ dàng và cấu trúc kín không cần bảo trì. Máy cắt truyền thống yêu cầu bảo trì định kỳ và có hệ thống dây điện phức tạp hơn.

Câu hỏi 2: Máy cắt này có thể được sử dụng với bộ điều khiển recloser tự động không?
Đ: Vâng. ZW20-12F được thiết kế để tự động hóa phân phối. Khi kết hợp với bộ điều khiển recloser, nó hỗ trợ tự động xóa lỗi và trình tự đóng lại nhiều lần (Mở - 0,3s - Đóng - 180s - Mở - Đóng).

Câu 3: Tuổi thọ cơ học của ZW20-12F là bao nhiêu?
Đáp: 10.000 lần vận hành cơ học trong điều kiện sử dụng bình thường, nhờ cơ cấu vận hành lò xo chắc chắn và bộ ngắt chân không kín.

Q4: Máy cắt có cần bảo trì không? Điều đó có nghĩa là gì?
Đ: Vâng. Khí SF6 được bịt kín ở áp suất bằng 0, loại bỏ nhu cầu nạp lại khí định kỳ. Bộ ngắt chân không không cần bảo trì tiếp điểm. Điều này làm giảm đáng kể chi phí hoạt động.

Câu 5: Bạn có cung cấp dịch vụ OEM/ODM không?
Đ: Chắc chắn rồi. Chúng tôi cung cấp nhãn hiệu tùy chỉnh, cấu hình xếp hạng hiện tại cụ thể và tích hợp bộ điều khiển. Mẫu tiền sản xuất có sẵn với thời gian thực hiện là 7-10 ngày.

📩 Bạn cần giải pháp tùy chỉnh hoặc bảng giá?

Hãy cho chúng tôi biết dòng điện định mức, yêu cầu về bộ điều khiển và số lượng mục tiêu của bạn. Chúng tôi sẽ trả lời trong vòng 24 giờ.

Yêu cầu báo giá →

Email: sales@anqiangpower.com | WhatsApp: 8615057324888
