Máy cắt SF6 loại bồn 66KV

Cầu dao SF6 loại bồn chứa 66KV (Model: LW36-66) là cầu dao ngoài trời điện áp cao được thiết kế cho hệ thống phân phối và truyền tải điện 66KV có tần số định mức 50Hz AC. Sử dụng khí SF6 làm môi trường cách điện và dập hồ quang, nó cung cấp khả năng chuyển mạch, ngắt sự cố và bảo vệ đáng tin cậy cho các trạm biến áp, lưới điện tiện ích, cơ sở công nghiệp và các dự án năng lượng tái tạo. Bộ ngắt mạch cũng có thể được sử dụng làm bộ ngắt dây thanh cái và cho các ứng dụng chuyển mạch dàn tụ điện.

Được thiết kế với cấu trúc bể chứa trực tiếp nhỏ gọn, LW36-66 giảm thiểu không gian lắp đặt đồng thời mang lại hiệu suất điện vượt trội và độ tin cậy vận hành lâu dài. Cơ chế vận hành lò xo tiên tiến, tốc độ rò rỉ SF6 thấp và thiết kế thân thiện với việc bảo trì khiến nó trở thành giải pháp lý tưởng cho các mạng truyền tải điện áp cao hiện đại đòi hỏi hoạt động an toàn, hiệu quả và ổn định.

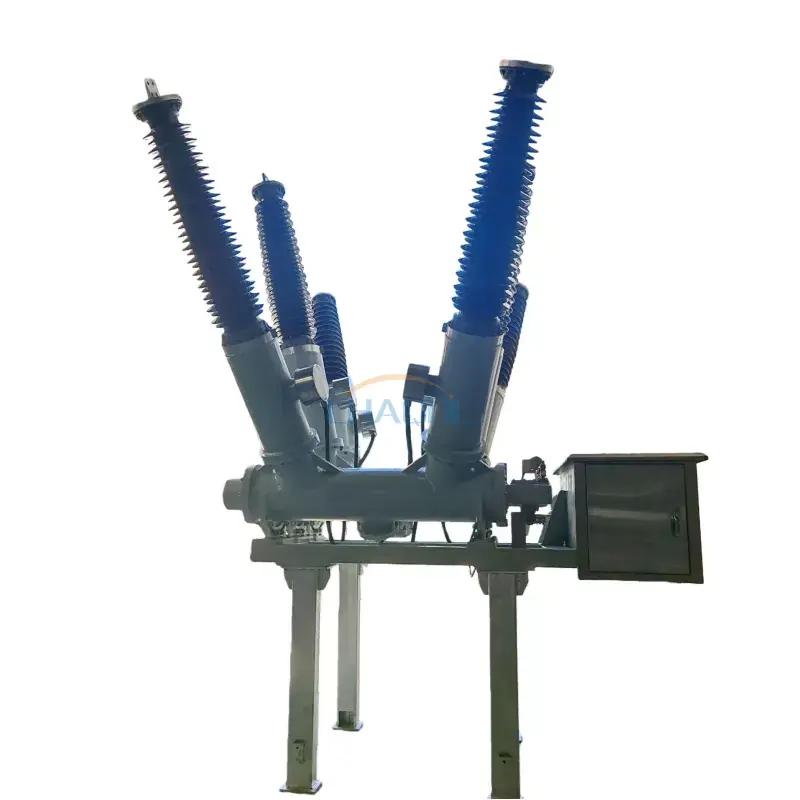

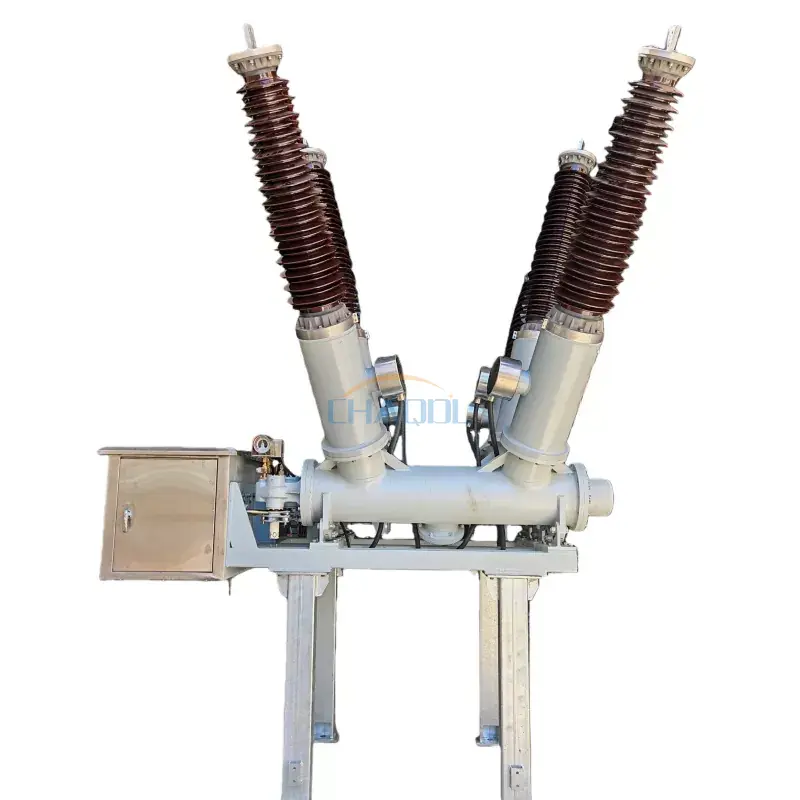

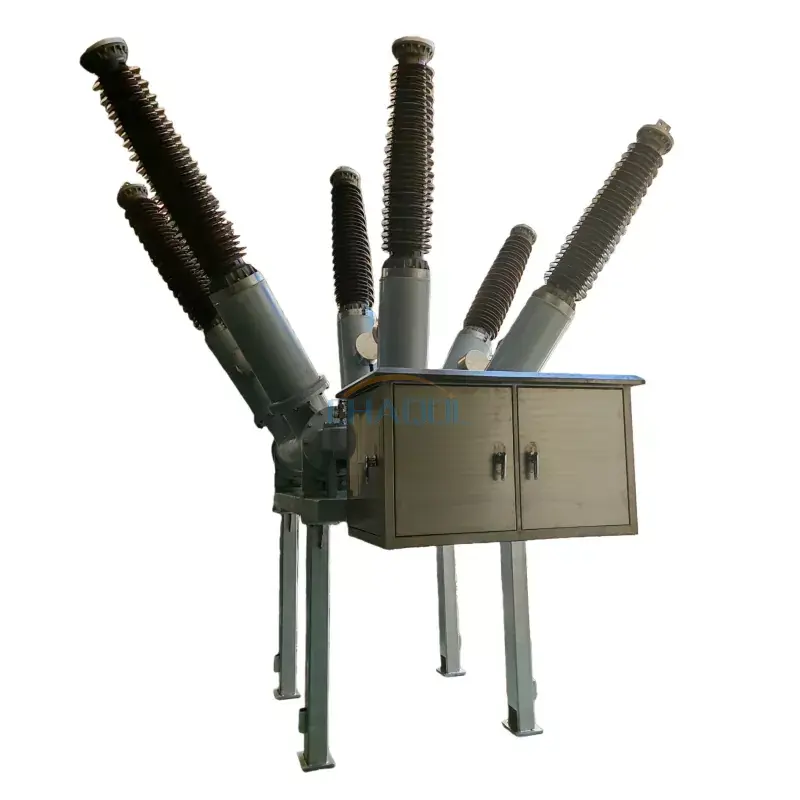

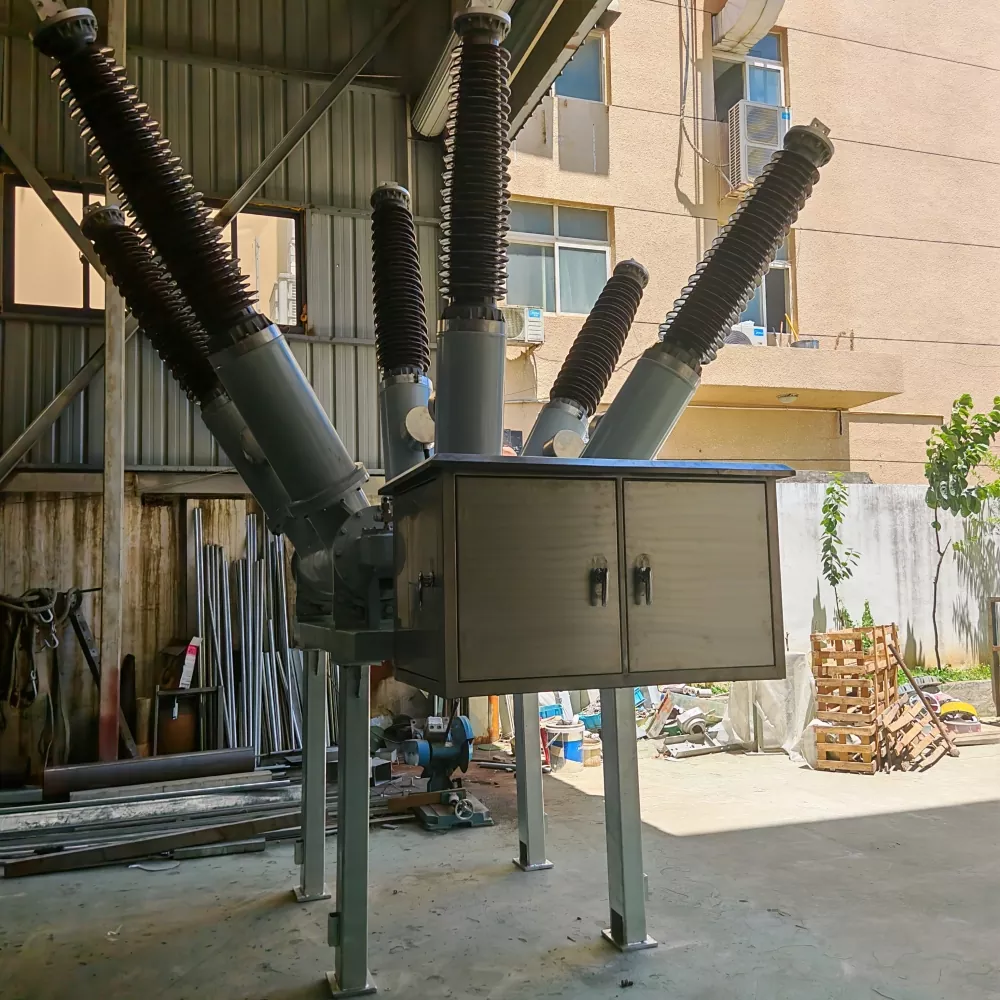

Hình Ảnh Sản Phẩm Thực Tế

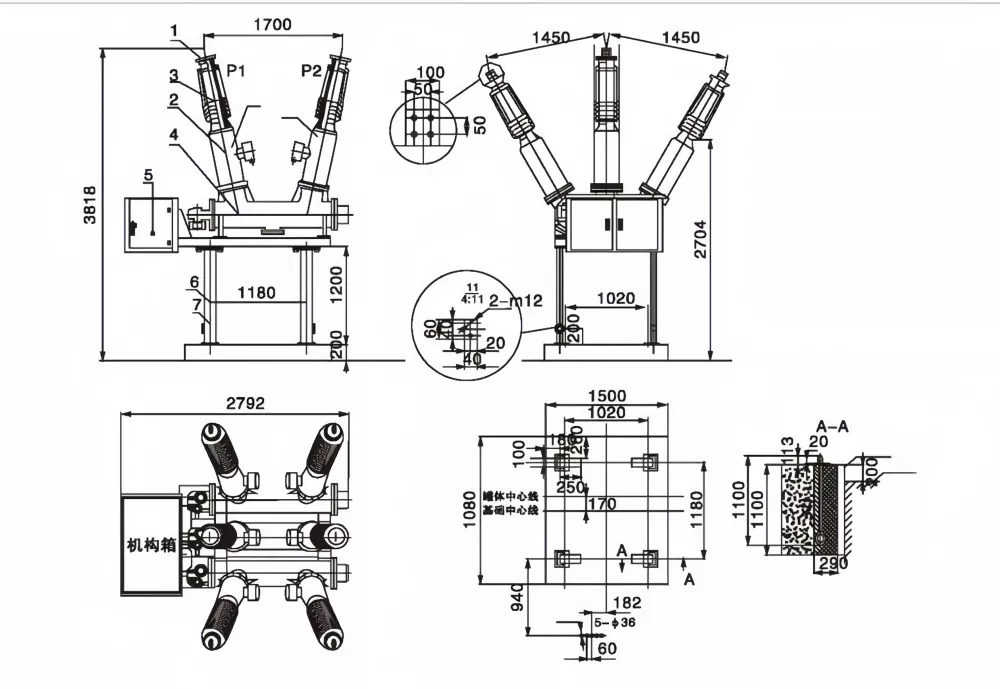

Sơ đồ kích thước sản phẩm

Cấu trúc chính

• Khối đầu cực một pha bằng nhôm mạ bạc cho độ dẫn điện tuyệt vời.
• Ống lót đi bằng sứ cường độ cao có hiệu suất cách nhiệt vượt trội.
• Máy biến dòng (CT) tích hợp để bảo vệ và đo lường.
• Buồng chữa cháy hồ quang SF6 đặt trên sàn có khả năng ngắt cao.
• Tủ cơ khí tích hợp cơ cấu vận hành lò xo và các bộ phận điều khiển thứ cấp.
• Hỗ trợ thép kênh mạ kẽm hạng nặng để lắp đặt ổn định.
• Nhiều thiết bị đầu cuối nối đất để cải thiện an toàn vận hành.

Tính năng sản phẩm

• Dòng điện định mức lên đến3150A, thích hợp cho các ứng dụng truyền tải nặng.
• Công nghệ cách nhiệt bằng khí SF6 tiên tiến đảm bảo độ bền điện môi tuyệt vời và khả năng dập tắt hồ quang đáng tin cậy.
• Độ bền điện lâu dài với khả năng ngắt khi có sự cố 31,5kA và lên tới 10.000 thao tác cơ học.
• Tỷ lệ rò rỉ khí SF6 hàng năm dưới 0,5%, giảm yêu cầu bảo trì và đảm bảo độ tin cậy bịt kín lâu dài.
• cácMáy cắt SF6 loại bồn 66KVđược thiết kế cho môi trường ngoài trời khắc nghiệt, hỗ trợ Mức độ ô nhiễm IV và nhiệt độ môi trường xung quanh từ -40°C đến +40°C.
• Cấu trúc kiểu bể nhỏ gọn giúp giảm không gian lắp đặt đồng thời cải thiện độ ổn định cơ học.
• Thích hợp để giám sát từ xa, tự động hóa trạm biến áp và các ứng dụng lưới điện thông minh hiện đại.

Thông số kỹ thuật

Thông số cơ chế vận hành

Ứng dụng

cácMáy cắt SF6 loại bồn 66KVđược sử dụng rộng rãi trong các hệ thống phân phối và truyền tải điện áp cao, nơi việc chuyển mạch và bảo vệ đáng tin cậy là rất cần thiết.

• trạm biến áp 66KV
• Mạng lưới truyền tải và phân phối tiện ích
• Nhà máy phát điện
• Tích hợp lưới năng lượng tái tạo
• Hệ thống phân phối điện công nghiệp
• Chuyển đổi ngân hàng tụ điện
• Bảo vệ dây buộc và trung chuyển xe buýt
• Dự án tự động hóa lưới điện và trạm biến áp thông minh

Nguyên tắc làm việc

Máy cắt SF6 loại bồn chứa 66KV sử dụng khí lưu huỳnh hexafluoride (SF6) vừa làm môi trường cách điện vừa làm môi trường dập tắt hồ quang. Khi các tiếp điểm tách ra trong quá trình chuyển mạch, hồ quang điện sẽ được tạo ra. Khí SF6 áp suất cao làm mát nhanh chóng và khử ion hồ quang, cho phép ngắt dòng điện sự cố một cách an toàn và hiệu quả. Cơ cấu vận hành lò xo tích điện bằng động cơ mang đến thao tác đóng mở nhanh chóng, đảm bảo khả năng bảo vệ tin cậy cho hệ thống điện cao thế.

Câu hỏi thường gặp

Máy cắt SF6 loại xe tăng 66KV dùng để làm gì?

Nó được sử dụng để chuyển mạch, bảo vệ và ngắt sự cố trong hệ thống truyền tải và phân phối 66KV, giúp duy trì hoạt động an toàn và tin cậy của các trạm biến áp và lưới điện.

Ưu điểm của cầu dao loại bình chứa SF6 là gì?

Máy cắt loại bình chứa SF6 có hiệu suất cách điện tuyệt vời, công suất ngắt cao, cấu trúc nhỏ gọn, yêu cầu bảo trì thấp và tuổi thọ cơ học dài.

Bộ ngắt mạch này có thể được sử dụng để chuyển đổi ngân hàng tụ điện?

Đúng. LW36-66 phù hợp cho việc chuyển mạch tụ điện, ứng dụng nối thanh cái và bảo vệ đường dây truyền tải điện áp cao.

Bộ ngắt mạch có phù hợp với môi trường ngoài trời khắc nghiệt không?

Đúng. Nó được thiết kế để hoạt động đáng tin cậy trong các điều kiện Mức độ ô nhiễm IV và nhiệt độ môi trường xung quanh từ -40°C đến +40°C, khiến nó phù hợp cho việc lắp đặt ngoài trời có yêu cầu khắt khe.
