Việc phân phối điện áp trung thế đáng tin cậy phụ thuộc vào việc chuyển mạch an toàn, quản lý lộ tuyến hiệu quả và thiết bị ngoài trời đáng tin cậy.Điện An Cườngcung cấp24Công tắc ngắt tải SF6 gắn cực kV, được thiết kế cho các mạng phân phối điện trên cao yêu cầu chuyển mạch tải đáng tin cậy, vận hành linh hoạt và tích hợp thực tế với các hệ thống tự động hóa phân phối. Hiểu nguyên tắc hoạt động, thông số kỹ thuật và yêu cầu lắp đặt sẽ giúp các công ty tiện ích, nhà vận hành công nghiệp và nhà thầu điện đưa ra quyết định mua hàng sáng suốt.

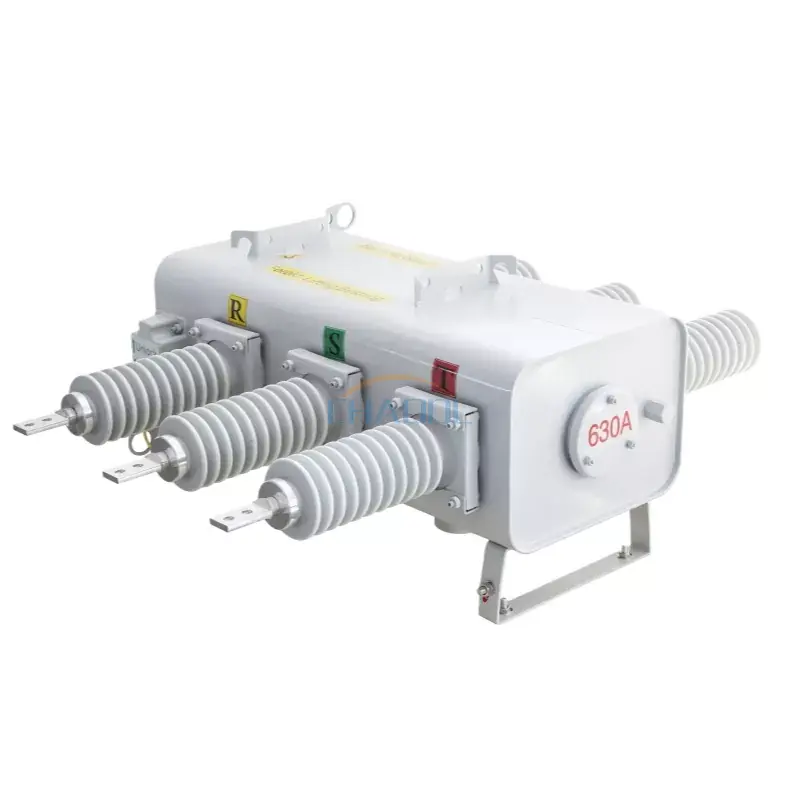

Công tắc ngắt tải SF6 gắn cực 24kV là thiết bị chuyển mạch trung áp ngoài trời sử dụng khí lưu huỳnh hexafluoride (SF6) để cách điện và dập hồ quang. Được lắp đặt trên một cột điện, nó giúp người vận hành kiểm soát dòng điện tải, chia các bộ cấp nguồn trên cao thành các phần có thể quản lý được và hỗ trợ các hoạt động chuyển mạch theo kế hoạch. Dòng Anqiang Power FLW34-24 được liệt kê với dòng điện định mức 630A, các tùy chọn điện áp 11kV, 24kV và 33kV cũng như các tùy chọn vận hành bằng tay, điện và từ xa. Hướng dẫn này giải thích nguyên lý làm việc, các thông số kỹ thuật chính, ứng dụng, tiêu chí lựa chọn và những cân nhắc về bảo trì cho các dự án mạng lưới phân phối.
Công tắc ngắt tải SF6 gắn cực 24kV là thiết bị chuyển mạch ngoài trời được sử dụng trong các mạng phân phối trên không trung thế. Mục đích chính của nó là tạo và ngắt dòng điện tải quy định trong điều kiện hoạt động định mức của nó. Bằng cách cho phép chuyển đổi có kiểm soát tại các điểm đã chọn dọc theo lộ tuyến, nó giúp các công ty điện lực quản lý việc phân phối điện và cách ly các khu vực cho mục đích vận hành.
Thuật ngữ này mô tả ba đặc điểm quan trọng:
Sản phẩm Anqiang Power FLW34-24 được liệt kê cho các tùy chọn điện áp định mức 11kV, 24kV và 33kV, với dòng điện định mức 630A. Cấu hình phù hợp phải được chọn theo yêu cầu về điện của mạng và xếp hạng sản phẩm đã được nhà sản xuất xác nhận.
Không giống như một bộ ngắt kết nối đơn giản, một công tắc ngắt tải được thiết kế để ngắt dòng tải nhất định. Tuy nhiên, nó không nên tự động được coi là một cầu dao có khả năng ngắt mọi dòng điện ngắn mạch. Việc bảo vệ lỗi cần thiết phải được cung cấp bởi hệ thống bảo vệ phối hợp và thiết bị phù hợp.
Nguyên lý hoạt động kết hợp chuyển động tiếp xúc cơ học với đặc tính cách điện và dập hồ quang của khí SF6. Khi các tiếp điểm tách ra khi mang dòng điện, hồ quang điện có thể hình thành giữa chúng. Buồng chuyển mạch được thiết kế để kiểm soát và dập tắt hồ quang này trong các điều kiện hoạt động được chỉ định của thiết bị.
Khi công tắc đóng, các tiếp điểm dẫn điện của nó sẽ cung cấp đường dẫn dòng điện dự kiến. Dòng điện chạy qua mạch phân phối trên cao tới các máy biến áp hạ lưu, các cơ sở công nghiệp, tòa nhà thương mại hoặc các tải được kết nối khác.
Khi cần có thao tác chuyển mạch được ủy quyền, cơ chế vận hành sẽ di chuyển các tiếp điểm. Hệ thống ngắt dựa trên SF6 giúp dập tắt hồ quang được tạo ra trong quá trình tách tiếp điểm, với điều kiện dòng điện và điều kiện chuyển mạch vẫn nằm trong khả năng định mức của thiết bị.
Người vận hành có thể sử dụng các thiết bị chuyển mạch có vị trí chiến lược để chia tuyến phân phối thành các phần. Sự sắp xếp này hỗ trợ bảo trì theo kế hoạch, truyền tải và cách ly các phần mạng được chỉ định. Cách ly lỗi thực tế phụ thuộc vào sơ đồ bảo vệ, phát hiện lỗi, trình tự chuyển mạch và phối hợp với các thiết bị ngược dòng và hạ lưu.
Tùy thuộc vào cấu hình đã chọn, công tắc có thể hỗ trợ vận hành bằng tay, bằng điện hoặc từ xa. Khi bao gồm các bộ điều khiển và giao diện truyền thông tương thích, nó cũng có thể tạo thành một phần của hệ thống tự động hóa phân phối.
Để có các tùy chọn thiết bị bổ sung, người mua có thể khám phá dòng sản phẩm công tắc tải trung thế của Anqiang Power và so sánh các cách bố trí chuyển mạch khác nhau trước khi hoàn thiện thông số kỹ thuật của dự án.
Các thông số kỹ thuật xác định xem một bộ chuyển mạch có phù hợp với một mạng cụ thể hay không. Bảng sau đây tóm tắt các thông số kỹ thuật chính được công bố cho sản phẩm Anqiang Power FLW34-24/630-20. Các giá trị phải được xác minh dựa trên bảng dữ liệu hiện tại và cấu hình đã được phê duyệt trước khi mua.
| tham số | Thông số kỹ thuật đã xuất bản | Cân nhắc lựa chọn |
|---|---|---|
| Mẫu sản phẩm | FLW34-24 / FLW34-24/630-20 | Xác nhận chỉ định mô hình chính xác trên báo giá và bảng dữ liệu. |
| Tùy chọn điện áp định mức | 11kV, 24kV, 33kV | Khớp phiên bản đã chọn với yêu cầu về điện áp và cách điện của mạng. |
| Đánh giá hiện tại | 630A | Kiểm tra dòng tải liên tục và điều kiện hoạt động dự kiến. |
| Tần số định mức | 50/60Hz được nêu trên trang sản phẩm | Xác nhận tần số áp dụng cho cấu hình đã đặt hàng. |
| Dòng điện chịu được đỉnh | 50kA | Xác minh cơ sở kiểm tra, thời gian và sự phối hợp với mức độ lỗi của hệ thống. |
| Dòng điện chịu được thời gian ngắn định mức | 20/4kA/s như được liệt kê | Yêu cầu làm rõ ký hiệu và thời hạn áp dụng của nó. |
| Dòng sạc và ngắt cáp định mức | 25A | Xác nhận sự phù hợp cho nhiệm vụ chuyển mạch cáp cụ thể. |
| Dòng điện sạc và ngắt định mức | 16A | Xác minh ứng dụng chuyển mạch đường dây trên không dự định. |
| Vận hành cơ khí | 6.000 hoạt động được liệt kê | Kiểm tra các điều kiện kiểm tra và lịch trình bảo trì. |
| Tỷ lệ rò rỉ khí tương đối | Không quá 1% mỗi năm, như được liệt kê | Xác nhận tiêu chuẩn áp dụng và phương pháp đo lường. |
| Bảo vệ vỏ và bộ điều khiển | IP44 được liệt kê | Đánh giá mức độ tiếp xúc, vị trí đặt tủ và các nhu cầu bảo vệ môi trường bổ sung. |
Lưu ý đặc điểm kỹ thuật quan trọng:Danh sách tham số được công bố chứa các mục viết tắt hoặc có khả năng mơ hồ, bao gồm ký hiệu tần số và ký hiệu dòng điện thời gian ngắn. Những giá trị này không được hiểu là kết quả kiểm tra đã được xác minh nếu không có xác nhận từ Anqiang Power. Đặc biệt, thông số chịu đựng đỉnh không giống với khả năng cắt ngắn mạch danh định.
Đối với tài liệu dự án, cũng yêu cầu các báo cáo thử nghiệm điển hình hiện hành, mức cách điện, chi tiết cơ chế vận hành, điện áp điều khiển, bố trí thiết bị đầu cuối và bản vẽ lắp đặt. Những tài liệu này giúp các kỹ sư đánh giá cụm chuyển mạch hoàn chỉnh thay vì dựa vào một tiêu đề đánh giá duy nhất.
Khi được thiết kế và bảo trì chính xác, cầu dao ngắt tải SF6 mang lại một số lợi ích thiết thực cho hệ thống phân phối trên cao.
Công trình gắn trên cột đặt thiết bị chuyển mạch trực tiếp trên cấu trúc phân phối. Điều này có thể làm giảm nhu cầu về không gian bổ sung trên mặt đất và hỗ trợ bố trí nguồn cấp điện khi không thể bố trí phòng điện chuyên dụng trong nhà.
SF6 có đặc tính điện môi mạnh và được sử dụng rộng rãi trong các thiết bị điện cao áp. Nằm trong buồng chuyển mạch được thiết kế phù hợp, nó hỗ trợ hiệu suất cách điện và dập tắt hồ quang. Khả năng chuyển mạch thực tế phụ thuộc vào thiết kế tiếp điểm, tình trạng khí, cơ chế vận hành và chế độ định mức.
Các tùy chọn thủ công, cơ giới và điều khiển từ xa có thể phục vụ các yêu cầu vận hành khác nhau. Chuyển mạch từ xa có thể giảm nhu cầu thăm quan hiện trường trong quá trình cấu hình lại mạng định kỳ, miễn là hệ thống điều khiển và cơ sở hạ tầng truyền thông được triển khai đúng cách.
Khi được tích hợp với các bộ điều khiển và hệ thống giám sát tương thích, một công tắc gắn trên cột có thể góp phần quản lý bộ cấp liệu tự động. Các kỹ sư nên xác nhận các giao thức truyền thông, yêu cầu nguồn phụ, logic điều khiển và bố trí khóa liên động trước khi đặt hàng.
Buồng chuyển mạch kín có thể hạn chế sự tiếp xúc của các bộ phận bên trong với ô nhiễm bên ngoài. Tuy nhiên, yêu cầu bảo trì định kỳ thấp hơn không có nghĩa là hoạt động không cần bảo trì. Các mối liên kết cơ khí, mạch điều khiển, bộ phận cách điện và các thông số liên quan đến khí vẫn cần được kiểm tra theo hướng dẫn của nhà sản xuất.
Một điều cần cân nhắc nữa là trách nhiệm môi trường. SF6 là một loại khí nhà kính mạnh, vì vậy chủ sở hữu thiết bị nên thực hiện biện pháp ngăn chặn rò rỉ, thu hồi khí và xử lý tuân thủ khi hết vòng đời. Tùy thuộc vào quy định của địa phương và mục tiêu bền vững của dự án, các công nghệ cách nhiệt thay thế cũng có thể cần được đánh giá.
Công tắc ngắt tải SF6 gắn cực 24kV phù hợp cho các ứng dụng phân phối ngoài trời khi định mức điện và thông số kỹ thuật môi trường của nó phù hợp với việc lắp đặt.
Sự phù hợp của ứng dụng phụ thuộc nhiều hơn vào điện áp danh định. Tất cả các mức độ ngắn mạch, nhiệm vụ chuyển mạch, nhiệt độ môi trường, độ cao, mức độ ô nhiễm, tải trọng gió, cường độ lắp đặt và các chức năng điều khiển cần thiết đều phải được đánh giá.
Nhóm mua sắm nên đánh giá môi trường vận hành hoàn chỉnh thay vì chọn thiết bị chỉ dựa trên điện áp và dòng điện. Việc xem xét có cấu trúc có thể giảm bớt những khoảng trống về thông số kỹ thuật và tránh những thay đổi tốn kém trong quá trình cài đặt.
Người mua so sánh thiết bị chuyển mạch cũng nên hiểu sự khác biệt giữa công tắc tải và cầu dao. Công tắc tải xử lý các nhiệm vụ chuyển mạch thông thường được chỉ định, trong khi bộ ngắt mạch được xếp hạng phù hợp được thiết kế để ngắt dòng điện sự cố trong khả năng ngắt được công bố của nó. Thiết kế bảo vệ hệ thống xác định những thiết bị nào được yêu cầu và cách chúng hoạt động cùng nhau.
Việc lắp đặt đúng cách là điều cần thiết để vận hành an toàn các thiết bị trung thế ngoài trời. Việc lắp đặt và vận hành phải được thực hiện bởi nhân viên điện có trình độ theo quy trình đã được phê duyệt, với mạch điện được cách ly và tất cả các biện pháp kiểm soát an toàn có liên quan đều được áp dụng.
Khoảng thời gian bảo trì phải tuân theo hướng dẫn của nhà sản xuất, các quy định hiện hành về điện và môi trường vận hành thực tế. Tần suất kiểm tra có thể cần tăng lên khi thiết bị gặp thời tiết khắc nghiệt, ô nhiễm nặng, chuyển đổi thường xuyên hoặc điều kiện vận hành bất thường.
Việc xử lý SF6 phải được thực hiện bởi nhân viên được đào tạo bằng cách sử dụng thiết bị và quy trình thích hợp. Không bao giờ cố ý xả khí như một phương pháp bảo trì định kỳ. Tuân thủ các yêu cầu hiện hành về môi trường để phát hiện, phục hồi, lưu trữ và thải bỏ rò rỉ.
Chức năng chính của nó là tạo và ngắt dòng tải xác định trong mạng phân phối trung thế ngoài trời. Nó cũng hỗ trợ các hoạt động chuyển mạch được kiểm soát và phân chia tuyến cấp nguồn. Bảo vệ lỗi phải được cung cấp bởi hệ thống bảo vệ phối hợp phù hợp.
Thông tin sản phẩm được công bố liệt kê dòng điện định mức 630A. Người mua nên xác nhận cấu hình đặt hàng chính xác và xếp hạng kỹ thuật hiện hành của nó trước khi mua.
Có, hoạt động từ xa được hỗ trợ dưới dạng tùy chọn cấu hình sản phẩm. Bộ điều khiển cần thiết, nguồn điện phụ trợ, giao diện truyền thông và khả năng tương thích tự động hóa phải được xác nhận cho dự án.
Không. Công tắc ngắt tải được thiết kế để ngắt dòng điện tải xác định, trong khi bộ ngắt mạch được thiết kế để ngắt dòng điện sự cố trong khả năng cắt định mức của nó. Việc bố trí thiết bị phù hợp phụ thuộc vào nghiên cứu bảo vệ mạng và các tiêu chuẩn áp dụng.
Điện An Cường liệt kê các tùy chọn điện áp định mức 11kV, 24kV và 33kV. Cấu hình sẵn có, yêu cầu cách điện và chi tiết kích thước phải được xác nhận với nhà sản xuất.
Đúng. Mặc dù buồng khí kín có thể làm giảm khả năng tiếp xúc với ô nhiễm bên ngoài nhưng việc kiểm tra định kỳ vẫn cần thiết. Việc bảo trì phải bao gồm cơ chế vận hành, các bộ phận cách điện, hệ thống điều khiển và tình trạng khí theo quy định của nhà sản xuất.
Cung cấp điện áp hệ thống, dòng điện định mức, tần số, môi trường lắp đặt, chế độ vận hành cần thiết, điện áp điều khiển, số lượng, tiêu chuẩn áp dụng và vị trí dự án. Sơ đồ một đường, yêu cầu lắp đặt và bất kỳ điều kiện môi trường đặc biệt nào có thể giúp nhà cung cấp xác nhận cấu hình phù hợp.
Công tắc ngắt tải SF6 gắn cực 24kV có thể đóng một vai trò quan trọng trong phân phối trung thế hiện đại bằng cách cho phép chuyển mạch tải có kiểm soát, hỗ trợ phân đoạn lộ xuất tuyến và cung cấp các tùy chọn cho hoạt động cục bộ hoặc từ xa. Hiệu quả của nó phụ thuộc vào việc lựa chọn điện chính xác, bảo vệ lỗi phối hợp, lắp đặt phù hợp và bảo trì lâu dài có trách nhiệm.
Điện An Cường cung cấp dòng FLW34-24 cho các dự án phân phối yêu cầu thiết bị chuyển mạch gắn trên cột, với thông số kỹ thuật dòng định mức 630A đã được công bố và nhiều tùy chọn điện áp. Trước khi đặt hàng, hãy xác nhận bảng dữ liệu kỹ thuật, cấu hình vận hành, sự phù hợp với môi trường và tài liệu kiểm tra liên quan. Nếu bạn đang lên kế hoạch nâng cấp tiện ích, dự án phân phối công nghiệp hoặc lắp đặt tự động hóa phân phối, hãy xem lại chi tiết sản phẩm vàliên hệ với chúng tôiđể thảo luận về các yêu cầu về điện áp, thông số kỹ thuật và nhu cầu tùy chỉnh của bạn với nhóm Anqiang Power.
