Máy biến dòng xuyên lõi là gì?

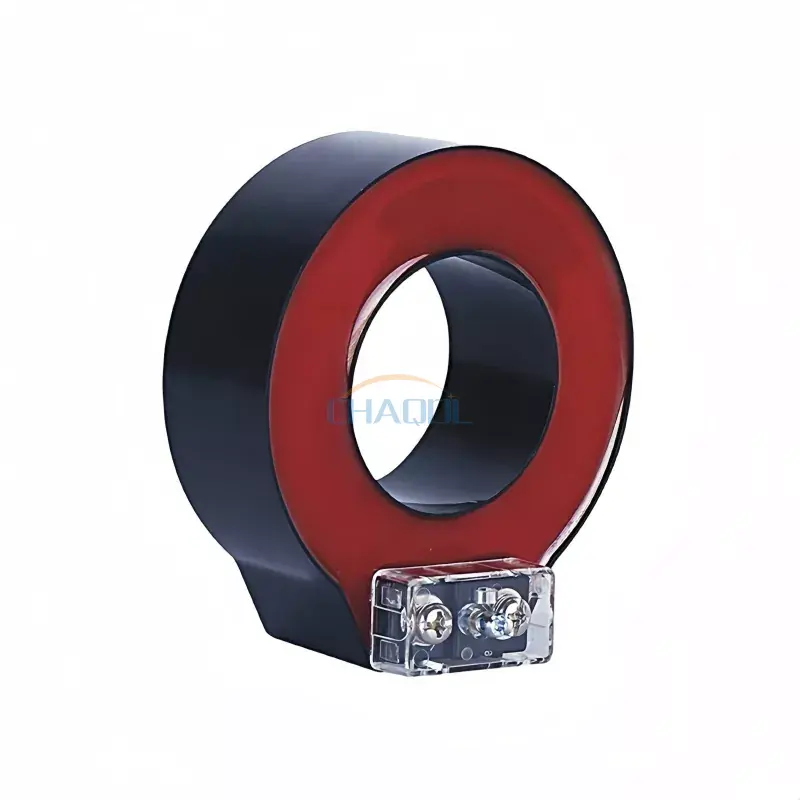

Máy biến dòng xuyên lõi là máy biến áp dụng cụ điện được thiết kế để chuyển đổi dòng điện sơ cấp cao thành dòng điện thứ cấp tiêu chuẩn hóa thấp hơn, có thể được sử dụng an toàn bằng các dụng cụ đo, đồng hồ đo và rơle bảo vệ. Thay vì kết nối mạch đo trực tiếp với dây dẫn dòng điện cao, cáp sơ cấp hoặc thanh cái sẽ đi qua lõi của máy biến áp.
Dòng LMZC-10 của Anqiang Power được thiết kế cho các hệ thống điện xoay chiều có điện áp hoạt động dưới 35kV. Nó có thể được cấu hình cho các ứng dụng liên quan đến các cấp điện áp như 10kV, 24kV và 35kV theo yêu cầu của dự án. Cấu trúc của nó phù hợp cho các ứng dụng cần lấy mẫu dòng điện đáng tin cậy, đo lường và bảo vệ rơle.
Không giống như máy biến áp thông thường có thể có cuộn sơ cấp chuyên dụng, thiết kế xuyên lõi sử dụng dây dẫn đi qua lõi làm vòng dây sơ cấp. Cấu trúc này có thể cung cấp giải pháp nhỏ gọn cho thiết bị phân phối điện đồng thời đơn giản hóa việc tích hợp vào các hệ thống phù hợp.
Máy biến dòng xuyên lõi hoạt động như thế nào?
Nguyên lý hoạt động dựa trên cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua dây dẫn sơ cấp, nó sẽ tạo ra một từ trường xung quanh dây dẫn. Từ thông đi qua lõi máy biến áp và tạo ra một dòng điện tỷ lệ trong cuộn dây thứ cấp.
Dòng điện thứ cấp thu được thường được tiêu chuẩn hóa để kết nối với thiết bị đo lường hoặc bảo vệ. Đối với LMZC-10, các tùy chọn dòng điện thứ cấp bao gồm 5A và 1A, tùy thuộc vào cấu hình đã chọn.
Quy trình vận hành cơ bản có thể được tóm tắt như sau:
- Cáp chính hoặc thanh cái mang dòng điện của hệ thống.
- Dây dẫn sơ cấp đi qua lõi từ.
- Dòng điện xoay chiều tạo ra từ thông trong lõi.
- Cuộn dây thứ cấp phản ứng với từ thông.
- Dòng điện thứ cấp giảm được truyền tới mạch đo hoặc mạch bảo vệ.
- Thiết bị được kết nối sử dụng tín hiệu cho các chức năng giám sát, đo sáng hoặc bảo vệ.
Sự sắp xếp này tách biệt mạch đo khỏi dây dẫn nguồn sơ cấp, giúp việc giám sát dòng điện trở nên thiết thực hơn trong nhiều ứng dụng phân phối.
Thiết kế kết cấu là gì?
Cấu trúc máy biến áp có ảnh hưởng trực tiếp đến độ ổn định của phép đo, hiệu suất cách điện, khả năng chống chịu môi trường và tuổi thọ sử dụng. LMZC-10 sử dụng lõi thép silicon hình xuyến kết hợp với vật liệu cách nhiệt đúc bằng nhựa epoxy.
Mạch lõi và từ tính
Lõi thép silicon hình xuyến cung cấp đường dẫn từ cần thiết cho cảm ứng điện từ. Mạch từ được thiết kế phù hợp giúp duy trì đặc tính biến đổi dòng điện ổn định và hỗ trợ hiệu suất đo đáng tin cậy.
Dây dẫn chính
Dây dẫn sơ cấp đi qua lõi có chức năng như cuộn sơ cấp một vòng. Sự sắp xếp này cho phép máy biến áp đo dòng điện chạy qua cáp hoặc thanh cái hiện có mà không cần cuộn sơ cấp nhiều vòng thông thường.
Cuộn dây thứ cấp
Cuộn thứ cấp sử dụng dây đồng có độ dẫn điện cao để tạo ra dòng điện đầu ra ổn định cho các công tơ và thiết bị bảo vệ được kết nối. Mạch thứ cấp phải được kết nối và xử lý chính xác theo thiết kế của thiết bị và các quy trình an toàn điện hiện hành.
Cách nhiệt và nhà ở
Sản phẩm sử dụng lớp cách nhiệt bằng nhựa epoxy và vỏ ngoài bằng nhựa ABS chống cháy. Vỏ bọc thiết bị đầu cuối trong suốt được bịt kín cũng được thiết kế để cải thiện tầm nhìn xung quanh khu vực kết nối đồng thời hỗ trợ công việc bảo trì và nối dây an toàn hơn.
Thông số kỹ thuật nào quan trọng nhất?
Việc chọn một máy biến dòng không chỉ đơn giản là phù hợp với dòng điện danh định. Các kỹ sư nên đánh giá hệ thống điện, mục đích đo lường, kích thước lắp đặt, yêu cầu về độ chính xác và yêu cầu bảo vệ cùng nhau.
| tham số | Tài liệu tham khảo LMZC-10 | Tại sao nó quan trọng |
|---|---|---|
| Mẫu sản phẩm | LMZC-10 | Xác định cấu hình sản phẩm áp dụng |
| Tần số định mức | 50/60Hz | Phù hợp với tần số hệ thống điện AC phổ biến |
| Dòng điện thứ cấp | 1A / 5A | Xác định khả năng tương thích với thiết bị được kết nối |
| Vật liệu | ABS chống cháy | Hỗ trợ bảo vệ cơ khí và an toàn điện |
| Cốt lõi | Thép silicon hình xuyến | Cung cấp đường dẫn từ tính để chuyển đổi dòng điện |
| cách nhiệt | Đúc nhựa epoxy | Cải thiện khả năng cách nhiệt và chống chịu môi trường |
| Điện áp hệ thống áp dụng | Dưới 35kV | Xác định phạm vi ứng dụng điện dự định |
Cấp chính xác và tải trọng định mức cũng cần được xem xét cẩn thận. Các ứng dụng khác nhau có thể yêu cầu máy biến dòng đo lường, máy biến dòng bảo vệ hoặc cấu hình cuộn dây kép. Phạm vi dòng điện chính được yêu cầu phải phù hợp với điều kiện vận hành thực tế thay vì chỉ được chọn từ dòng điện tối đa có thể.
Máy biến dòng xuyên lõi được sử dụng ở đâu?
Cấu trúc nhỏ gọn và cách bố trí dây dẫn trực tiếp xuyên qua lõi làm cho loại máy biến áp này phù hợp với nhiều ứng dụng đo lường và bảo vệ điện.
- Tủ phân phối điện:Hỗ trợ đo lường và giám sát dòng điện bên trong thiết bị phân phối.
- Tấm đo sáng:Cung cấp tín hiệu dòng điện cho hệ thống đo lường điện.
- Thiết bị đóng cắt trung thế:Có thể được tích hợp vào các cấu hình GIS, RMU và thiết bị đóng cắt phù hợp.
- Trạm biến áp:Hỗ trợ chức năng lấy mẫu hiện tại và bảo vệ rơle.
- Tự động hóa công nghiệp:Cho phép giám sát điện trong các hệ thống điều khiển điện công nghiệp.
- Hệ thống năng lượng tái tạo:Có thể hỗ trợ giám sát dòng điện khi thiết kế điện và thông số kỹ thuật của máy biến áp tương thích.
- Các dự án cải tạo:Cấu hình lõi chia phù hợp có thể đơn giản hóa việc lắp đặt xung quanh các dây dẫn hiện có khi thiết kế hệ thống cho phép.
Đối với công việc trang bị thêm, cần đánh giá các điều kiện lắp đặt trước khi lựa chọn. Cửa sổ lõi, kích thước dây dẫn, dòng điện định mức, yêu cầu cách điện và không gian lắp đặt sẵn có đều cần phải tương ứng với hệ thống thực tế.
Ưu điểm hiệu suất chính là gì?
Tích hợp nhỏ gọn
Cấu trúc dạng vòng cho phép dây dẫn sơ cấp đi qua lõi, tạo ra sự bố trí đo lường nhỏ gọn cho tủ điện và thiết bị đóng cắt.
Đo dòng điện ổn định
Lõi thép silicon hình xuyến và cuộn dây thứ cấp bằng đồng được thiết kế để cung cấp đặc tính biến đổi dòng điện ổn định cho các ứng dụng đo lường và bảo vệ.
Bảo vệ cách nhiệt
Đúc nhựa epoxy cung cấp cách điện và góp phần chống lại độ ẩm, bụi và các ứng suất cơ học của môi trường.
Ứng dụng linh hoạt
Chuỗi này có thể được cấu hình cho các phạm vi dòng chính và yêu cầu độ chính xác khác nhau. Do đó, việc lựa chọn sản phẩm có thể dựa trên việc ứng dụng tập trung vào các chức năng đo lường, bảo vệ hay kết hợp.
Giảm độ phức tạp cài đặt
Khi cấu hình máy biến áp hiện hành và điều kiện hệ thống cho phép, bố trí lõi xuyên hoặc lõi tách có thể giảm bớt công việc cần thiết để tích hợp phép đo dòng điện vào cơ sở hạ tầng điện hiện có.
Bạn nên chọn đúng mẫu như thế nào?
Quá trình lựa chọn đáng tin cậy bắt đầu từ hệ thống điện hơn là hình thức bên ngoài của máy biến áp. Trước khi đặt hàng, các kỹ sư và đội mua hàng cần xác nhận các thông tin sau:
- Dòng điện sơ cấp:Xác định dòng điện làm việc định mức và dự kiến của dây dẫn.
- Điện áp hệ thống:Xác nhận rằng máy biến áp phù hợp với mức điện áp dự kiến.
- Tính thường xuyên:Xác minh xem ứng dụng sử dụng hoạt động 50Hz hay 60Hz.
- Đầu ra thứ cấp:Chọn 1A hoặc 5A tùy theo đồng hồ đo, rơle hoặc thiết bị giám sát được kết nối.
- Lớp chính xác:Xác định yêu cầu về độ chính xác tùy theo việc máy biến áp được sử dụng để đo lường, đo sáng hay bảo vệ.
- Gánh nặng:Kiểm tra định mức VA yêu cầu của mạch thứ cấp.
- Cửa sổ lõi:Đảm bảo rằng cáp chính hoặc thanh cái có thể đi qua lõi một cách vật lý.
- Môi trường cài đặt:Xác nhận các điều kiện trong nhà/ngoài trời, nhiệt độ, độ ẩm, ô nhiễm và khả năng bảo vệ bao vây sẵn có.
Đối với các dự án điện lớn hơn, các thông số này cần được xem xét cùng với thiết kế đo lường và bảo vệ hoàn chỉnh. Máy biến dòng được chọn chính xác sẽ giúp ngăn chặn sự không tương thích giữa máy biến áp và thiết bị giám sát hạ lưu.
Những thực hành cài đặt nào nên được tuân theo?
Việc lắp đặt đúng là điều cần thiết cho cả an toàn điện và hiệu suất đo lường. Dây dẫn chính phải đi qua tâm lõi như được chỉ định trong thiết kế sản phẩm, giúp duy trì sự phân bố từ thông như dự định.
- Xác nhận định mức máy biến áp trước khi lắp đặt.
- Kiểm tra xem dây dẫn chính có vừa khít qua cửa sổ lõi không.
- Giữ dây dẫn ở vị trí thích hợp trong lõi.
- Đảm bảo các thiết bị đầu cuối thứ cấp được kết nối chính xác.
- Thực hiện theo các yêu cầu áp dụng cho nối đất thứ cấp.
- Không vận hành mạch thứ cấp của máy biến dòng điện trong điều kiện mạch hở không an toàn.
- Sử dụng phần cứng gắn cách điện thích hợp nếu cần.
- Kiểm tra các thiết bị đầu cuối và cách điện trong quá trình bảo trì theo lịch trình.
Việc lắp đặt điện phải luôn được thực hiện bởi nhân viên có trình độ, tuân theo các quy định hiện hành của địa phương, bản vẽ hệ thống và hướng dẫn của nhà sản xuất.
Câu hỏi thường gặp
Mục đích chính của Máy biến dòng xuyên lõi là gì?
Mục đích chính của nó là biến dòng điện xoay chiều cao thành dòng điện thứ cấp thấp hơn có thể được sử dụng để đo lường, đo sáng, giám sát và bảo vệ rơle.
Những tùy chọn dòng điện thứ cấp nào có sẵn cho LMZC-10?
Thông tin sản phẩm LMZC-10 liệt kê các tùy chọn dòng điện thứ cấp 1A và 5A. Tùy chọn thích hợp phụ thuộc vào yêu cầu của thiết bị đo lường hoặc bảo vệ được kết nối.
Máy biến áp được thiết kế cho dải điện áp nào?
LMZC-10 dành cho các hệ thống điện xoay chiều có điện áp hoạt động dưới 35kV, với khả năng tùy chỉnh có sẵn cho các ứng dụng như 10kV, 24kV và 35kV theo yêu cầu của dự án.
Thiết kế xuyên lõi có thể được sử dụng cho các ứng dụng trang bị thêm không?
Đúng. Cấu hình lõi xuyên hoặc lõi tách phù hợp có thể hữu ích cho các dự án trang bị thêm và bảo trì vì dây dẫn sơ cấp có thể đi qua máy biến áp mà không cần cuộn sơ cấp chuyên dụng thông thường. Tính khả thi của việc cài đặt thực tế phụ thuộc vào cấu hình hệ thống cụ thể.
Vật liệu nào được sử dụng trong cấu trúc LMZC-10?
Máy biến áp sử dụng lõi thép silicon hình xuyến, cuộn dây thứ cấp bằng đồng có độ dẫn điện cao, cách điện đúc bằng nhựa epoxy và vỏ ABS chống cháy.
Sản phẩm có phù hợp để lắp đặt ngoài trời không?
Thông tin sản phẩm được tham chiếu chủ yếu mô tả các ứng dụng trong nhà. Do đó, việc sử dụng ngoài trời phải được đánh giá theo vỏ bọc, điều kiện môi trường, yêu cầu cách nhiệt và cấu hình dành riêng cho dự án.
Phần kết luận
Máy biến dòng xuyên lõi cung cấp một cách tiếp cận thực tế để đo dòng điện và bảo vệ dòng điện trong hệ thống phân phối điện bằng cách sử dụng cáp sơ cấp hoặc thanh cái làm dây dẫn chính xuyên qua lõi từ. Đối với các ứng dụng liên quan đến thiết bị đóng cắt, tủ phân phối, bảng đo sáng, trạm biến áp và hệ thống điện công nghiệp, việc kết hợp cẩn thận dòng điện sơ cấp, điện áp, tần số, đầu ra thứ cấp, độ chính xác, tải trọng và kích thước lắp đặt là điều cần thiết.
LMZC-10 của Anqiang Power kết hợp lõi thép silicon hình xuyến, cuộn thứ cấp bằng đồng, cách điện bằng nhựa epoxy và vỏ nhỏ gọn dành cho các ứng dụng yêu cầu lấy mẫu và bảo vệ dòng điện đáng tin cậy. Nếu bạn đang chọn một máy biến dòng cho hệ thống lắp đặt mới, dự án trang bị thêm hoặc hệ thống phân phối điện tùy chỉnh, hãy xem lại thông số kỹ thuật của Máy biến dòng xuyên lõi vàliên hệ với chúng tôivới các yêu cầu về dòng điện, mức điện áp, cấp chính xác, dòng điện thứ cấp và lắp đặt định mức của bạn để thảo luận về giải pháp phù hợp.
