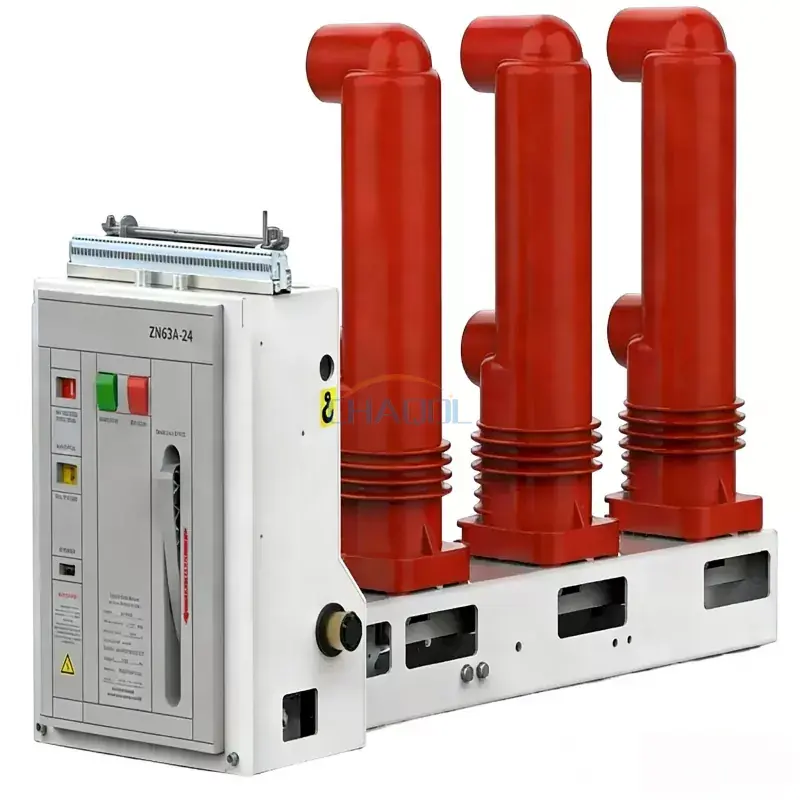

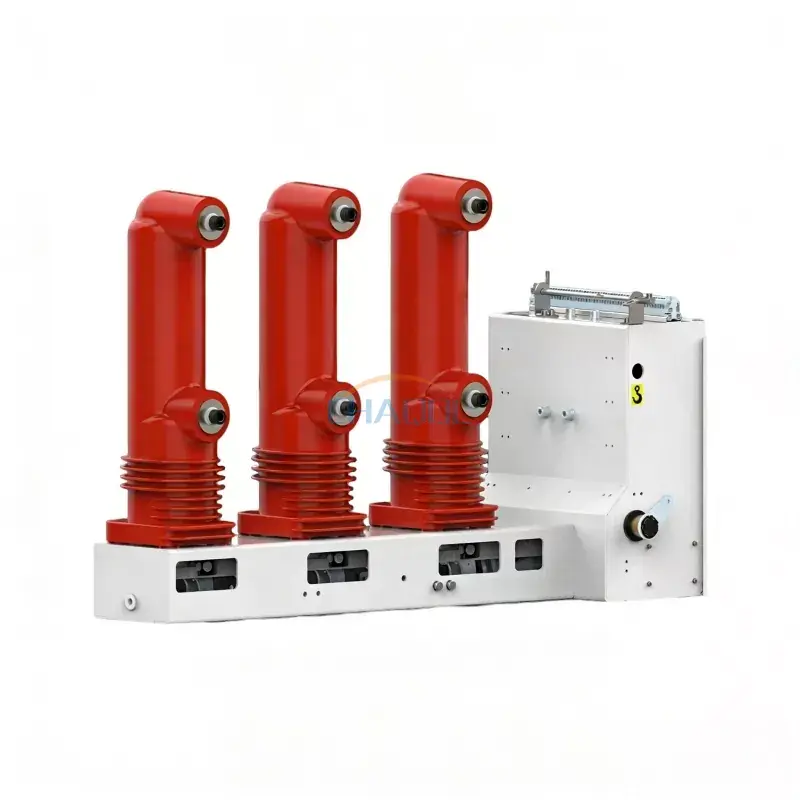

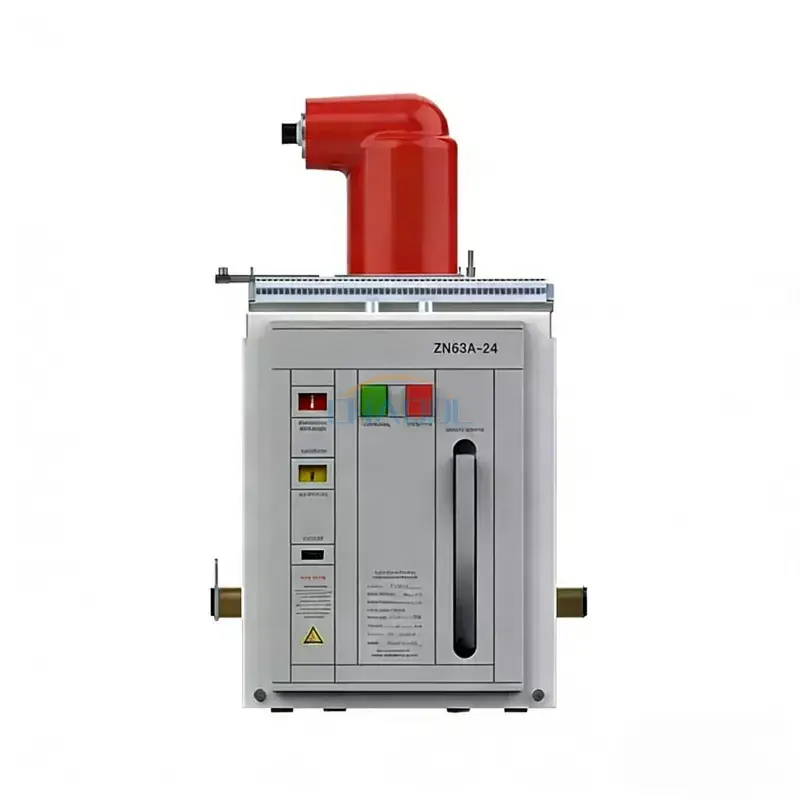

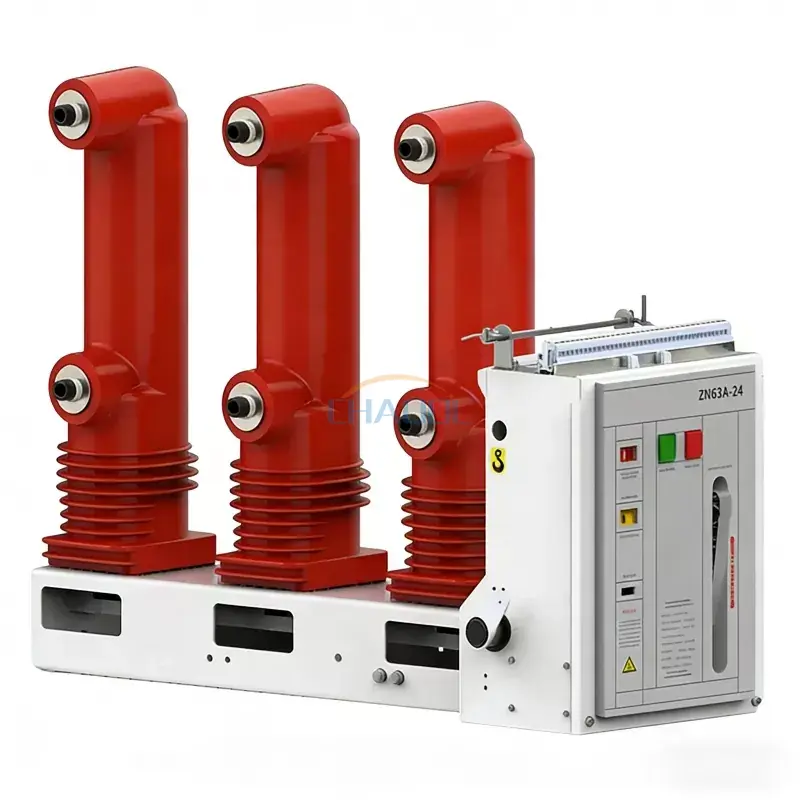

Máy cắt chân không gắn bên 24kV

Model sản phẩm máy cắt chân không gắn bên 24KV là ZN63A (VS1)-24. Nó được sử dụng trong hệ thống điện ba pha AC 50Hz với điện áp định mức 24kV. Tính năng cốt lõi của nó là thiết kế tích hợp cơ cấu vận hành và thân cầu dao. Nó có thể được lắp đặt cố định hoặc sử dụng như một thiết bị có thể kéo ra được với cơ cấu xe đẩy. Nó có thể được áp dụng cho nhiều loại tải khác nhau và các dịp hoạt động thường xuyên, đồng thời có thể được sử dụng để bảo vệ và điều khiển thiết bị điện trong các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện và trạm biến áp, đồng thời đặc biệt thích hợp cho các ngành luyện kim, hóa chất và than.

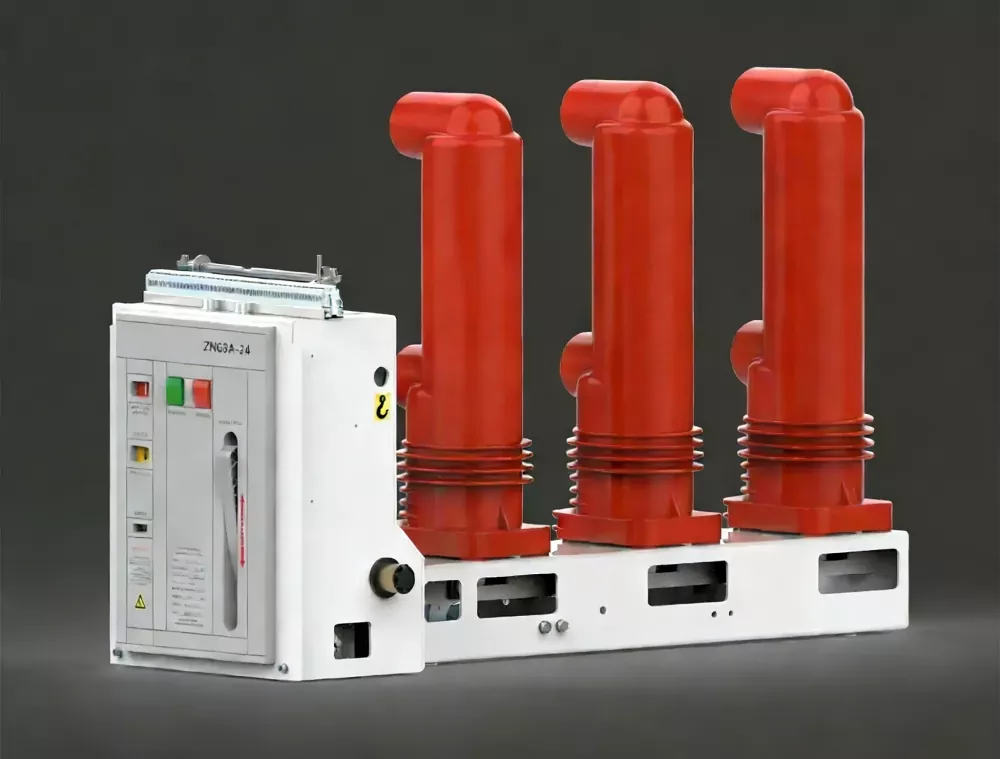

Sơ đồ ngoại hình

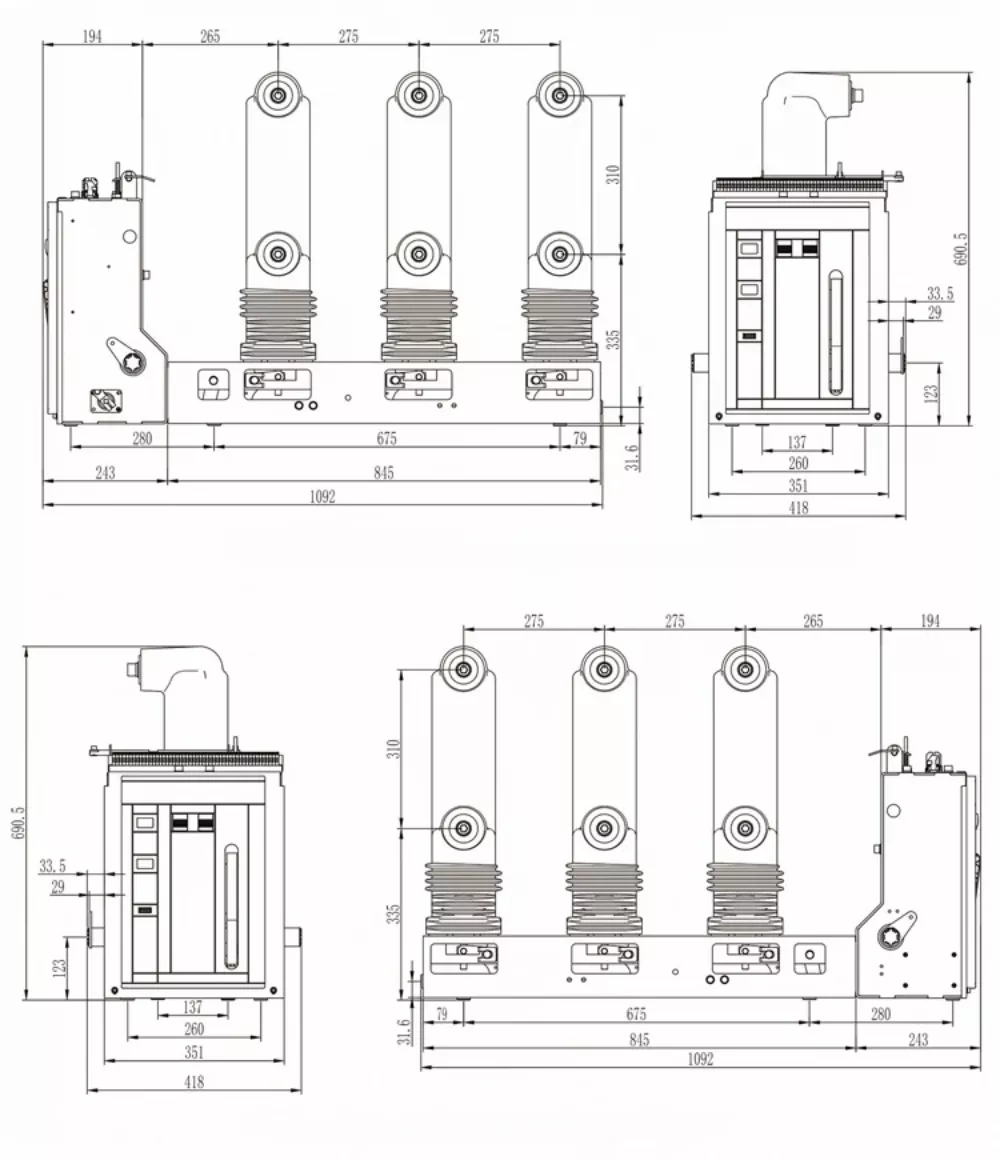

Sơ đồ kích thước

Thông số kỹ thuật

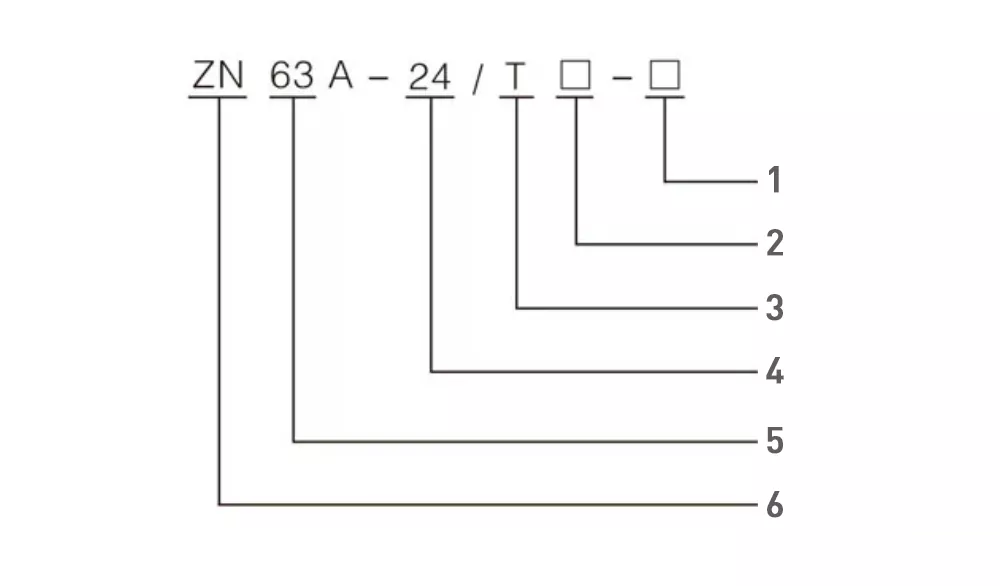

1—Dòng điện ngắn mạch định mức (KA )

2—Dòng điện định mức (A)

3—Cơ chế phóng

4—Điện áp định mức (KV)

5—Số thiết kế

6—Bộ ngắt mạch chân không trong nhà

Đặc điểm kết cấu

1. Máy cắt chân không gắn bên 24kV sử dụng bộ ngắt chân không bằng gốm hoặc thủy tinh kín ở giữa, có vật liệu tiếp xúc bằng đồng-crom và cấu trúc tiếp xúc từ trường dọc hình cốc, dẫn đến tốc độ mài mòn điện thấp, tuổi thọ điện cao, tiếp xúc cao chịu được điện áp, cường độ cách điện ổn định, tốc độ phục hồi tắt hồ quang nhanh, mức cắt dòng điện thấp và khả năng cắt mạnh.

2. Nó sử dụng cơ chế vận hành lưu trữ năng lượng lò xo được sắp xếp theo chiều ngang với cả chức năng lưu trữ năng lượng bằng tay và điện.

3. Nó sử dụng cấu trúc trụ ba pha. Trụ ba pha và máy biến dòng sử dụng vật liệu cách điện rắn bằng nhựa epoxy ngoài trời nhập khẩu hoặc nhựa epoxy trong nhà được phủ lớp cách điện rắn bằng cao su silicon, có khả năng chịu được nhiệt độ cao và thấp, bức xạ UV và lão hóa cũng như khả năng chống ẩm và ngưng tụ tốt.

Môi trường hoạt động

1. Nhiệt độ không khí xung quanh: -15oC đến 40oC

2. Độ cao: Không quá 1000m (Nếu cần độ cao cao hơn thì mức cách nhiệt định mức phải được tăng lên tương ứng).

3. Cường độ địa chấn: Không quá 8 độ.

4. Độ ẩm tương đối: Trung bình ngày không quá 95%, trung bình tháng không quá 90%.

5. Máy cắt chân không gắn bên 24kV phù hợp với những vị trí không có nguy cơ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động mạnh.
