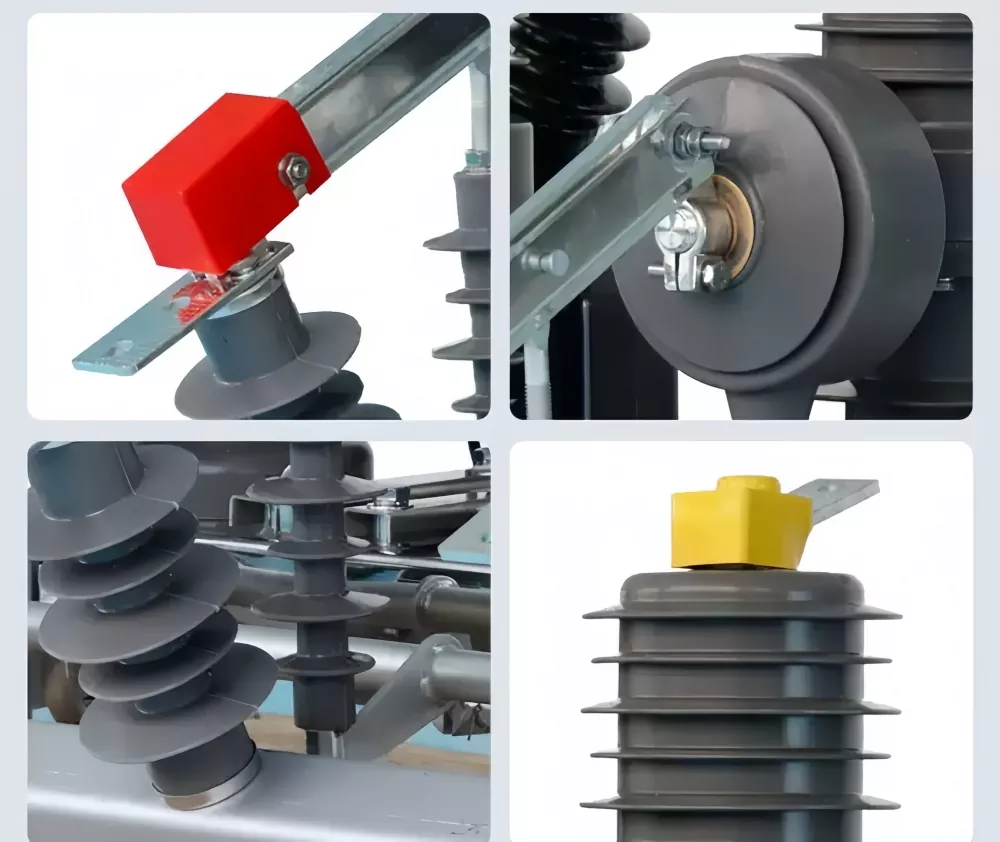

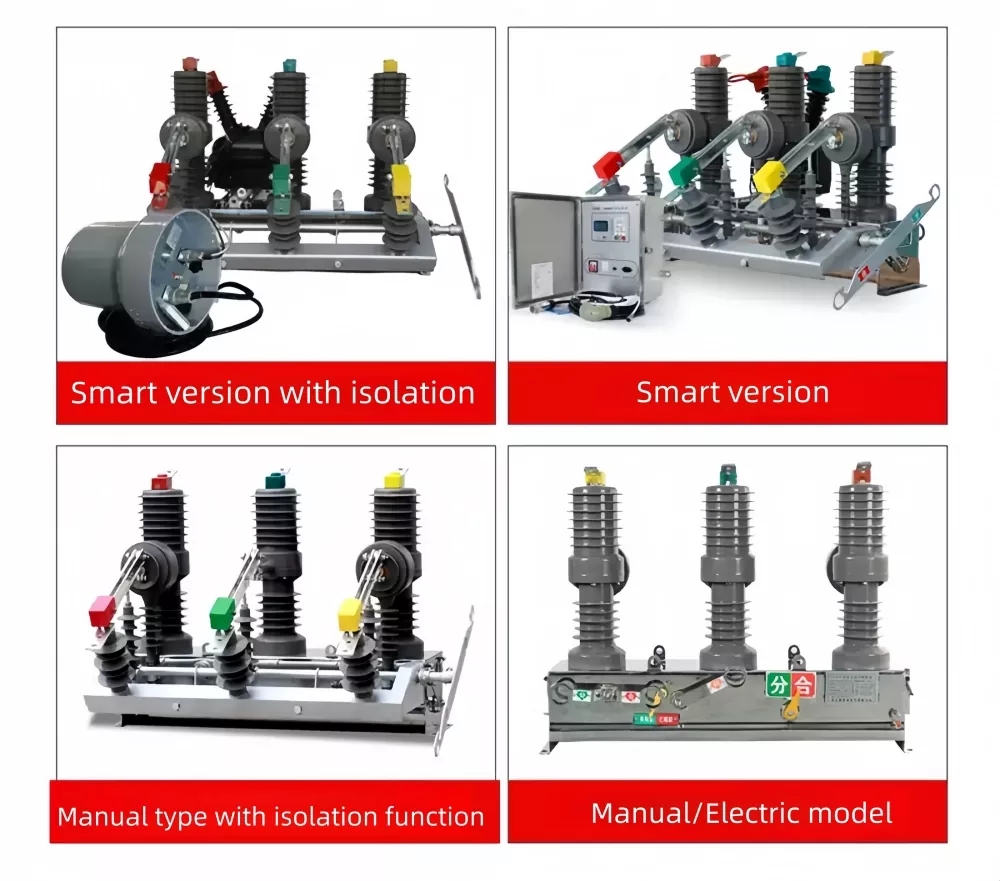

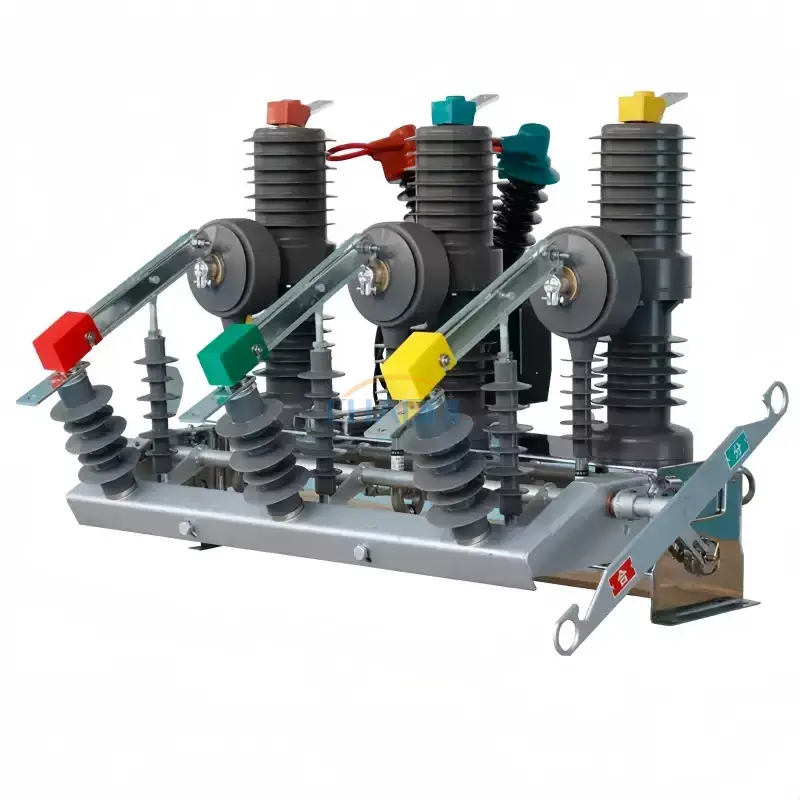

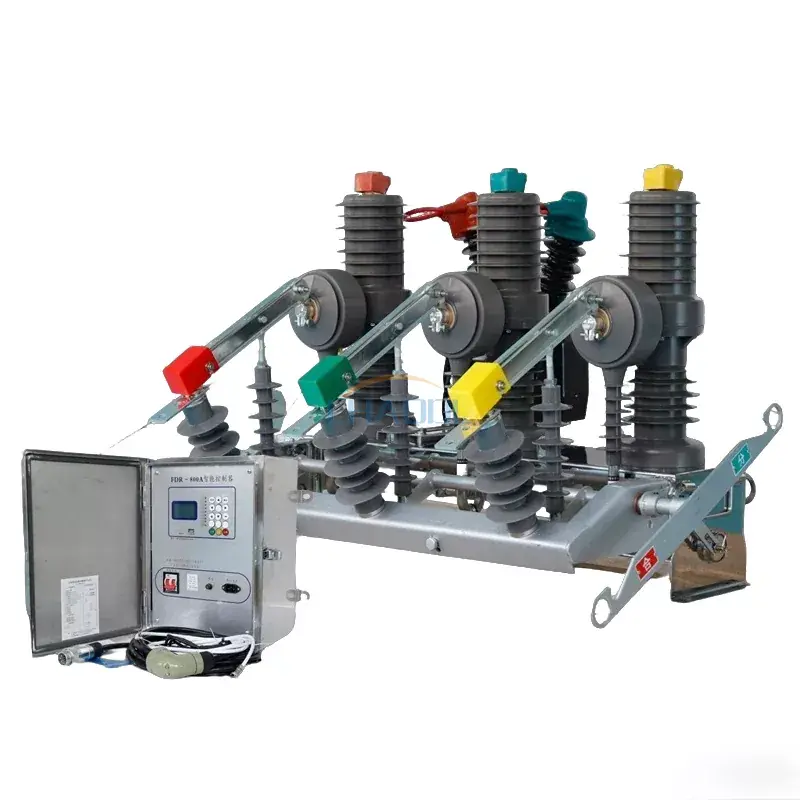

Bộ ngắt mạch nam châm vĩnh cửu ngoài trời

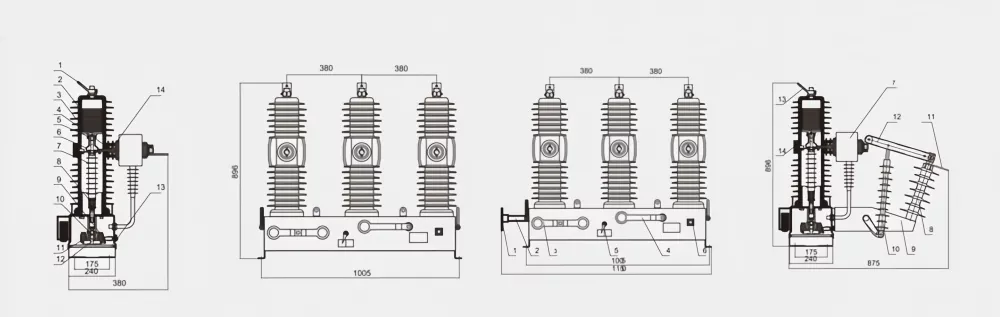

1-Ổ cắm phía trên

2-Bộ ngắt chân không

3-Ống cách điện

4-Dòng thoát phía dưới

5-Kẹp dẫn điện

6-Kết nối mềm

7-Thanh kéo cách điện

8-Lò xo áp suất tiếp xúc

9-Mở lò xo

10-Bảng kết nối trình điều khiển

11-Trục đầu ra cơ khí

12-Cơ chế hoạt động

13-Hộp thể chế

14-Máy biến dòng

1-Tay cầm vận hành

2-Trục cách ly

3-Tay cầm đóng mở bằng tay ngắt mạch

4-Tay cầm lưu trữ năng lượng ngắt mạch

5-Hướng dẫn tách và kết hợp

6-Phích cắm dây

7-Máy biến dòng

8-Chất cách điện

9-Giá cách ly

10-Thanh mẫu cách điện

11-Khối đầu cuối (phía đầu vào)

12-Lưỡi cách ly

Khối 13 đầu cuối (đầu ra)

14-ngắt

Tên dự án

Giá trị tham số

Điện áp định mức

12/24kV

Tần số định mức

50Hz

Đánh giá hiện tại

630/1250A

Dòng điện ngắn mạch định mức

20/25kA

Dòng điện chịu được đỉnh định mức (giá trị đỉnh)

50/63kA

Định mức ngắn mạch tạo ra giá trị đỉnh hiện tại

50/63kA

Trình tự vận hành định mức

0-0,3s-CO-180s-CO

Tuổi thọ cơ khí

10.000 lần

Dòng điện cắt ngắn mạch định mức và số lần cắt

20 lần

Kiểm tra điện áp chịu tần số nguồn 1 phút cho mạch thứ cấp

2kV

Giá trị đỉnh điện áp chịu xung sét

125/145kA

Cân nặng

115kg
