Máy cắt SF6 ngoài trời 126KV

Bộ ngắt mạch SF6 ngoài trời 126KV (model LW36-126) là thiết bị chuyển mạch cấp truyền tải điện áp cao được thiết kế cho các trạm biến áp lưới điện, hệ thống truyền tải tiện ích và mạng điện công nghiệp quy mô lớn. Nó được sử dụng rộng rãi để điều khiển, bảo vệ và chuyển đổi dòng tải, dòng quá tải và dòng sự cố ngắn mạch, đồng thời cũng có thể hoạt động như một bộ ngắt mạch buộc trong các hệ thống điện được kết nối với nhau.

Máy cắt SF6 ngoài trời 126KV này sử dụng khí lưu huỳnh hexafluoride (SF6) làm môi trường cách điện và dập hồ quang, kết hợp với cấu trúc một cột, một ngắt cho mỗi cực. Trong quá trình gián đoạn, nguyên lý dập hồ quang tự năng lượng tạo ra dòng khí tốc độ cao bên trong buồng hồ quang để làm mát và dập tắt hồ quang một cách hiệu quả, đảm bảo hiệu suất cắt ổn định trong điều kiện sự cố cao.

Được trang bị cơ cấu vận hành lò xo động cơ dẫn động CT và hệ thống liên kết cơ học ba giai đoạn, LW36-126 mang lại hiệu suất chuyển mạch chính xác, độ tin cậy cơ học cao và độ ổn định vận hành lâu dài tuyệt vời trong môi trường ngoài trời đòi hỏi khắt khe.

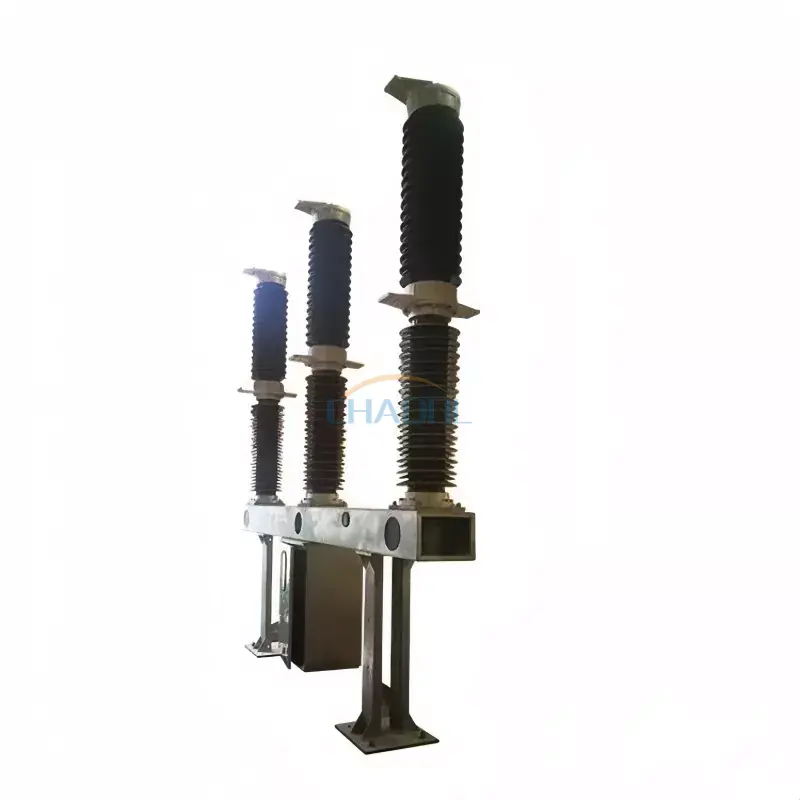

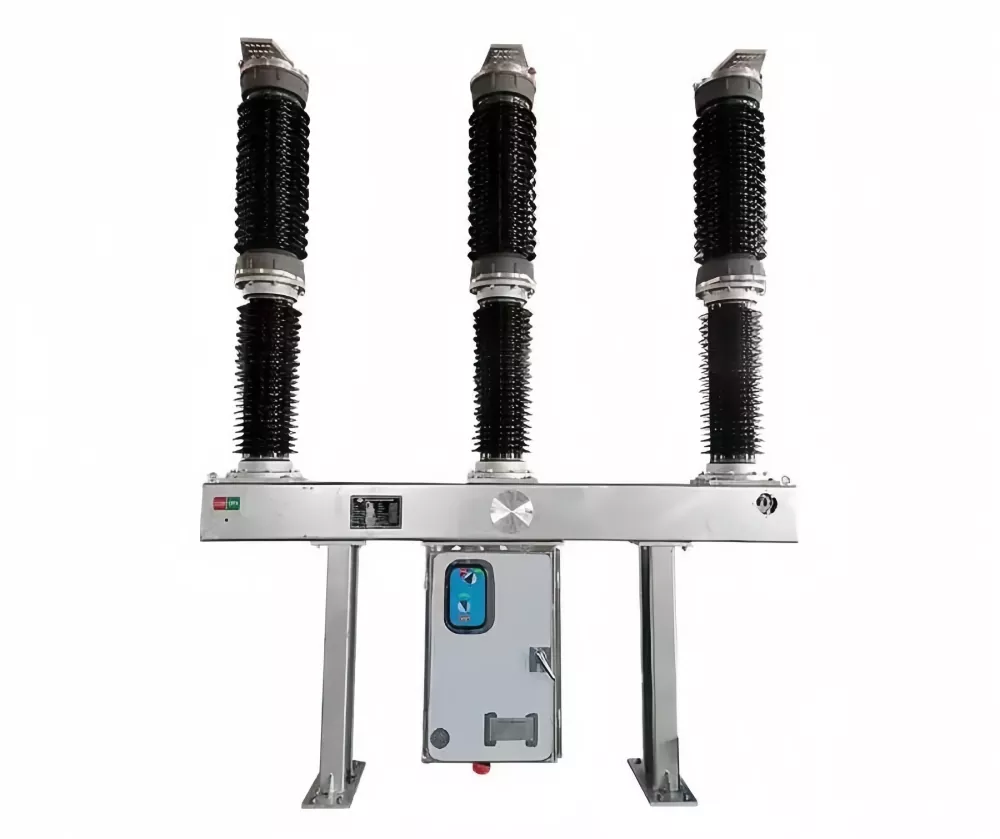

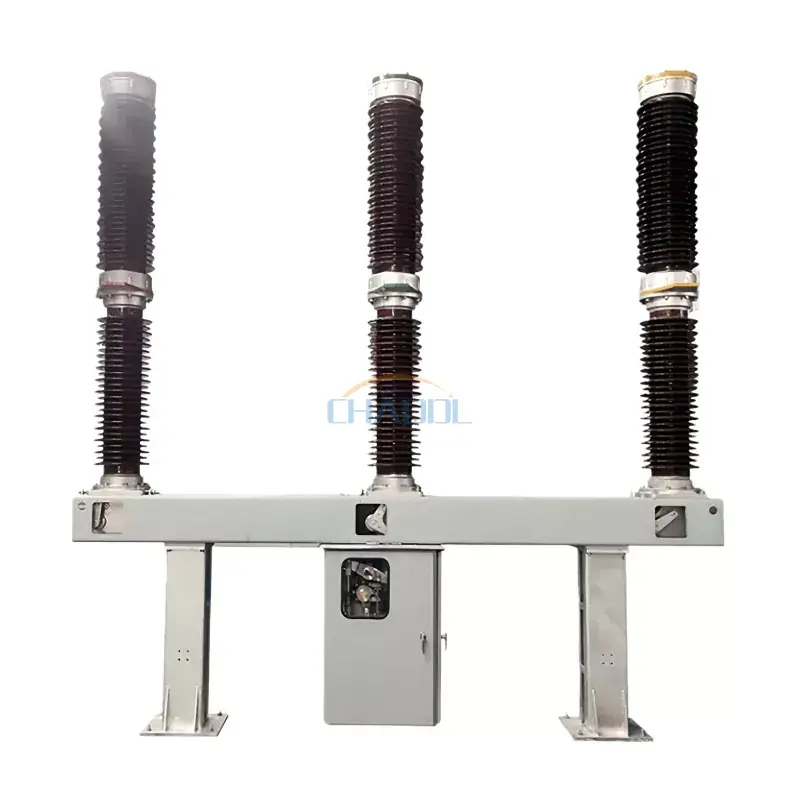

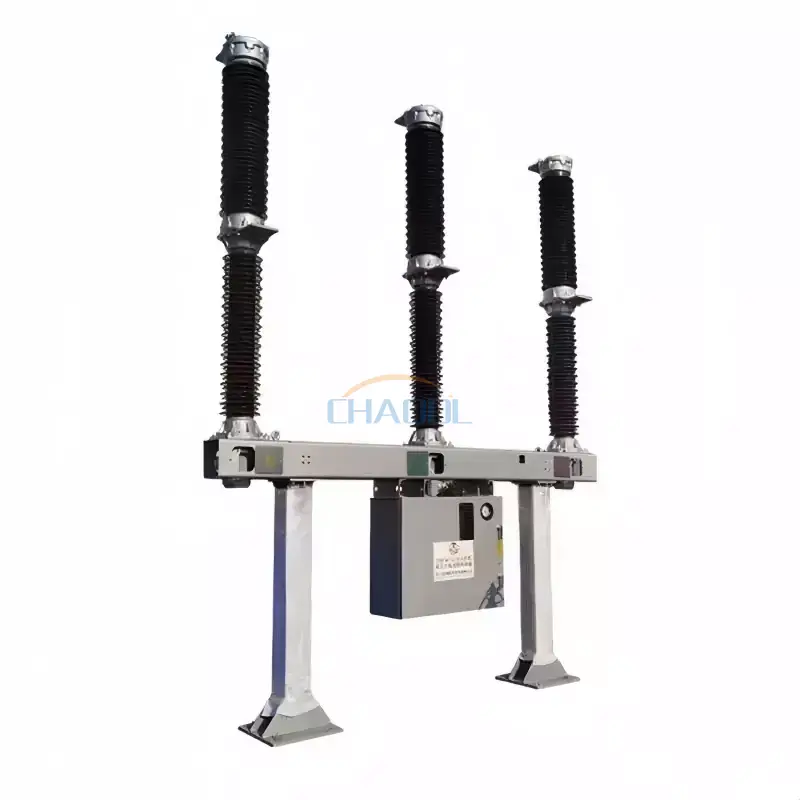

Hình thức sản phẩm

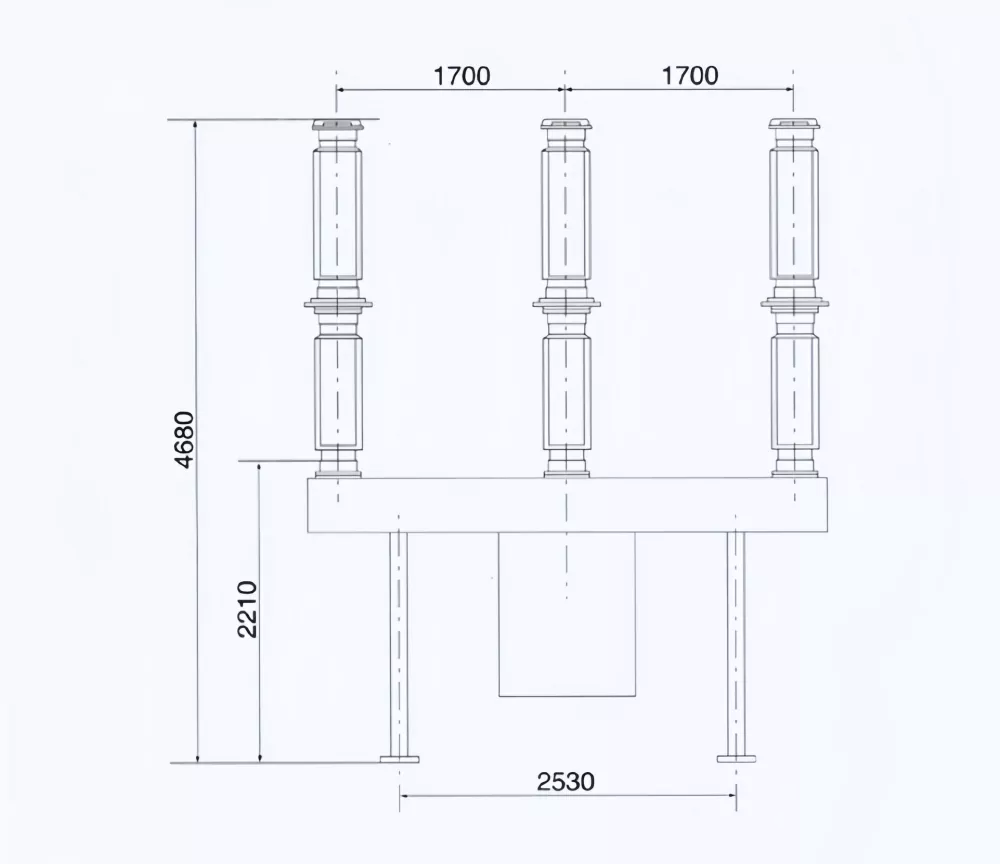

Sơ đồ kích thước sản phẩm

Môi trường hoạt động

• Độ cao lắp đặt: 3000 mét so với mực nước biển
• Nhiệt độ môi trường xung quanh: -30°C đến +40°C
• Tốc độ gió tối đa: 34 m/s
• Mức độ ô nhiễm: Loại III (25 mm/kV)

Thông số kỹ thuật

Tính năng sản phẩm

• Chất cách điện bằng khí SF6 tiên tiến đảm bảo khả năng dập hồ quang và hiệu suất điện môi tuyệt vời.
• Thiết kế cột đơn, cột đơn giúp giảm độ phức tạp cơ học và cải thiện độ tin cậy.
• Công suất ngắt cao lên tới 40kA để ngắt khi có sự cố ở cấp độ truyền tải.
• Cơ cấu vận hành lò xo điều khiển bằng CT đảm bảo hoạt động chuyển mạch ổn định và chính xác.
• Thích hợp cho môi trường ngoài trời khắc nghiệt với khả năng chống ô nhiễm, gió và biến đổi nhiệt độ mạnh mẽ.
• Tuổi thọ cơ học dài với yêu cầu bảo trì thấp đối với người vận hành lưới điện.
• Tương thích với các hệ thống tự động hóa trạm biến áp và điều khiển từ xa hiện đại.

Cấu trúc sản phẩm & Nguyên lý làm việc

Cầu dao SF6 ngoài trời 126KV bao gồm buồng dập hồ quang chứa đầy khí SF6, tích hợp máy biến dòng, cơ cấu vận hành, kết cấu đỡ cách điện và hệ thống vỏ thép. Khí SF6 đóng vai trò vừa là môi trường cách điện vừa làm môi trường dập tắt hồ quang, mang lại độ bền điện môi cao và khả năng phục hồi nhanh chóng sau khi bị gián đoạn.

Trong điều kiện sự cố, cơ cấu vận hành khiến tiếp điểm chuyển động tách ra, tạo ra dòng khí SF6 tốc độ cao bên trong buồng hồ quang. Luồng khí này làm mát nhanh chóng và khử ion hồ quang, đảm bảo ngắt dòng điện sự cố điện áp cao một cách an toàn. Hệ thống liên kết cơ học ba giai đoạn đảm bảo hoạt động cực đồng bộ và tính nhất quán khi đứt cao.

Ứng dụng

• Trạm biến áp truyền tải cao áp
• Hệ thống kết nối lưới điện
• Mạng lưới truyền tải và phân phối tiện ích
• Nhà máy thủy điện và nhiệt điện
• Hệ thống điện cao thế công nghiệp
• Các dự án cơ sở hạ tầng và năng lượng quy mô lớn
• Hệ thống điện đường sắt và giao thông

Câu hỏi thường gặp

một là gìMáy cắt SF6 ngoài trời 126KVdùng để làm gì?

Nó được sử dụng để ngắt và điều khiển dòng điện cao áp trong mạng lưới truyền tải, đảm bảo vận hành an toàn các trạm biến áp và hệ thống điện khi có sự cố hoặc thao tác chuyển mạch.

Tại sao khí SF6 được sử dụng trong máy cắt?

Khí SF6 có đặc tính cách điện và dập tắt hồ quang tuyệt vời, cho phép ngắt dòng điện sự cố điện áp cao một cách hiệu quả trong khi vẫn duy trì kích thước thiết bị nhỏ gọn.

LW36-126 có phù hợp để lắp đặt ngoài trời không?

Đúng. cácMáy cắt SF6 ngoài trời 126KVđược thiết kế đặc biệt cho các trạm biến áp ngoài trời và có thể hoạt động đáng tin cậy trong điều kiện môi trường khắc nghiệt.

Ưu điểm so với cầu dao truyền thống là gì?

So với máy cắt dùng dầu, máy cắt SF6 có độ tin cậy cao hơn, chi phí bảo trì thấp hơn, khả năng dập hồ quang nhanh hơn và hiệu suất tốt hơn trong điều kiện điện áp cao.
