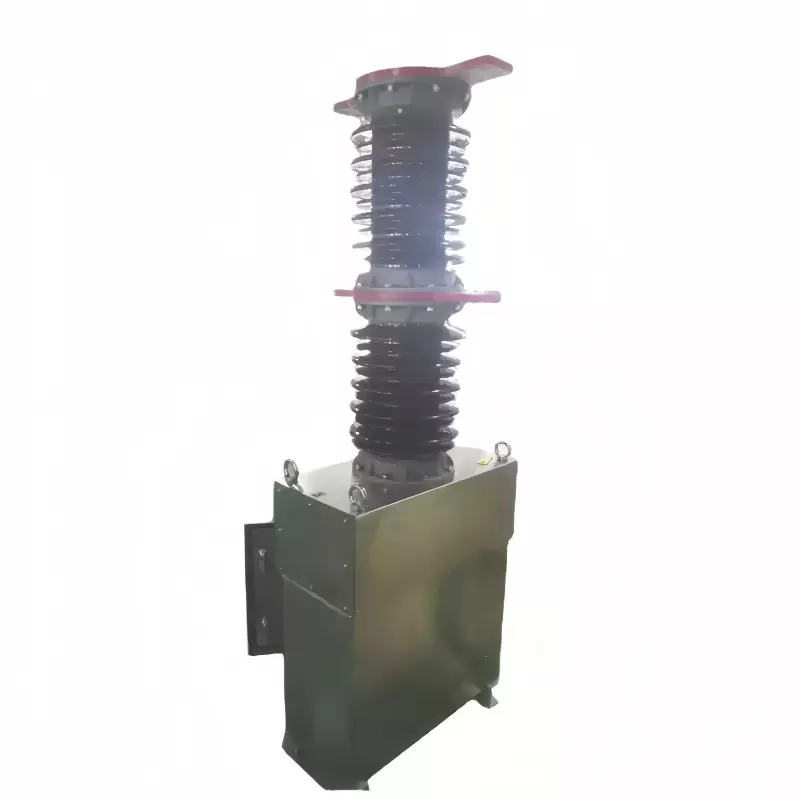

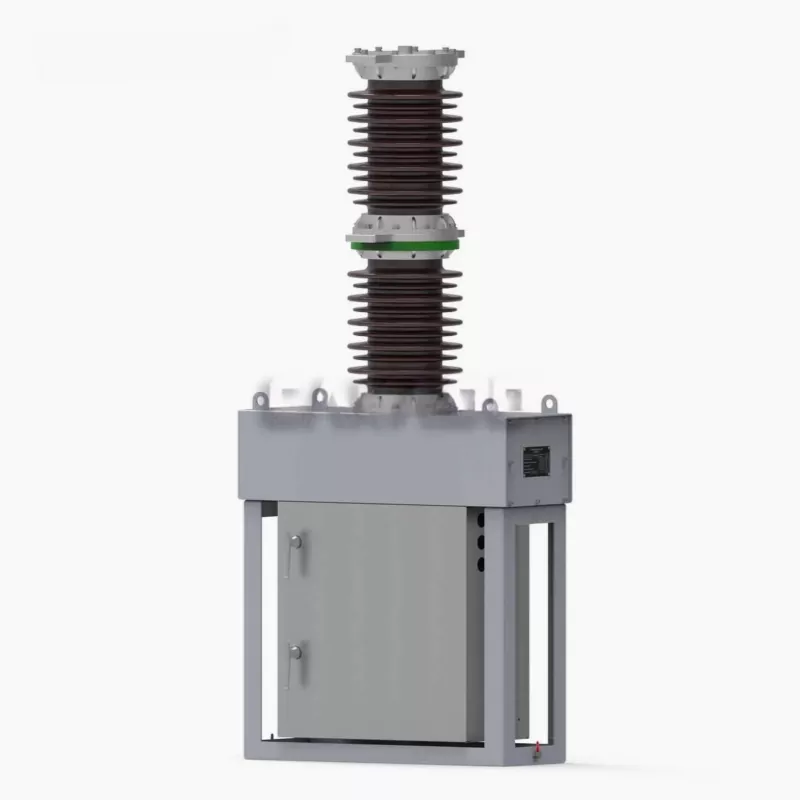

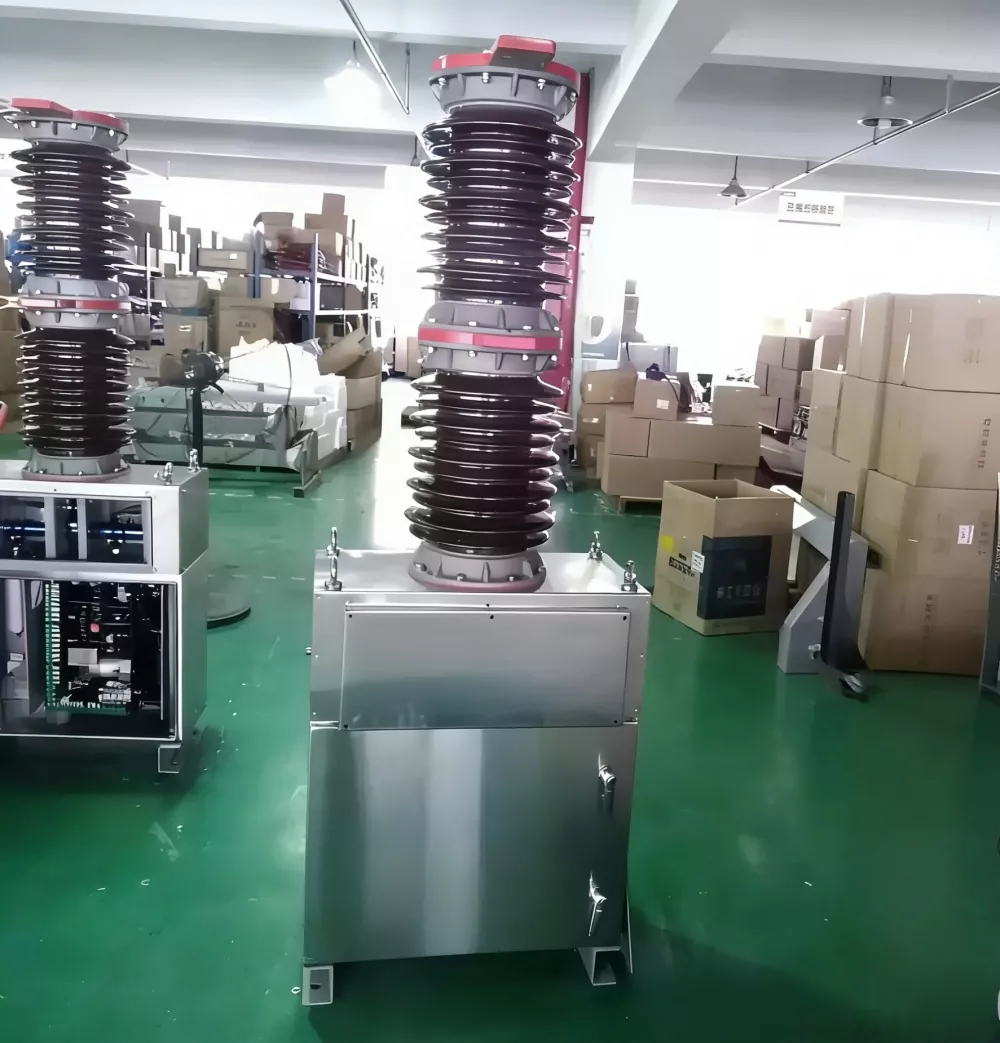

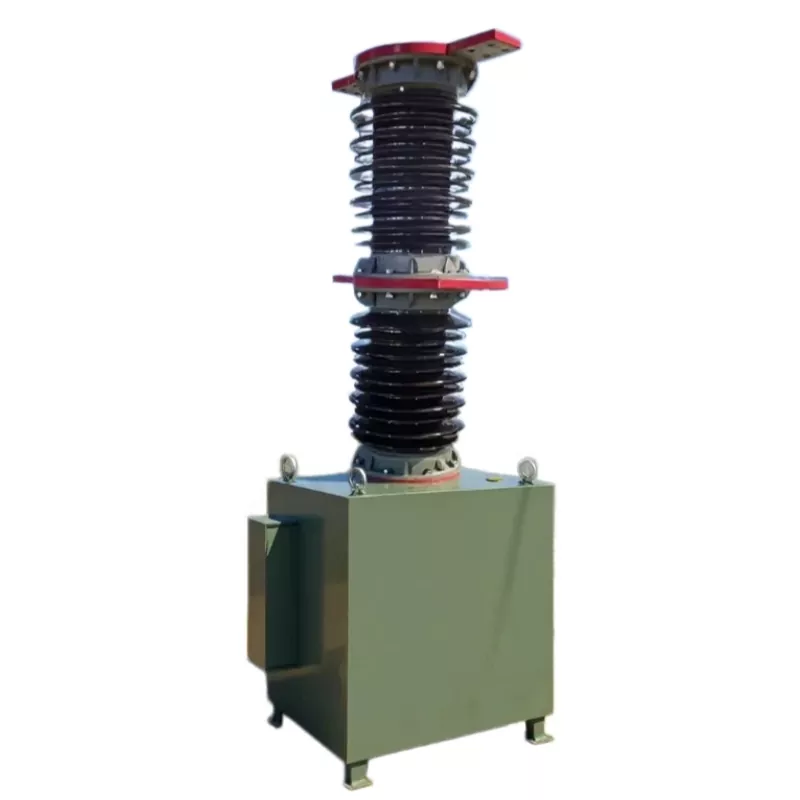

cácMáy cắt chân không đơn cực 27,5kV(Dòng ZW7) được thiết kế đặc biệt cho các hệ thống phân phối điện đường sắt điện khí hóa, trong đó hiệu suất chuyển mạch đáng tin cậy và khả năng gián đoạn khi xảy ra sự cố cao là rất quan trọng. Nó được sử dụng rộng rãi trong các mạng điện kéo hoạt động ở mức 27,5kV, mang lại hiệu suất ổn định trong điều kiện chuyển đổi thường xuyên và điều kiện ngoài trời khắc nghiệt.
Được thiết kế với buồng dập hồ quang chân không và cấu trúc đơn cực nhỏ gọn,Máy cắt chân không đơn cực 27,5kVđảm bảo ngắt nhanh dòng điện sự cố đồng thời giảm thiểu yêu cầu bảo trì. Thiết kế gọn nhẹ giúp nó phù hợp cho các ứng dụng cấp điện gắn trên cột và trạm biến áp.
Thông số kỹ thuật của máy cắt một cực ZW7
|
Tên thông số |
Giá trị số |
|
Điện áp định mức |
27,5KV |
|
Tần số định mức |
50Hz |
|
Xếp hạng hiện tại |
630/1250/1600/2000/2500 Một |
|
Dòng điện cắt ngắn mạch định mức |
25/20/31,5 K.A |
|
Dòng điện tạo ngắn mạch định mức (Đỉnh) |
50/63/80 KA |
|
Dòng điện ổn định động định mức (Đỉnh) |
50/63/80 KA |
|
Dòng điện ổn định nhiệt định mức (RMS) |
25/20/31,5 K.A |
|
Đánh giá ngắn mạch thời gian hiện tại |
30 lần |
|
Thời gian ổn định nhiệt định mức |
4 giây |
|
Trình tự vận hành định mức |
CO-0,3S-CO-180s-CO |
|
Cuộc sống cơ khí |
10000 lần |
|
Độ dày tiếp xúc cho phép |
4 mm |
|
Mạch thứ cấp Tần số điện 1 phút chịu được điện áp |
2 KV |
|
Cân nặng |
500/750Kg |
Thông số cơ học của máy cắt một cực ZW7
|
Tên |
Giá trị số |
|
Khe hở giữa các tiếp điểm mở |
18±1mm |
|
Liên hệ đi du lịch quá mức |
4 ±1mm |
|
Khoảng cách trung tâm giữa các pha |
700±1,5 mm |
|
Thời gian nảy của tiếp điểm đóng |
5ms |
|
Bật tắt ba pha không đồng bộ |
2ms |
|
Giờ mở cửa |
50ms |
|
Thời gian đóng (đóng điện) |
100ms |
|
Tốc độ mở trung bình |
1,4-1,8m/giây |
|
Tốc độ đóng trung bình |
0,9-1,1 m/s |
|
Điện trở của mạch dẫn từng pha |
50 μΩ |
Máy cắt chân không đơn cực 27,5kV dòng ZW7 sử dụng cấu trúc mô-đun bao gồm bộ ngắt chân không, chất cách điện bằng sứ hoặc composite cường độ cao, cơ cấu vận hành lò xo và máy biến dòng tích hợp. Cấu hình nhỏ gọn giúp giảm không gian lắp đặt trong khi vẫn duy trì hiệu suất cách điện tuyệt vời.
Thiết kế cột kín của nó giúp cải thiện khả năng chống ẩm, bụi và ô nhiễm, khiến nó phù hợp cho các ứng dụng đường sắt ngoài trời dài hạn với yêu cầu bảo trì tối thiểu.
1. Hệ thống cấp điện lực kéo đường sắt (đường dây trên không 27,5kV);
2. Ứng dụng phân đoạn và trung chuyển đường sắt đô thị;
3. Trạm biến áp, trạm chuyển mạch và hệ thống bảo vệ đường dây trên không;
4. Nâng cấp cơ sở hạ tầng đường sắt và các dự án cải tạo không dùng dầu;
Cài đặt củaMáy cắt chân không đơn cực 27,5kVthường được thực hiện trên các cột điện hoặc tháp thép. Việc nối đất và căn chỉnh thích hợp là rất cần thiết để đảm bảo sự ổn định trong hoạt động.
Sau khi cài đặt, việc kiểm tra chức năng bao gồm vận hành đóng/mở và xác minh thời gian phải được hoàn thành trước khi tích hợp hệ thống.
Câu hỏi 1: Ứng dụng chính của Máy cắt chân không đơn cực 27,5kV là gì?
Trả lời: Nó chủ yếu được sử dụng trong các hệ thống điện khí hóa đường sắt để chuyển mạch và bảo vệ các đường dây trên không và đường dây trên không có điện áp kéo 27,5kV.
Câu 2: Tại sao công nghệ chân không được sử dụng trong bộ ngắt mạch này?
Trả lời: Ngắt chân không giúp dập tắt hồ quang nhanh, độ bền điện môi cao và tuổi thọ điện dài, lý tưởng cho các hoạt động thường xuyên.
Câu 3: Nó có thể được sử dụng cho các dự án trang bị thêm không?
Trả lời: Có, nó được sử dụng rộng rãi trong việc nâng cấp trang bị thêm từ dầu sang chân không do cấu trúc nhỏ gọn và thiết kế không chứa dầu.
Q4: Nó phù hợp với môi trường nào?
Trả lời: Nó được thiết kế cho môi trường đường sắt ngoài trời, bao gồm độ ẩm cao, ô nhiễm và biến đổi nhiệt độ rộng.
Câu 5: Nó có cần bảo trì thường xuyên không?
Trả lời: Yêu cầu bảo trì là tối thiểu do bộ ngắt chân không kín và cấu trúc cơ khí bền.
