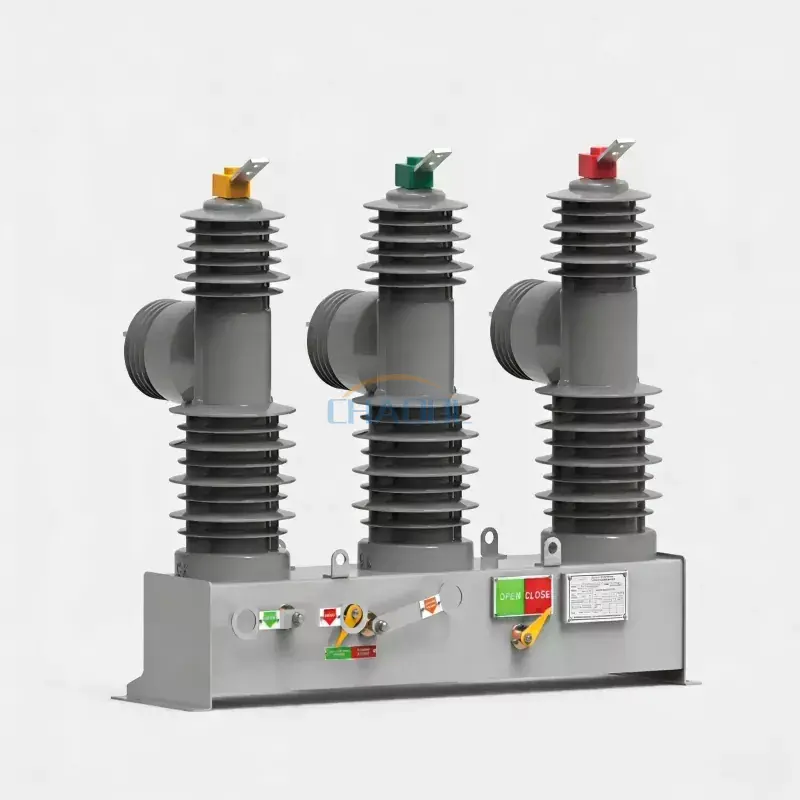

Bộ ngắt mạch điện áp cao gắn cực 24kV là bộ ngắt mạch chân không ngoài trời dòng ZW32-24 được thiết kế cho các hệ thống phân phối điện trung áp. Nó được sử dụng rộng rãi để chuyển đổi dòng tải, ngắt dòng quá tải và xóa các lỗi ngắn mạch trong mạng điện. Với công nghệ ngắt chân không tiên tiến, cấu trúc chống ăn mòn và cơ chế vận hành đáng tin cậy, máy cắt này đảm bảo hoạt động an toàn và ổn định trong các trạm biến áp, cơ sở công nghiệp, dự án năng lượng tái tạo và hệ thống phân phối tiện ích.
Là nhà sản xuất máy cắt chân không 24kV chuyên nghiệp, chúng tôi cung cấp các giải pháp bền bỉ và hiệu suất cao cho các công ty điện lực, nhà thầu điện, dự án EPC và nhà điều hành mạng phân phối trên toàn thế giới.
Máy cắt chân không gắn trên cột 24kV (VCB) là thiết bị chuyển mạch trung áp ngoài trời được lắp đặt trên các cột điện để bảo vệ hệ thống phân phối điện khỏi quá tải, ngắn mạch và sự cố điện. Máy cắt sử dụng bộ ngắt chân không để dập tắt hồ quang nhanh chóng và an toàn, mang lại hiệu suất cách nhiệt tuyệt vời và tuổi thọ lâu dài.
So với máy cắt dầu truyền thống và máy cắt SF6, máy cắt chân không mang lại những lợi thế đáng kể bao gồm yêu cầu bảo trì thấp hơn, thân thiện với môi trường, độ tin cậy vận hành cao hơn và tuổi thọ cơ học dài hơn.
Cấu trúc gắn trên cột nhỏ gọn được thiết kế để lắp đặt ngoài trời và hoạt động lâu dài trong các điều kiện môi trường đòi hỏi khắt khe. Cấu trúc chắc chắn của nó đảm bảo khả năng chống ẩm, bụi, bức xạ cực tím và ăn mòn tuyệt vời.
Thiết kế cấu trúc được tối ưu hóa giúp giảm thiểu yêu cầu về không gian lắp đặt trong khi vẫn duy trì hiệu suất cách nhiệt cao và an toàn vận hành. Kích thước nhỏ gọn cũng làm giảm chi phí vận chuyển và lắp đặt.

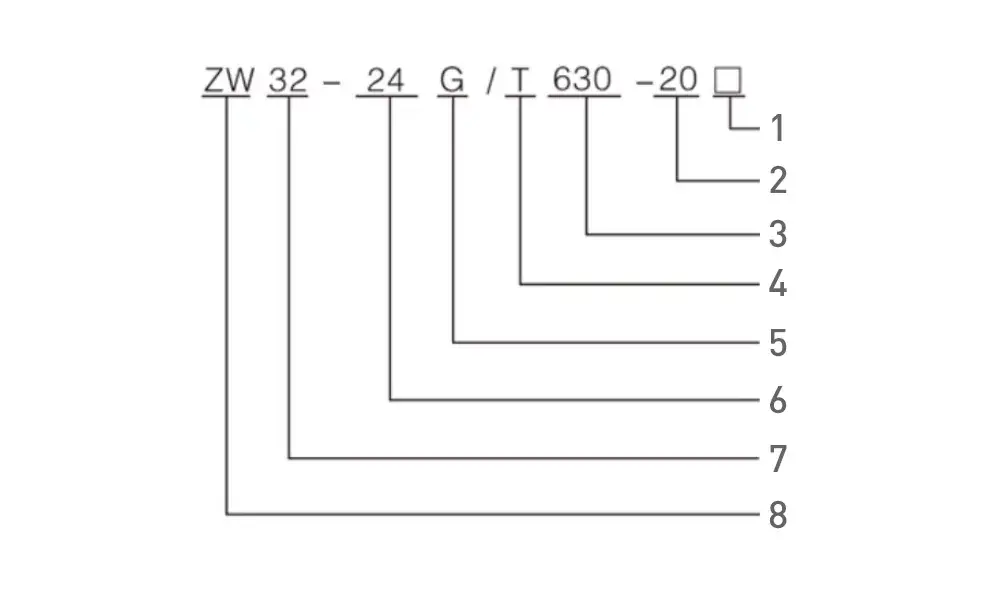

1. Vận hành bằng điện
2. Dòng điện cắt ngắn mạch định mức (KA)
3. Dòng điện định mức (A)
4. Cơ chế vận hành lò xo
5. Với công tắc cách ly
6. Điện áp định mức (KV)
7. Số seri thiết kế
8. Máy cắt chân không ngoài trời
|
Điện áp định mức |
24-27KV |
|
Tần số định mức |
50HZ |
|
Đánh giá hiện tại |
630/1250A |
|
Nhiệt độ hoạt động |
-30oC -40oC |
|
Phá vỡ hiện tại |
20/25KA |
|
Hướng dẫn vận hành |
Hướng dẫn sử dụng/Điện |
|
Chịu được dòng điện |
50/63KA |
|
Độ cao |
Không quá 1500 mét |
|

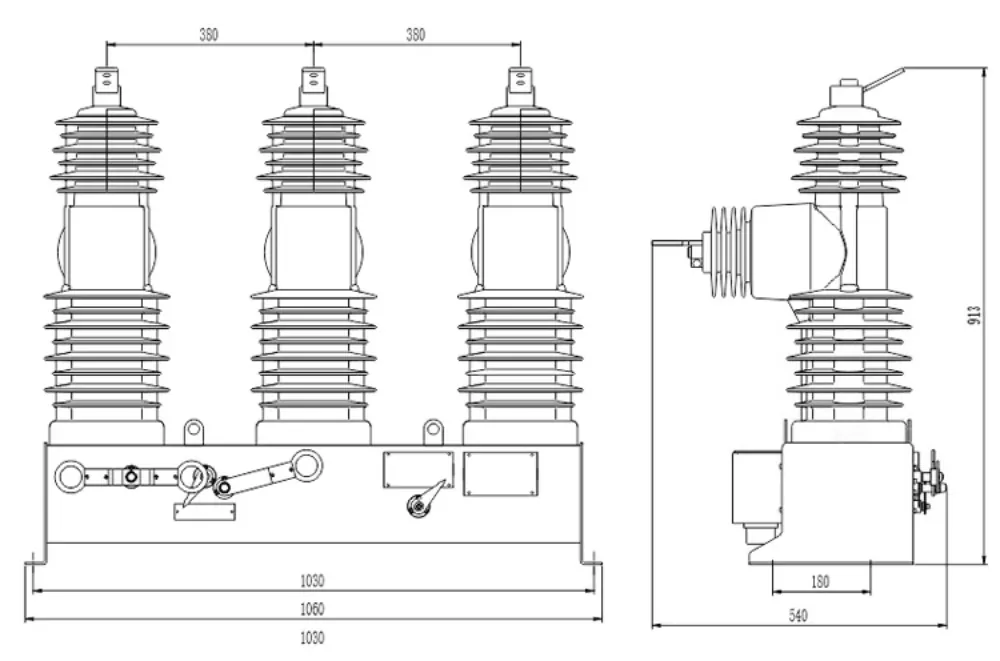

Khoảng cách giãn cách |
380mm |
|
Điện áp hoạt động |
AC/DC22V DC24 |
Công nghệ dập tắt hồ quang chân không tiên tiến
Bộ ngắt chân không nhanh chóng dập tắt hồ quang điện trong quá trình vận hành chuyển mạch, cải thiện đáng kể độ an toàn và giảm hao mòn tiếp điểm. Công nghệ này mang lại độ bền điện môi tuyệt vời và hiệu suất gián đoạn đáng tin cậy trong suốt vòng đời sản phẩm.
Khả năng cắt ngắn mạch cao
Với dòng điện ngắn mạch định mức lên tới 25kA, cầu dao có thể cách ly các sự cố một cách hiệu quả và bảo vệ các thiết bị điện có giá trị khỏi hư hỏng do điều kiện dòng điện bất thường gây ra.
Khả năng thích ứng môi trường ngoài trời tuyệt vời
Vỏ được sản xuất từ thép không gỉ chất lượng cao hoặc thép phủ Dacromet và hoàn thiện bằng lớp phủ chống tia cực tím. Điều này mang lại sự bảo vệ vượt trội chống lại sự ăn mòn, phun muối, độ ẩm, bụi và các điều kiện thời tiết khắc nghiệt.
Cơ chế vận hành lò xo đáng tin cậy
Cơ cấu vận hành bằng lò xo mang lại hiệu suất đóng mở nhanh chóng với độ ồn khi vận hành thấp và độ bật lại tối thiểu. Nó đảm bảo hoạt động cơ học ổn định và tuổi thọ kéo dài.
Tiêu thụ điện năng thấp
Cơ chế vận hành yêu cầu nguồn điện bên ngoài ít hơn 70W nên phù hợp cho việc lắp đặt từ xa và dễ dàng tích hợp với các hệ thống điện dự phòng.
Máy cắt chân không ngoài trời 24kV được sử dụng rộng rãi trong:
1. Vỏ bọc cường độ cao
Vỏ bọc sử dụng thép không gỉ hoặc thép tấm được xử lý đặc biệt. Xử lý chống ăn mòn tiên tiến cải thiện đáng kể khả năng chống lão hóa môi trường và tiếp xúc với hóa chất.
2. Cực cách nhiệt bằng cao su silicone
Cột cách điện APG được bọc bằng cao su silicon hiệu suất cao, mang lại đặc tính cách nhiệt vượt trội, khả năng chống ngưng tụ và độ tin cậy lâu dài.
3. Bộ phận ngắt chân không
Bộ ngắt chân không đóng vai trò là bộ phận chuyển mạch lõi và đảm bảo ngắt dòng điện đáng tin cậy với yêu cầu bảo trì tối thiểu.
4. Khả năng tương thích điều khiển thông minh
Bộ điều khiển thông minh tùy chọn có thể được tích hợp để giám sát từ xa, phát hiện lỗi, chuyển mạch từ xa và liên lạc hệ thống SCADA.
Để có hiệu suất tối ưu, nên lắp đặt cầu dao gắn trên cột 24kV trong các điều kiện sau:
Chức năng chính của Máy cắt cao thế gắn cực 24kV là gì?
Nó được sử dụng để chuyển dòng tải, ngắt dòng quá tải và cách ly các sự cố ngắn mạch trong hệ thống phân phối điện trung thế.
Bộ ngắt mạch có thể được điều khiển từ xa?
Đúng. Các bộ điều khiển thông minh tùy chọn có thể hỗ trợ vận hành, giám sát, chẩn đoán lỗi và liên lạc SCADA từ xa.
Cầu dao này có phù hợp với dự án điện mặt trời, điện gió không?
Đúng. Nó được sử dụng rộng rãi trong các nhà máy điện năng lượng tái tạo, bao gồm các trang trại quang điện mặt trời, trang trại gió và các dự án lưu trữ năng lượng.
Ưu điểm của máy cắt chân không so với máy cắt SF6 là gì?
Máy cắt chân không thân thiện với môi trường, ít cần bảo trì hơn, có tuổi thọ dài hơn và loại bỏ nhu cầu xử lý khí SF6.
Bạn có hỗ trợ OEM và thông số kỹ thuật tùy chỉnh không?
Đúng. Chúng tôi có thể cung cấp cấu hình tùy chỉnh, cơ chế vận hành, bộ điều khiển thông minh và dịch vụ xây dựng thương hiệu theo yêu cầu của dự án.
