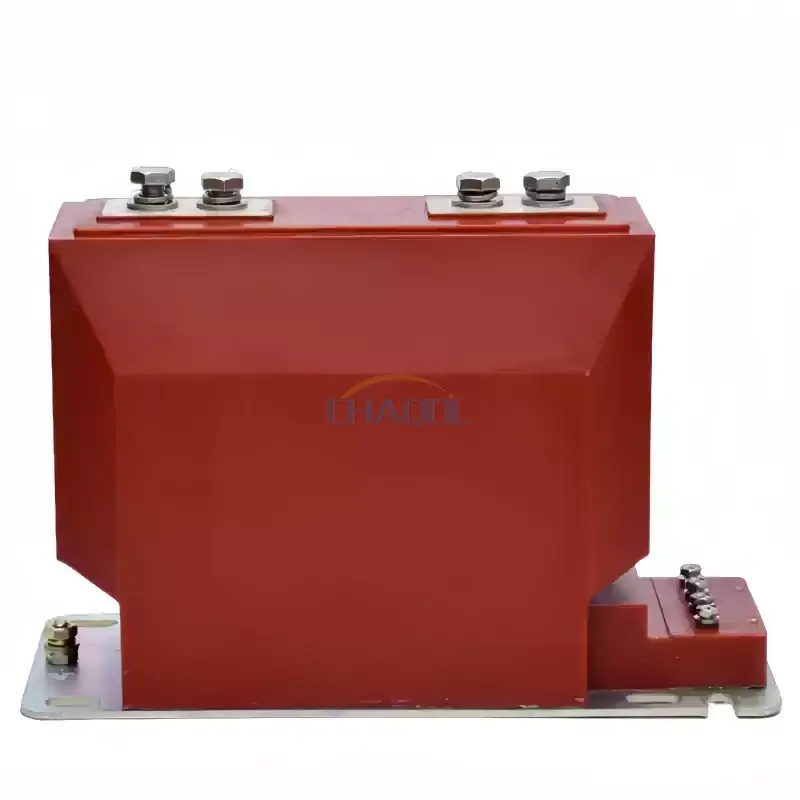

Điện An Cườngphát triểnMáy biến dòng trong nhà 10KVđể đo điện áp trung thế và bảo vệ rơle, với mẫu LZZBJ9-10 có lớp cách điện bằng nhựa epoxy được bao bọc hoàn toàn, các tùy chọn dòng điện thứ cấp 5A/1A và nhiều cấu hình dòng điện sơ cấp cho các ứng dụng phân phối điện trong nhà.
Máy biến dòng là thành phần quan trọng trong hệ thống điện trung áp vì nó chuyển đổi dòng điện sơ cấp cao thành tín hiệu thứ cấp được tiêu chuẩn hóa có thể được xử lý an toàn bằng đồng hồ đo, thiết bị giám sát và rơle bảo vệ. Máy biến dòng trong nhà LZZBJ9-10 10KV được thiết kế cho các mạch điện xoay chiều 10KV trở xuống trong nhà ở tần số 50Hz hoặc 60Hz. Cấu trúc nhựa epoxy được bao bọc hoàn toàn của nó kết hợp khả năng cách nhiệt, bảo vệ cơ học và lắp đặt nhỏ gọn vào một cấu trúc. Với các tùy chọn dòng điện sơ cấp từ 5A đến 2500A, dòng thứ cấp 1A hoặc 5A và mức cách điện 12/42/75KV, nó có thể được cấu hình cho các yêu cầu đo lường và bảo vệ khác nhau.
Mục lục
- Máy biến dòng trong nhà 10KV là gì?
- Nó hoạt động như thế nào trong hệ thống điện áp trung thế?
- Người mua nên kiểm tra những thông số kỹ thuật nào?
- Những tính năng thiết kế nào hỗ trợ hoạt động đáng tin cậy?
- Nó thường được sử dụng ở đâu?
- Bạn nên chọn CT phù hợp như thế nào?
- Câu hỏi thường gặp
- Nói chuyện với Anqiang Power để có giải pháp tùy chỉnh
Máy biến dòng trong nhà 10KV là gì?
Máy biến dòng trong nhà 10KV là máy biến dòng đo lường được thiết kế để đo và giám sát dòng điện trong hệ thống điện trung áp trong nhà. Thay vì kết nối trực tiếp các dụng cụ đo và rơle bảo vệ với dòng điện sơ cấp cao, máy biến áp sẽ giảm dòng điện xuống giá trị thứ cấp được tiêu chuẩn hóa để thiết bị hạ lưu có thể xử lý được.
Model LZZBJ9-10 được thiết kế cho các mạch điện 10KV trở xuống với tần số định mức là 50Hz hoặc 60Hz. Theo thông số kỹ thuật của nhà sản xuất, nó sử dụng cấu trúc nhựa epoxy được bao bọc hoàn toàn và phù hợp để đo dòng điện, đo năng lượng và bảo vệ rơle.
Sự sắp xếp này tạo ra sự cách ly điện giữa mạch sơ cấp và thiết bị đo lường hoặc bảo vệ trong khi vẫn cung cấp tín hiệu dòng điện có thể sử dụng được. Kết quả là CT trở thành một giao diện quan trọng giữa thiết bị điện công suất cao và hệ thống giám sát mức độ thấp.
Nó hoạt động như thế nào trong hệ thống điện áp trung thế?
Nguyên lý hoạt động dựa trên cảm ứng điện từ. Khi dòng điện chạy qua dây dẫn sơ cấp, nó sẽ tạo ra từ trường trong lõi CT. Sau đó, cuộn thứ cấp tạo ra dòng điện tỷ lệ có thể được kết nối với đồng hồ đo, rơle bảo vệ hoặc thiết bị giám sát.
Ví dụ, một hệ thống phân phối điện có thể mang hàng trăm hoặc hàng nghìn ampe ở phía sơ cấp, trong khi thiết bị giám sát được kết nối được thiết kế cho dòng điện tiêu chuẩn nhỏ hơn nhiều. CT được chọn đúng sẽ cung cấp tỷ số biến đổi cần thiết để mạch thứ cấp có thể biểu thị điều kiện vận hành chính.
Chức năng đo lường và bảo vệ
- Đo lường hiện tại:Cung cấp tín hiệu tỷ lệ cho đồng hồ điện và thiết bị giám sát.
- Quản lý năng lượng:Hỗ trợ các hệ thống đo lường được sử dụng để theo dõi mức tiêu thụ điện và điều kiện vận hành.
- Bảo vệ rơle:Cung cấp tín hiệu dòng điện cho rơle bảo vệ khi xảy ra tình trạng bất thường hoặc lỗi.
- Tự động hóa phân phối:Cung cấp thông tin hiện tại cho hệ thống giám sát và điều khiển tự động.
Do đó, CT cần phải được lựa chọn theo cả yêu cầu đo lường thông thường và đặc tính bảo vệ của hệ thống điện.
Người mua nên kiểm tra những thông số kỹ thuật nào?
Việc chọn máy biến dòng nên bắt đầu với các thông số điện của ứng dụng thay vì chỉ kích thước vật lý. Dòng điện sơ cấp, dòng thứ cấp, cấp chính xác, công suất định mức, mức cách điện và các đặc tính chịu ngắn mạch đều ảnh hưởng đến việc CT có phù hợp với một thiết bị đóng cắt hoặc lắp đặt phân phối cụ thể hay không.
| tham số | Đặc điểm kỹ thuật LZZBJ9-10 | Tại sao nó quan trọng |
|---|---|---|
| Người mẫu | LZZBJ9-10 | Xác định thiết kế CT và cấu hình sản phẩm |
| Điện áp ứng dụng | 10KV trở xuống | Xác định phạm vi hệ thống trung áp áp dụng |
| Tần số định mức | 50Hz / 60Hz | Phù hợp với yêu cầu tần số khu vực và hệ thống |
| Dòng điện sơ cấp | Cấu hình 5A–2500A | Phải tương ứng với dòng điện sơ cấp dự kiến |
| Dòng điện thứ cấp | 1A hoặc 5A | Phải phù hợp với đồng hồ đo và thiết bị bảo vệ được kết nối |
| Lớp chính xác | Cấu hình 0,2, 0,5, 10P10 | Xác định các yêu cầu về hiệu suất đo lường và bảo vệ |
| Đầu ra định mức | Cấu hình 10VA / 15VA | Phải phù hợp với gánh nặng mạch thứ cấp được kết nối |
| Mức cách điện định mức | 12/42/75KV | Hỗ trợ phối hợp cách điện trong hệ thống điện |
Các giá trị này phải luôn được kiểm tra dựa trên thiết kế điện thực tế, thiết bị được kết nối và các yêu cầu hiện hành của dự án trước khi đặt hàng.
Những tính năng thiết kế nào hỗ trợ hoạt động đáng tin cậy?
Vật liệu cách nhiệt bằng nhựa epoxy được bao bọc hoàn toàn
LZZBJ9-10 sử dụng cấu trúc đúc nhựa epoxy bao bọc hoàn toàn các bộ phận bên trong. Cấu trúc này cung cấp cách điện đồng thời bảo vệ bộ phận bên trong khỏi những ảnh hưởng của môi trường thường gặp trong môi trường thiết bị đóng cắt trong nhà.
Xây dựng tích hợp nhỏ gọn
Lõi sắt, cuộn thứ cấp và hệ thống cách điện được tích hợp vào một thân máy nhỏ gọn. Điều này rất hữu ích khi bảng điều khiển thiết bị đóng cắt và tủ phân phối có không gian lắp đặt hạn chế. Thiết kế nhỏ gọn cũng có thể đơn giản hóa việc tích hợp thiết bị và sắp xếp hệ thống dây điện thứ cấp.
Thiết bị đầu cuối thứ cấp được bảo vệ
Hộp thiết bị đầu cuối được gia cố giúp bảo vệ bổ sung cho hệ thống dây điện thứ cấp. Cùng với đế nối đất và kết cấu lắp đặt, điều này giúp hỗ trợ lắp đặt có trật tự và tiếp cận an toàn hơn trong quá trình kiểm tra và bảo trì.
Nhiều cấu hình hiện tại
Các cấu hình dòng chính khác nhau cho phép cùng một dòng sản phẩm đáp ứng được nhiều ứng dụng phân phối. Các cấu hình có sẵn mở rộng từ xếp hạng dòng điện thấp đến các ứng dụng dòng điện cao lên đến 2500A, tùy thuộc vào cấu hình kiểu máy hiện hành.
Nó thường được sử dụng ở đâu?
Cấu trúc nhỏ gọn và thiết kế trung thế giúp loại CT này phù hợp với một số ứng dụng điện trong nhà.
- Thiết bị chuyển mạch trong nhà:Cung cấp tín hiệu dòng điện cho mạch đo lường và bảo vệ.
- Tủ phân phối điện:Hỗ trợ giám sát các nguồn cấp dữ liệu và tải điện.
- Trạm biến áp nhỏ gọn:Giao diện các mạch sơ cấp với thiết bị đo sáng và bảo vệ.
- Hệ thống điện công nghiệp:Giúp giám sát các điều kiện hoạt động điện trong cơ sở sản xuất.
- Hệ thống quản lý năng lượng:Cung cấp thông tin hiện tại để theo dõi và phân tích điện.
- Tự động hóa phân phối:Hỗ trợ cảm biến dòng điện để điều khiển và giám sát điện tự động.
Trong lắp đặt thực tế, máy biến áp có thể hoạt động cùng với rơle bảo vệ, đồng hồ đo năng lượng, thiết bị giám sát và các thiết bị điện thứ cấp khác. Điều này làm cho thông số kỹ thuật chính xác trở nên đặc biệt quan trọng khi tích hợp CT vào hệ thống thiết bị đóng cắt hiện có.
Bạn nên chọn CT phù hợp như thế nào?
Đối với các kỹ sư, nhà thầu điện, nhà sản xuất thiết bị đóng cắt và nhóm mua hàng, việc lựa chọn sản phẩm phải dựa trên ứng dụng điện hoàn chỉnh thay vì chỉ dựa trên điện áp danh định.
- Xác nhận điện áp hệ thống.Xác minh rằng CT phù hợp với mạng trung thế thực tế, chẳng hạn như ứng dụng 10KV.
- Xác định dòng điện sơ cấpChọn mức dòng điện sơ cấp tương ứng với các điều kiện hệ thống và vận hành dự kiến.
- Chọn dòng điện thứ cấp.Kiểm tra xem đồng hồ đo hạ lưu và rơle bảo vệ có yêu cầu dòng điện thứ cấp 1A hay 5A hay không.
- Xác định yêu cầu về độ chính xácCác mạch đo lường và bảo vệ có thể yêu cầu các cấp độ chính xác khác nhau.
- Kiểm tra gánh nặng thứ cấp.Đầu ra định mức phải tương thích với mạch thứ cấp được kết nối.
- Xác nhận các yêu cầu cách nhiệt.Xác nhận rằng mức cách điện phù hợp với hệ thống điện và thiết kế dự án.
- Kiểm tra điều kiện lắp đặt cơ khí.Các lỗ lắp đặt, vị trí đầu cuối, không gian tủ có sẵn và cách bố trí nối đất đều phải được xem xét lại.
Đối với các dự án tùy chỉnh, việc cung cấp cho nhà cung cấp điện áp hệ thống, dòng điện sơ cấp, dòng điện thứ cấp, cấp chính xác, tải định mức, môi trường lắp đặt và ứng dụng dự định có thể cải thiện đáng kể việc lựa chọn mô hình và trao đổi kỹ thuật.
Câu hỏi thường gặp
Chức năng chính của Máy biến dòng điện trong nhà 10KV là gì?
Chức năng chính của nó là biến đổi dòng điện sơ cấp cao thành dòng điện thứ cấp thấp hơn được tiêu chuẩn hóa để đo lường, giám sát năng lượng và bảo vệ rơle trong hệ thống điện trung áp.
Những lựa chọn hiện tại thứ cấp có sẵn?
Thông số kỹ thuật LZZBJ9-10 hỗ trợ các tùy chọn dòng điện thứ cấp định mức là 1A và 5A. Tùy chọn thích hợp phải tương ứng với thiết bị đo hoặc bảo vệ được kết nối.
Phạm vi hiện tại chính nào có thể được cấu hình?
Các cấu hình được liệt kê bao gồm xếp hạng dòng điện chính từ 5A đến 2500A. Cấu hình chính xác phải được lựa chọn theo yêu cầu về điện của dự án.
CT này có thể được sử dụng cho cả đo lường và bảo vệ không?
Đúng. Sản phẩm hỗ trợ các kết hợp cấp độ chính xác khác nhau cho các ứng dụng đo lường và bảo vệ. Cấu hình cần thiết phải được xác định từ sơ đồ bảo vệ và các yêu cầu đo lường.
Tại sao nhựa epoxy được sử dụng trong cấu trúc CT?
Nhựa epoxy cung cấp cách điện và đóng gói cơ học. Với cấu trúc khép kín hoàn toàn, nó còn giúp bảo vệ các bộ phận bên trong và hỗ trợ hoạt động ổn định trong môi trường thiết bị đóng cắt trong nhà.
Loại máy biến dòng này có thể được lắp đặt ở đâu?
Các ứng dụng điển hình bao gồm thiết bị đóng cắt trong nhà, tủ phân phối điện, trạm biến áp nhỏ gọn, hệ thống điện công nghiệp, hệ thống quản lý năng lượng và thiết bị tự động hóa phân phối.
Nói chuyện với Anqiang Power để có giải pháp tùy chỉnh
Khi lựa chọn máy biến dòng điện trung áp, cần phải có sự kết hợp chính xác giữa dòng điện sơ cấp, dòng điện thứ cấp, cấp chính xác, công suất định mức, mức cách điện và kết cấu lắp đặt. LZZBJ9-10 cung cấp nhiều tùy chọn cấu hình cho hệ thống điện 10KV trong nhà trở xuống, giúp nó phù hợp cho các ứng dụng đo lường và bảo vệ trên các môi trường phân phối khác nhau. Nếu bạn đang lên kế hoạch cho một dự án thiết bị đóng cắt mới, nâng cấp tủ phân phối hiện có hoặc cần cấu hình CT xung quanh các thông số điện cụ thể, hãy tìm hiểu thêm về Máy biến dòng điện trong nhà 10KV vàliên hệ với chúng tôivới yêu cầu kỹ thuật của bạn để có giải pháp phù hợp từ Anqiang Power.
