Công tắc ngắt ngoài trời 40,5KV

Model:GW5-40.5

Công tắc ngắt kết nối ngoài trời 40,5KV được Anqiang Power phát triển độc lập là loại công tắc hai cột, ngắt ngang, mở tâm và có thể trang bị công tắc nối đất ở một hoặc cả hai bên. Nó là thiết bị điện áp cao ngoài trời thích hợp cho các ứng dụng AC 50Hz, với các mức điện áp định mức là 40,5KV, 72,5KV và 126KV. Chúng tôi có thể tùy chỉnh nó theo bản vẽ hoặc yêu cầu của khách hàng.

Gửi yêu cầu

Mô tả Sản phẩm

Công tắc ngắt ngoài trời 40,5KV này là loại mở ngang hình chữ V hai cột. Mỗi cực đơn bao gồm một đế, chất cách điện hỗ trợ, khối đầu cuối và các tiếp điểm. Công tắc ngắt kết nối này có ba loại: nối đất không nối đất, nối đất đơn và nối đất đôi. Nó có khóa liên động cơ học giữa trục chính và lưỡi nối đất và bao gồm một công tắc phụ. Công tắc có thể được vận hành bằng tay hoặc bằng điện.

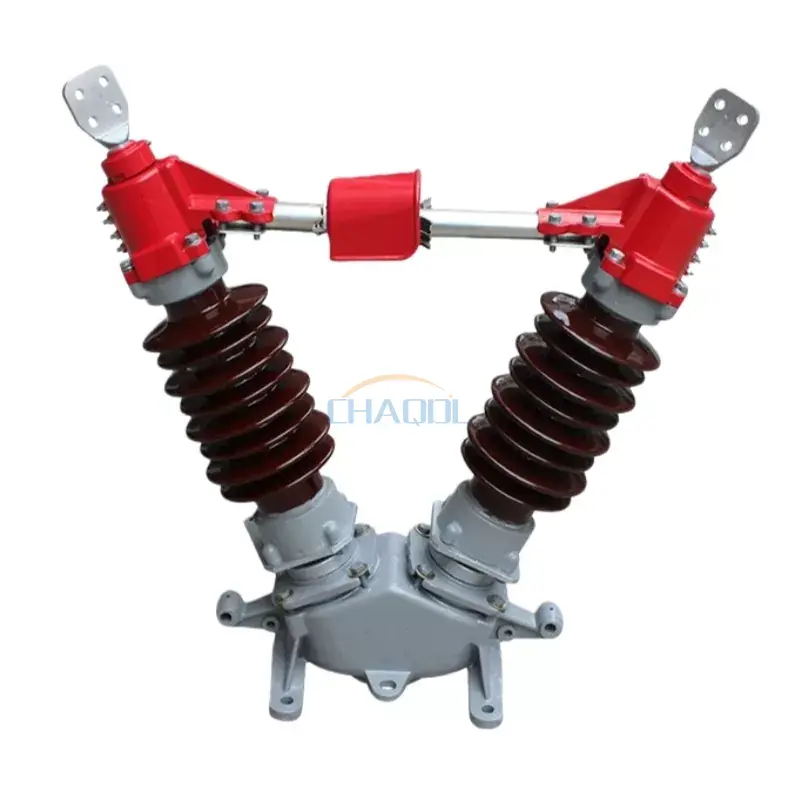

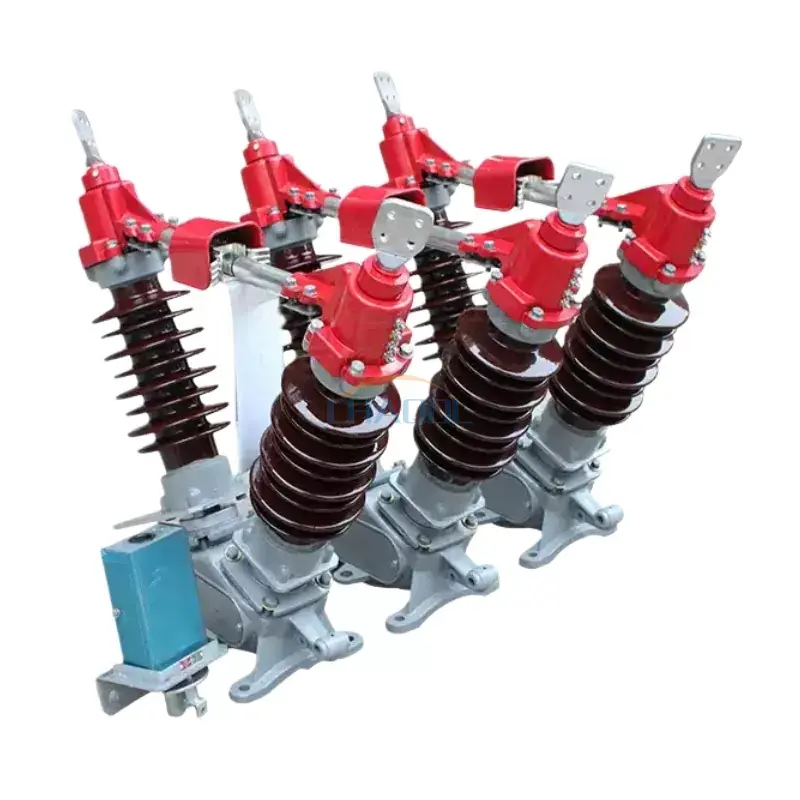

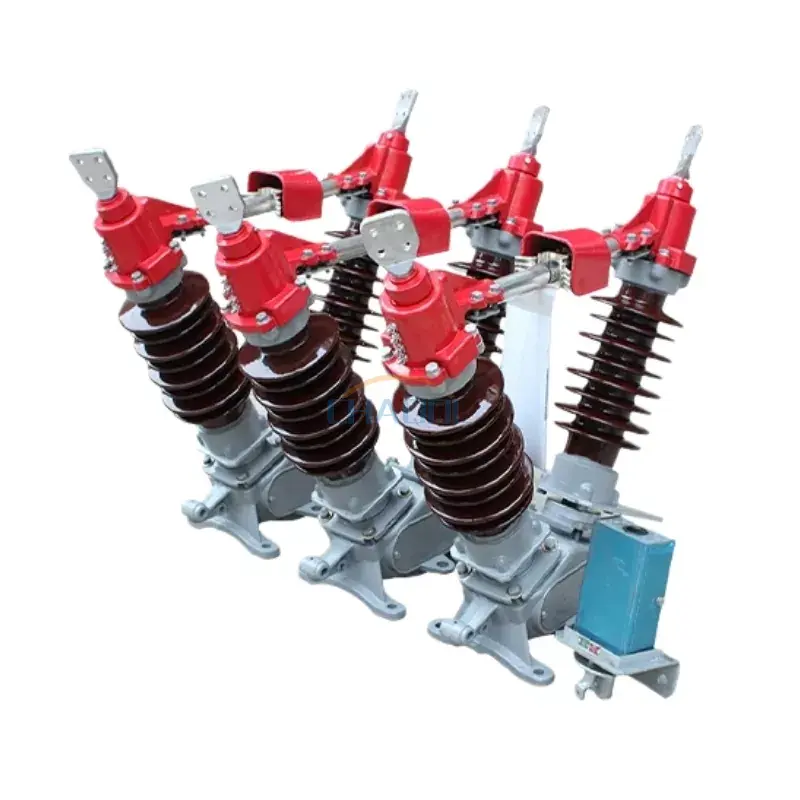

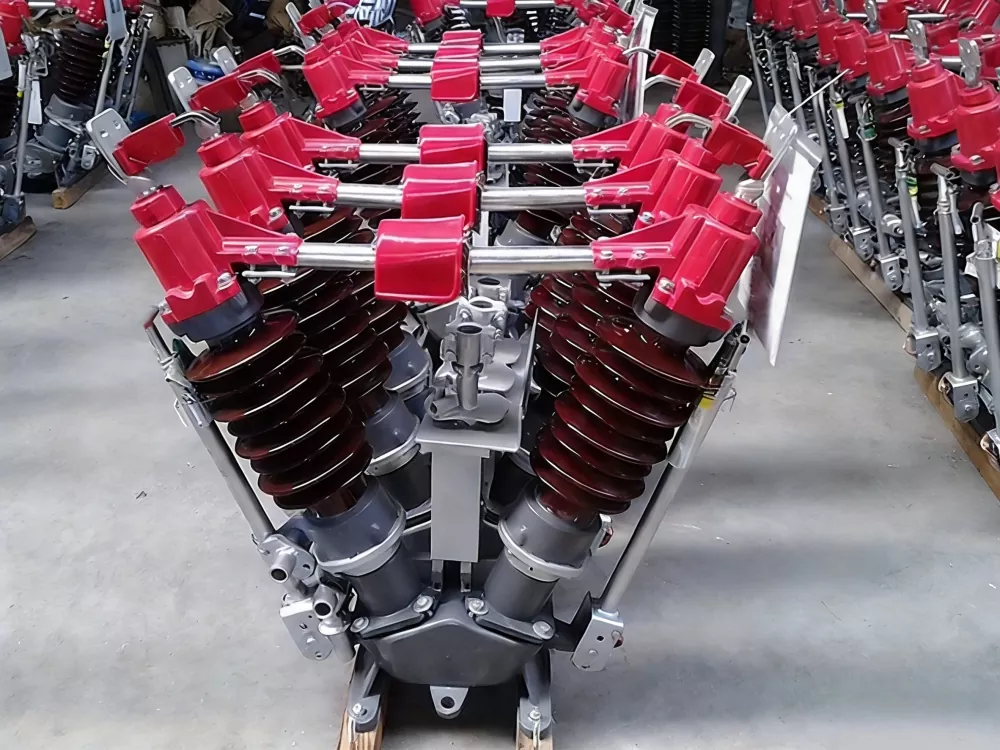

Hình ảnh sản phẩm thực tế

40.5KV Outdoor Disconnecting Switch

Thông số kỹ thuật

Tên dự án			Giá trị tham số
Điện áp định mức			40,5KV	72,5KV			126KV
Mức cách điện định mức	Điện áp chịu được tần số nguồn 1 phút		95/115 KV	140/160 KV			230/245KV
	Điện áp chịu xung sét		185/215 KV	325/375 KV			550/630 KV
Tần số định mức			50Hz
Đánh giá hiện tại			630/1250A	1600A			2000A
Thời gian ngắn mạch định mức			4/2 giây
Tải trọng cơ học định mức của thiết bị đầu cuối	Tải trọng dọc		750N	1000N
	Tải trọng ngang		500N	750N
	Lực dọc		750N	1000N
Khoảng cách đường rò			1013/1256mm	1813/2248mm
Tuổi thọ cơ khí			2000 lần
Cơ chế vận hành bằng tay			CS17,CS17G
Cơ chế vận hành bằng động cơ		Người mẫu	CJ5/CJ6
		Điện áp động cơ	AC220/380,DC220
		Điện áp mạch điều khiển	AC220,DC220
		Thời gian mở (của cầu dao)	6±1 giây
trọng lượng sản phẩm		Không nối đất	360kg		500kg	800kg
		Nối đất đơn	390kg		560kg	900kg
		nối đất đôi	430kg		620kg	1000kg

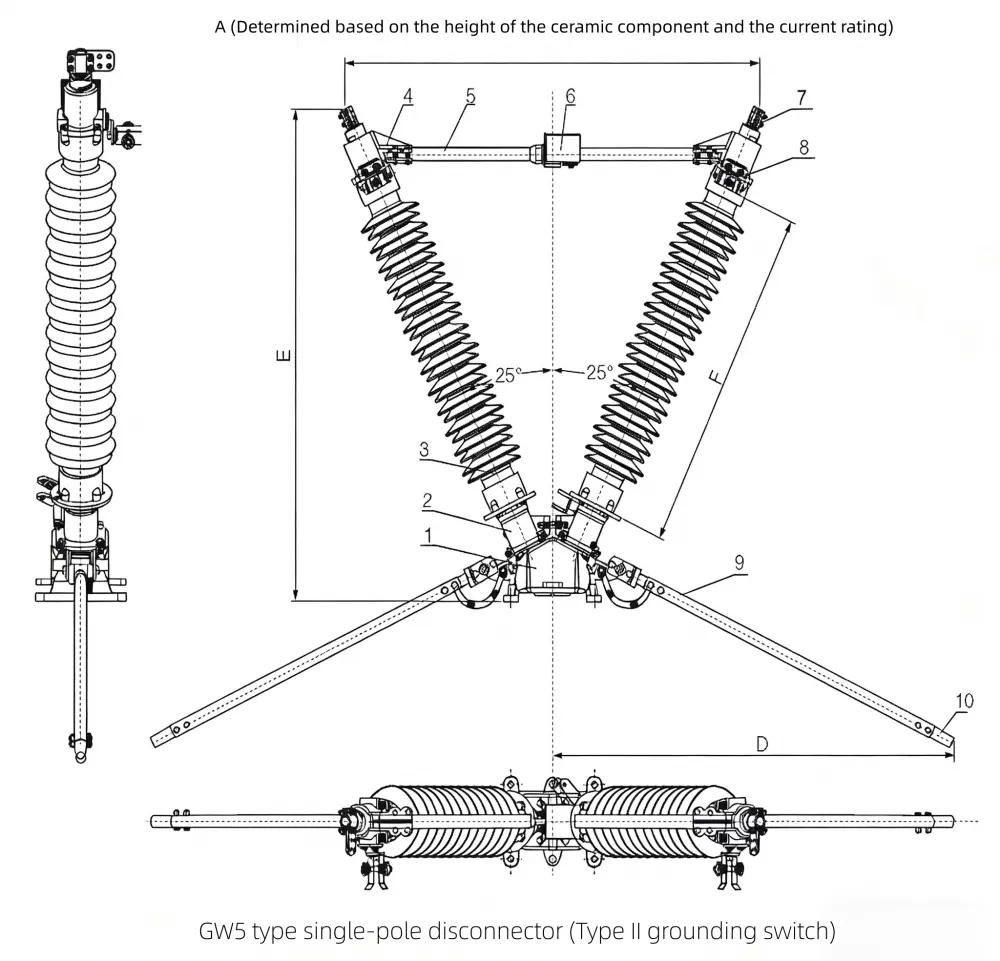

Sơ đồ kích thước sản phẩm

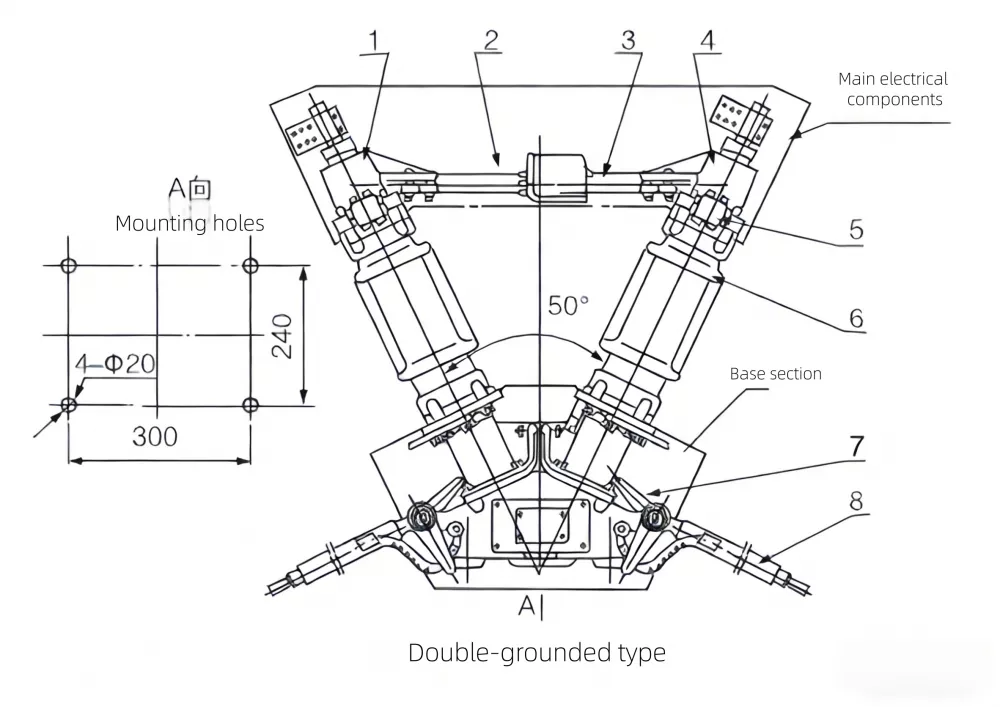

Sơ đồ kích thước công tắc ngắt kết nối ngoài trời GW5-40.5KV

40.5KV Outdoor Disconnecting Switch

1. Khối đầu cuối

2. Liên hệ chính

3. Ngón tay tiếp xúc chính

4. Khối thiết bị đầu cuối

5. Ngón tay tiếp đất

6. Bài cách điện

7. Tấm giới hạn

8. Công tắc nối đất

Sơ đồ kích thước công tắc ngắt kết nối ngoài trời GW5-126

40.5KV Outdoor Disconnecting Switch

1. Căn cứ

2. Hỗ trợ

3. Trụ cách nhiệt

4. Khối thiết bị đầu cuối

5. Thanh dẫn điện trục tròn

6. Thanh dẫn điện trục vuông

7. Kẹp đầu cuối

8. Tiếp điểm cố định của công tắc nối đất

9. Ống nhôm công tắc nối đất

10. Tiếp điểm công tắc nối đất
