Công tắc ngắt điện áp cao ngoài trời

cácCông tắc ngắt điện áp cao ngoài trờiđược thiết kế để cách ly mạch đáng tin cậy trong các hệ thống điện xoay chiều ngoài trời từ 40,5kV đến 220kV. Nó được áp dụng rộng rãi trong các trạm biến áp, đường dây truyền tải và trạm chuyển mạch lưới, nơi cần có sự cách ly rõ ràng và an toàn cơ học trong điều kiện điện áp cao.

Dòng GW4 này được thiết kế với cấu trúc ngoài trời chắc chắn, đảm bảo hoạt động ổn định trong điều kiện thời tiết khắc nghiệt như mưa lớn, băng đá, tải trọng gió và môi trường ô nhiễm. Nó hỗ trợ cả chế độ vận hành bằng tay và cơ giới, mang lại sự linh hoạt cho các cấp độ tự động hóa lưới điện khác nhau.

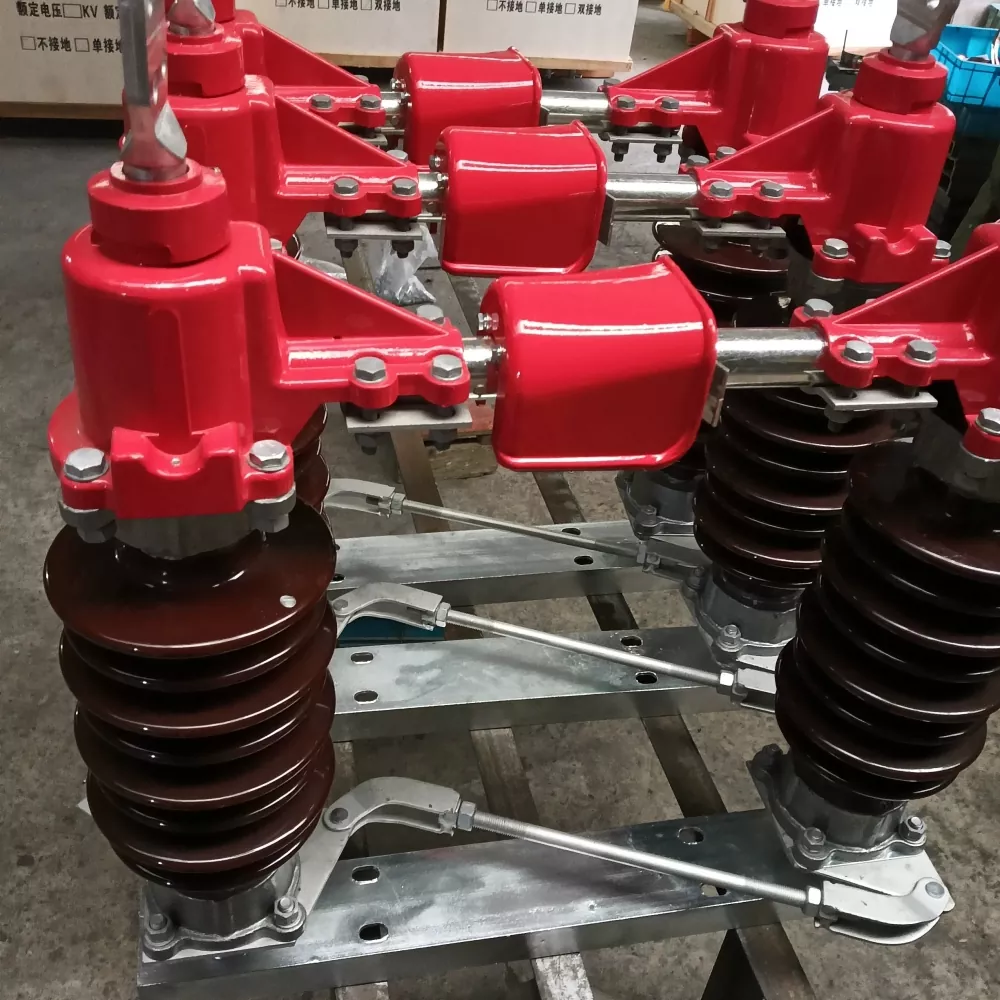

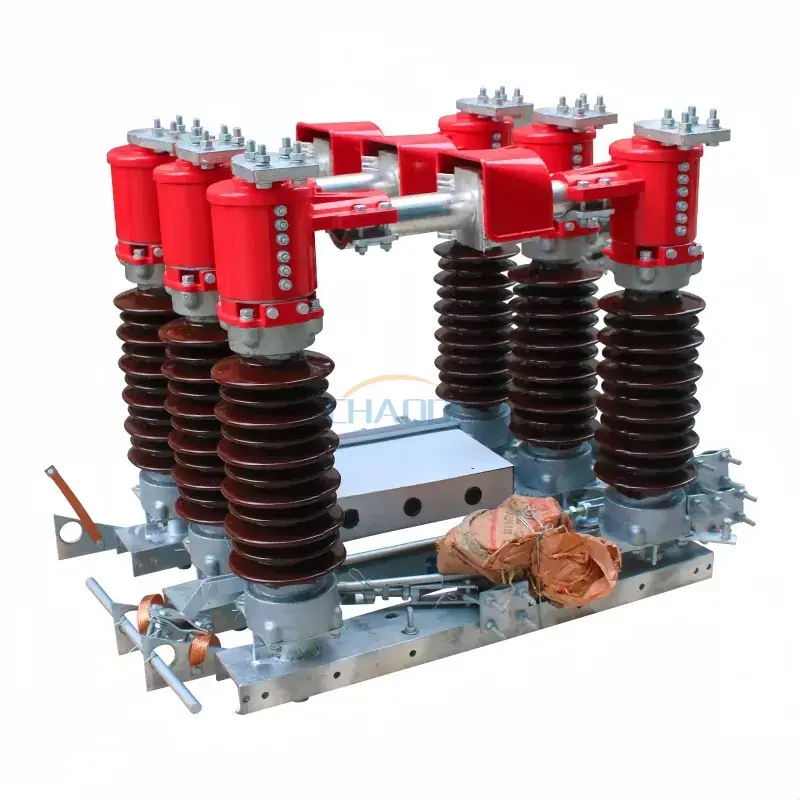

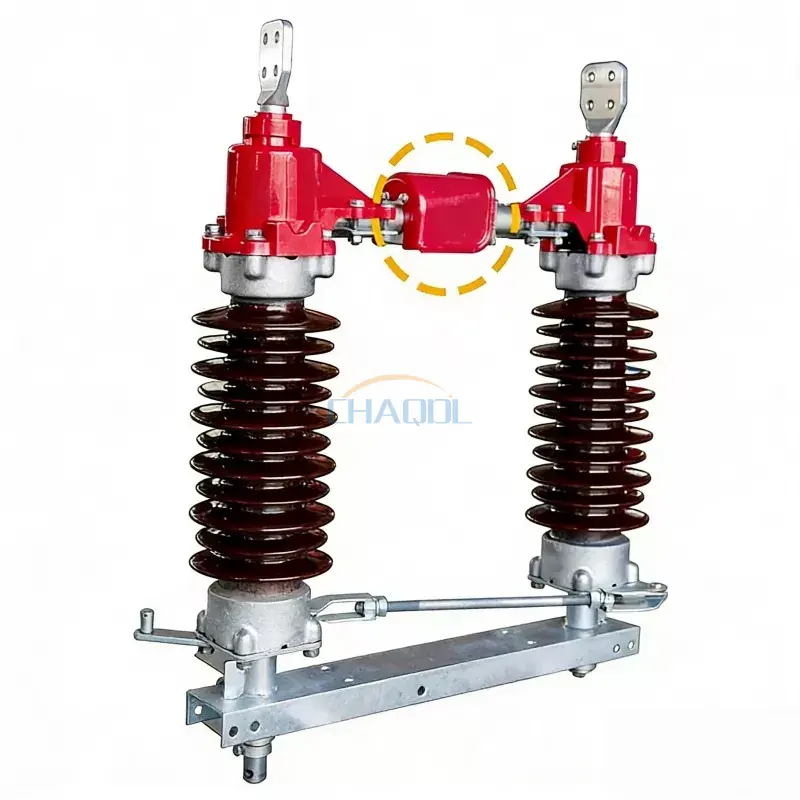

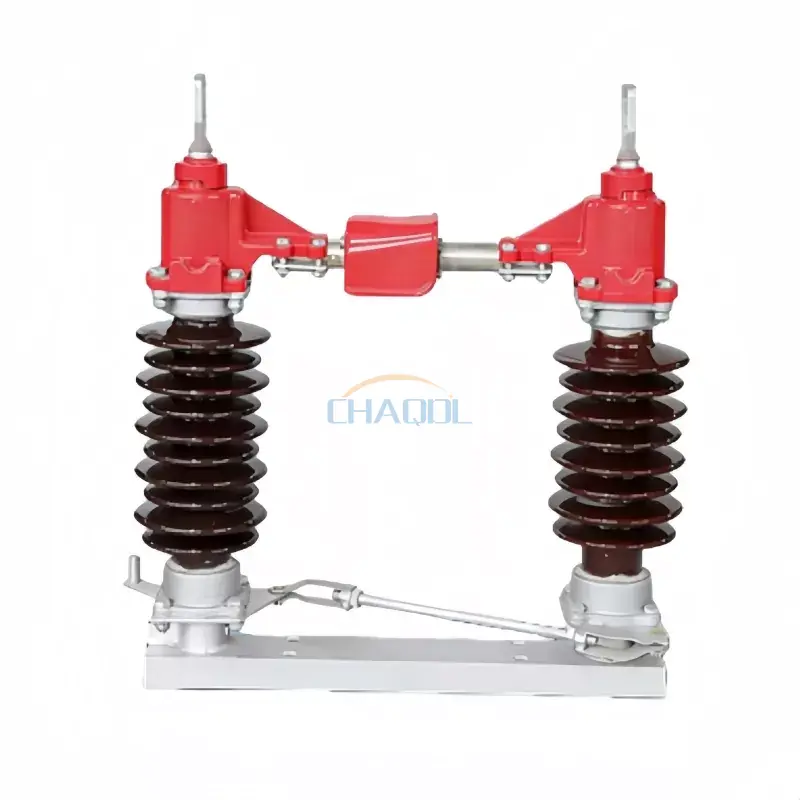

Hình ảnh sản phẩm

Thiết kế kết cấu và tính năng kỹ thuật

Công tắc sử dụng cấu trúc lưỡi quay nằm ngang với trụ cách điện bằng sứ, ống dẫn điện và khung đế bằng thép mạ kẽm cường độ cao. Hệ thống liên kết cơ học đảm bảo vận hành ba pha đồng bộ, giảm thiểu rủi ro lệch trục trong quá trình chuyển mạch.

So với các bộ cách ly truyền thống, điều nàyCông tắc ngắt điện áp cao ngoài trờicải thiện tính đồng nhất của áp suất tiếp xúc và giảm quá trình oxy hóa ở các mối nối dẫn điện, kéo dài đáng kể tuổi thọ sử dụng trong các ứng dụng ngoài trời lâu dài.

Thông số kỹ thuật

Sơ đồ kích thước sản phẩm

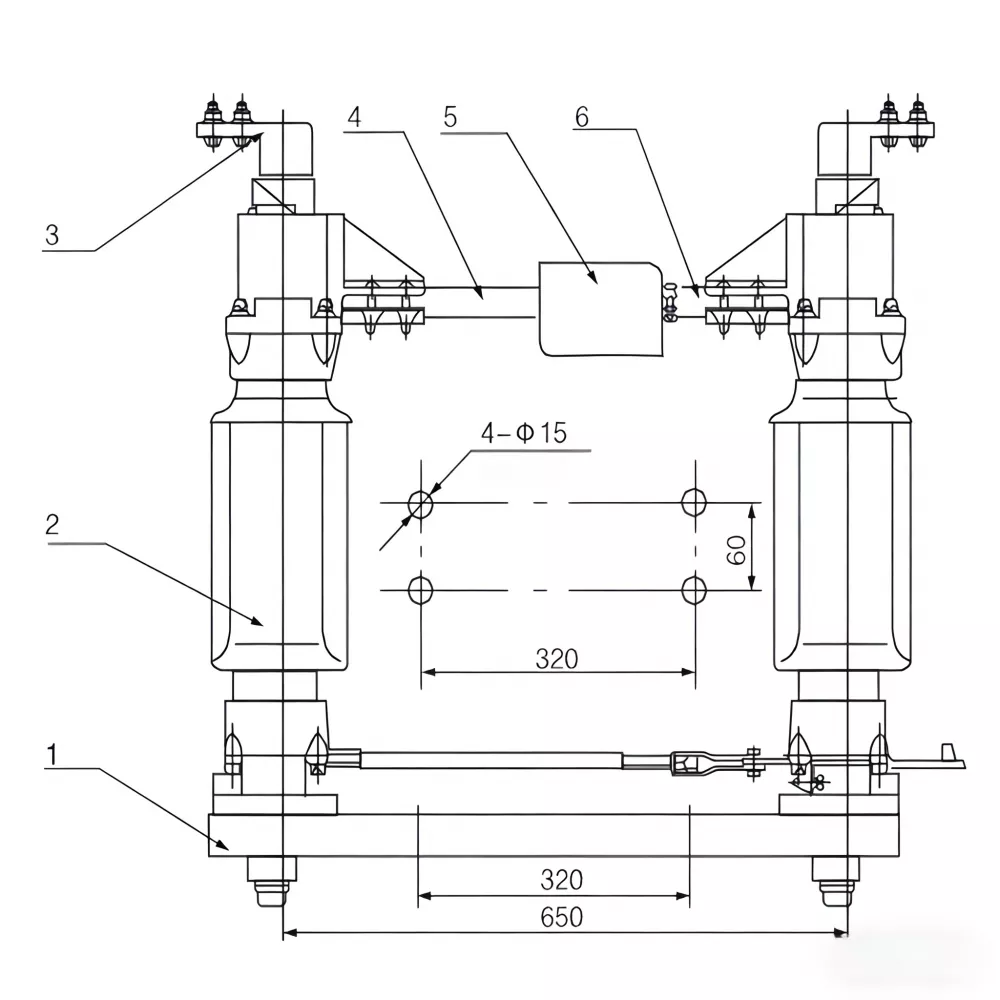

Tổng quan về cấu trúc dòng GW4

1. Căn cứ

2. Hỗ trợ cách điện

3. Thiết bị đầu cuối dây

4. Ống dẫn cố định

5. Nắp nước vuông

6. Ống dẫn điện di động

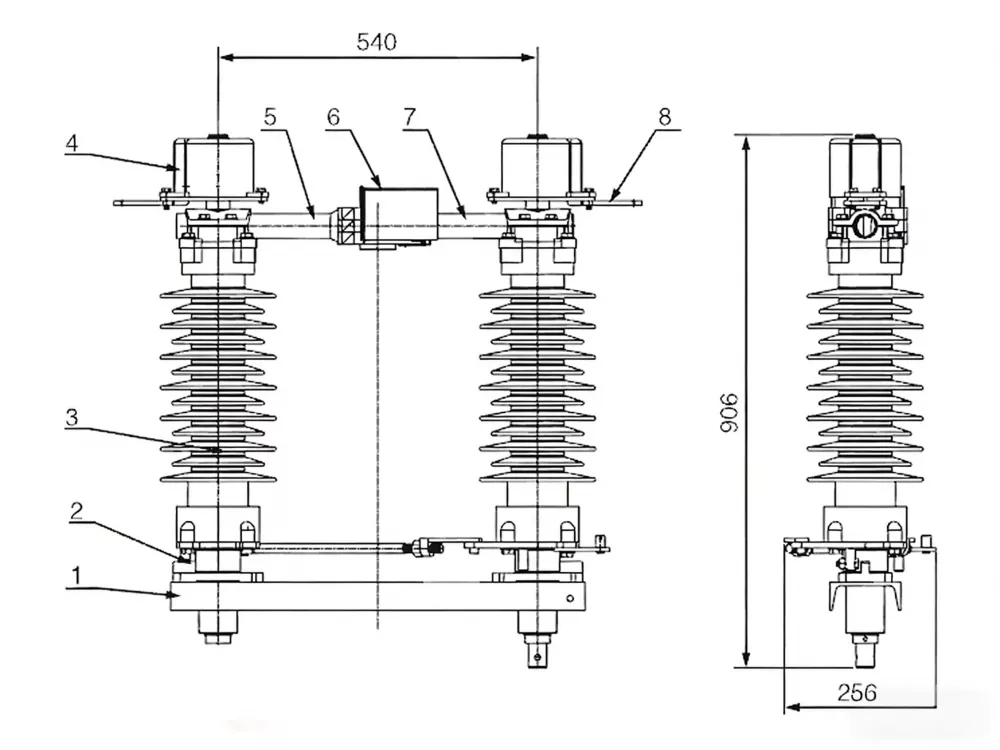

Cấu hình cực đơn

1. Khung thép kênh

2. Cơ sở hỗ trợ

3. Trụ cách nhiệt

4. Thiết bị đầu cuối ổ cắm bên phải

5. Thanh dẫn điện đầu trụ

6. Che mưa

7. Thanh dẫn điện tiếp xúc

8. Thiết bị đầu cuối ổ cắm bên trái

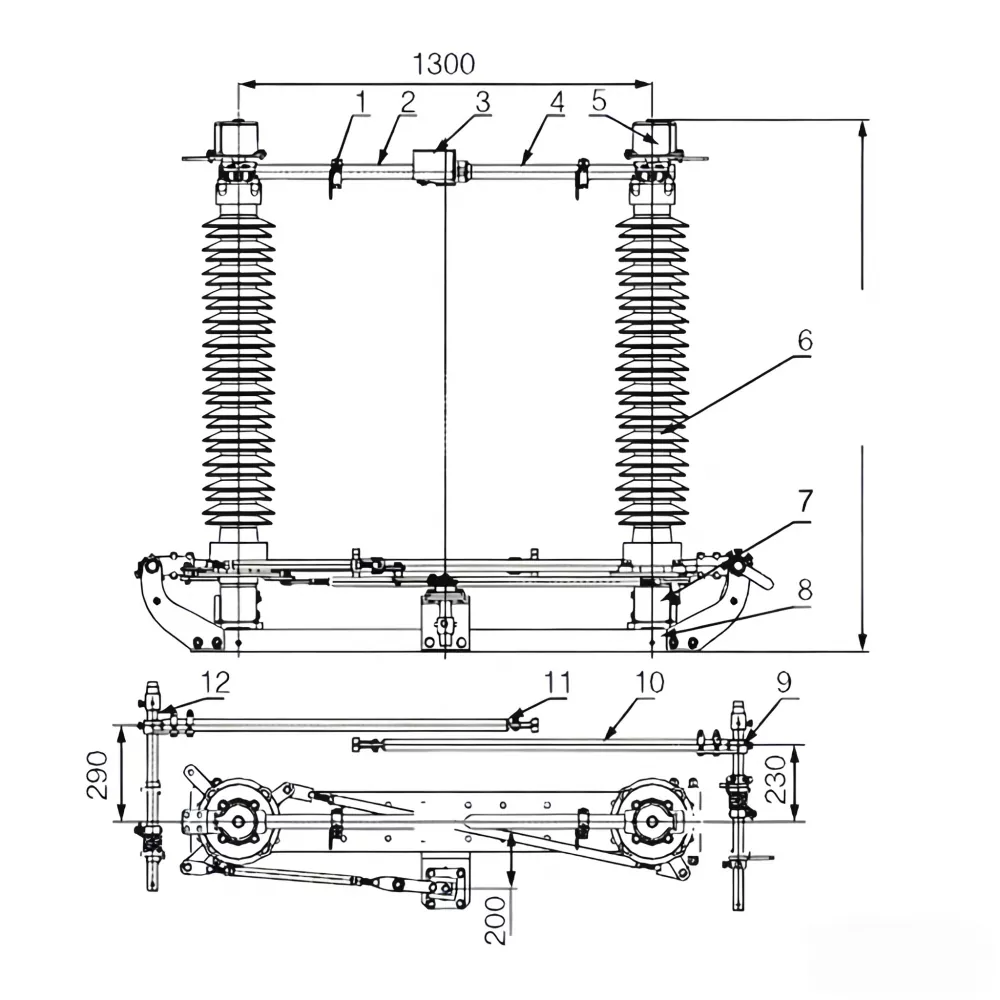

Cấu trúc điện áp cao 126kV

1. Công tắc nối đất tiếp điểm cố định

2. Thanh dẫn hướng liên hệ

3. Tấm che mưa inox

4. Thanh dẫn điện hình trụ

5. Khối đầu cuối kết nối linh hoạt

6. Hỗ trợ cách nhiệt

7. Vỏ ổ trục

8. Khung đế gắn

9. Cụm công tắc nối đất bên phải

10. Ống thép công tắc nối đất

11. Tiếp điểm di chuyển công tắc nối đất

12. Cụm công tắc nối đất bên trái

Ưu điểm kỹ thuật so với các sản phẩm thông thường

Kịch bản ứng dụng

Công tắc ngắt điện cao áp ngoài trời được sử dụng rộng rãi trong:

• Trạm biến áp truyền tải cao áp
• Mạng lưới phân phối điện và trạm chuyển mạch lưới
• Hệ thống cung cấp điện công nghiệp
• Trạm biến áp năng lượng tái tạo (trang trại gió và mặt trời)
• Hệ thống điện đường sắt và cơ sở hạ tầng

Ghi chú cài đặt và vận hành

Việc căn chỉnh chính xác trục quay và cấu trúc đỡ chất cách điện là rất quan trọng để đảm bảo hoạt động cơ học trơn tru. Khung đế phải được nối đất chắc chắn và cơ chế vận hành phải được kiểm tra trước khi cấp điện để đảm bảo hiệu suất chuyển mạch an toàn trong điều kiện không tải.

Câu hỏi thường gặp

Câu hỏi 1: Chức năng chính của Công tắc ngắt kết nối điện áp cao ngoài trời này là gì?
Nó cung cấp khả năng cách ly rõ ràng các mạch điện áp cao để đảm bảo vận hành hệ thống và bảo trì an toàn.

Câu 2: Công tắc này có thể hoạt động trong điều kiện thời tiết ngoài trời khắc nghiệt không?
Có, nó được thiết kế cho các môi trường ngoài trời khắc nghiệt bao gồm các điều kiện ô nhiễm, mưa, băng và gió.

Câu hỏi 3: Điều gì khiến dòng GW4 khác biệt so với các bộ cách ly tiêu chuẩn?
Nó cung cấp khả năng đồng bộ hóa cơ học được cải thiện, khả năng chống ăn mòn mạnh hơn và tuổi thọ hoạt động dài hơn so với các mẫu thông thường.

Q4: Có thể vận hành bằng động cơ không?
Có, cả cơ chế điều khiển bằng tay và điều khiển bằng động cơ đều có thể được cấu hình tùy theo yêu cầu của dự án.

Câu 5: Những ngành nào thường sử dụng thiết bị này?
Nó được sử dụng rộng rãi trong truyền tải điện, trạm biến áp, hệ thống năng lượng tái tạo và mạng điện công nghiệp nặng.
